小学临时箱式变安装工程CAD施工图纸2018

概况：

该项目为位于广东某实验小学项目-施工临时箱式变安装工程，（采用预装箱式变压器安装方式）配变容量为2*630kVA,箱式变设计，箱变分高、低压配电小室及变压器小室,高压开关柜为全封闭、全绝缘充气环网开关柜，低压区配电柜三台，低压出线回路数按甲方要求配制并预留备用位。变压器外壳及中性点，低压配电柜中性线及外壳，箱式变外壳及变电所内正常不带电的金属构件均须与接地装置可靠相连接，接地装置埋深0.7米,接地间距不小于5米,系统实测接地电阻值R≤4欧姆。否则需增加接地极数量。

部分图纸摘录：

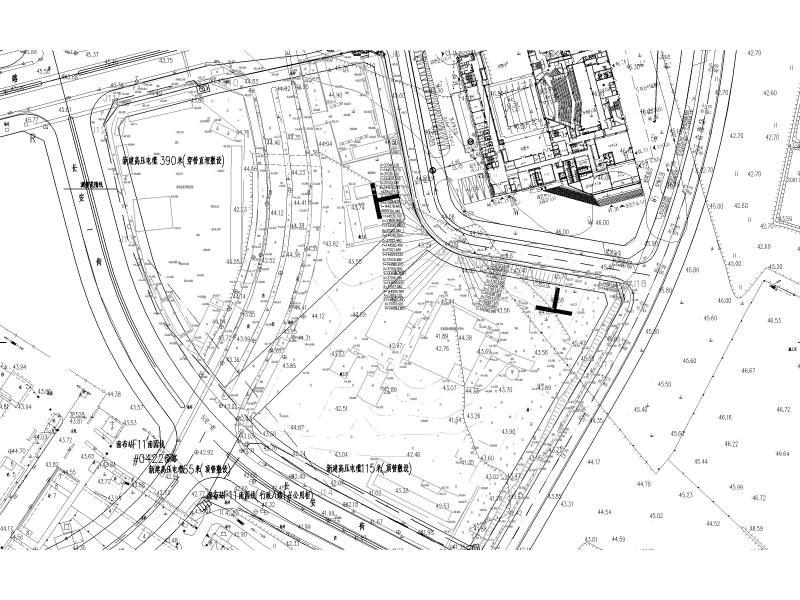

电缆敷设路径平面图

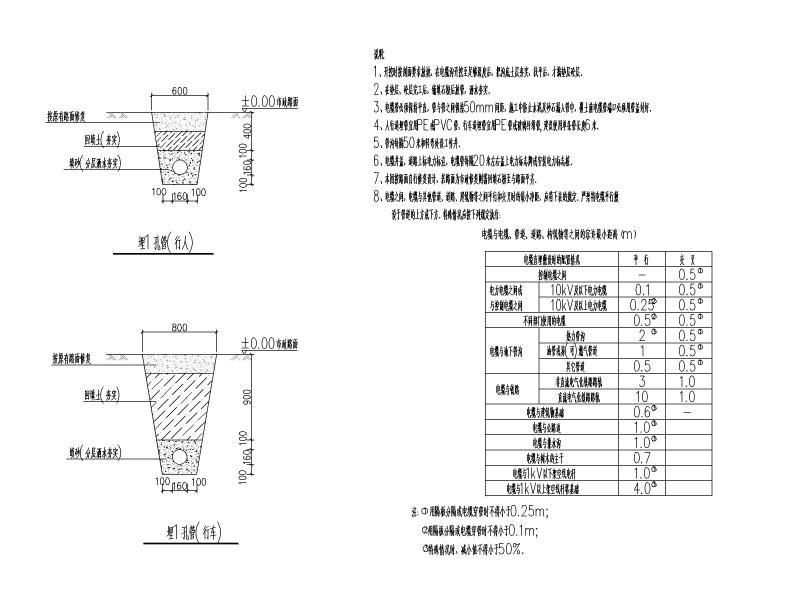

埋孔电缆埋管剖面图

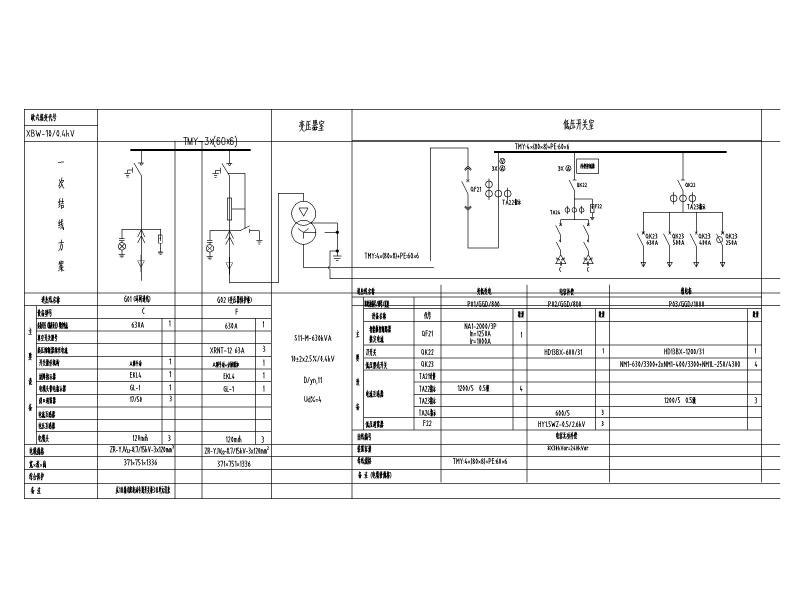

箱变高低压配电系统图

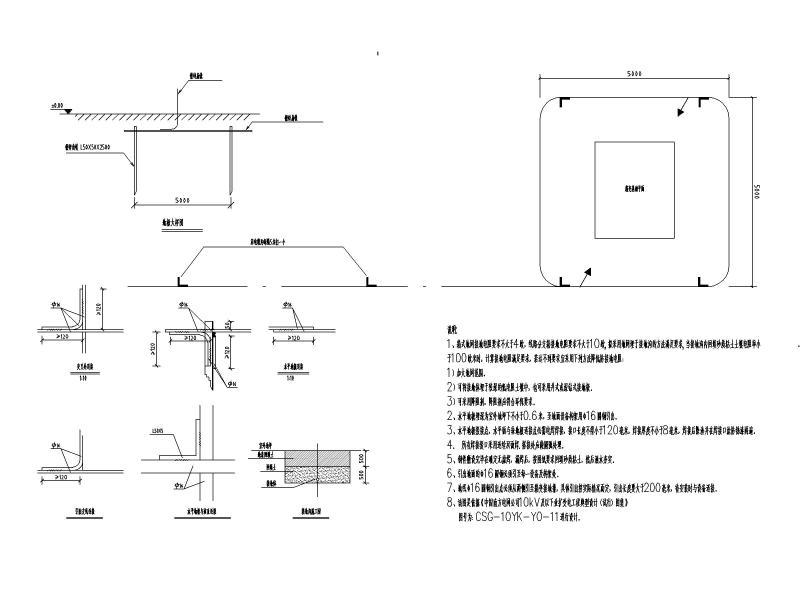

接地装置图

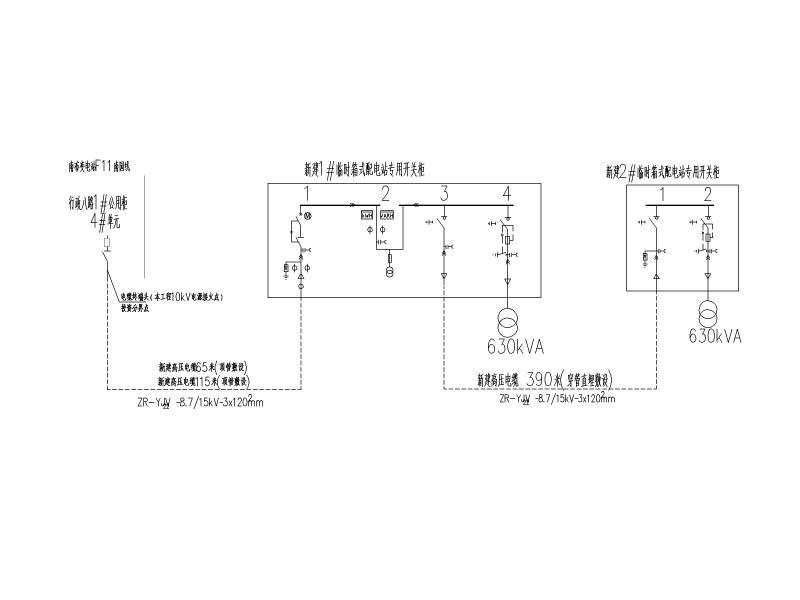

高压一次结线图

箱变围栏制作图(镀锌钢管围栏)

箱变基础制作图

电缆标志牌及标志桩
