垃圾填埋场室外照明及闭路监控CAD施工图纸

概况：

该资料为广州市某生活垃圾卫生填埋场挖潜改造工程室外照明及闭路电视监控设计。

1.电源取自低压室现有电源,照明配电箱装设在室内,具体详见平面图。配电箱安装位置可根据现场调整;配电系统采用TN-S系统。

2.负荷等级:照明工程属三级负荷,计算负荷为8.3KW,监控系统属二级负荷,计算负荷为1.3KW,配置 UPS电

池;,照明灯具端电压应维持在额定电压的90％～105％ ,配电电压380V/220V。

3.功率因数补偿:每盏灯的功率因素要求不低于0.9.否则灯具内应装设补偿电容器。

4.控制方式:手动,时钟二种控制方式。

部分图纸摘录：

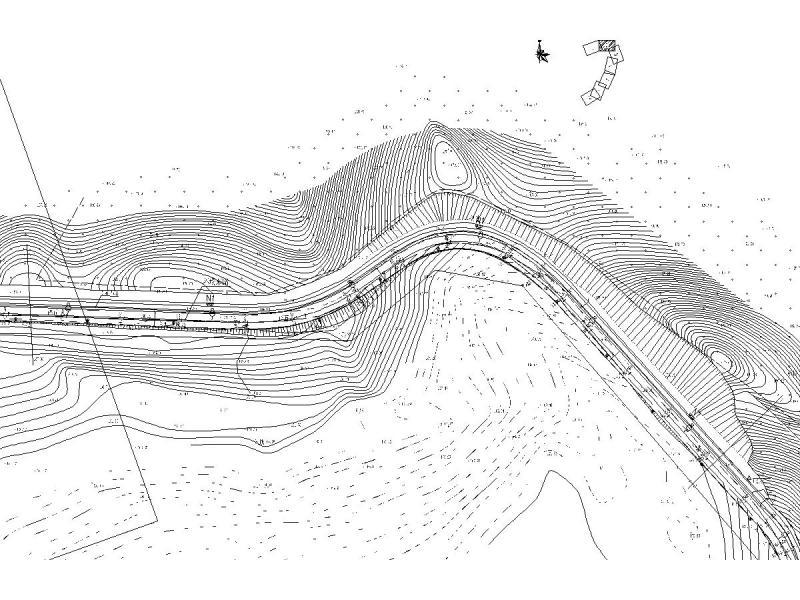

照明及监控平面图

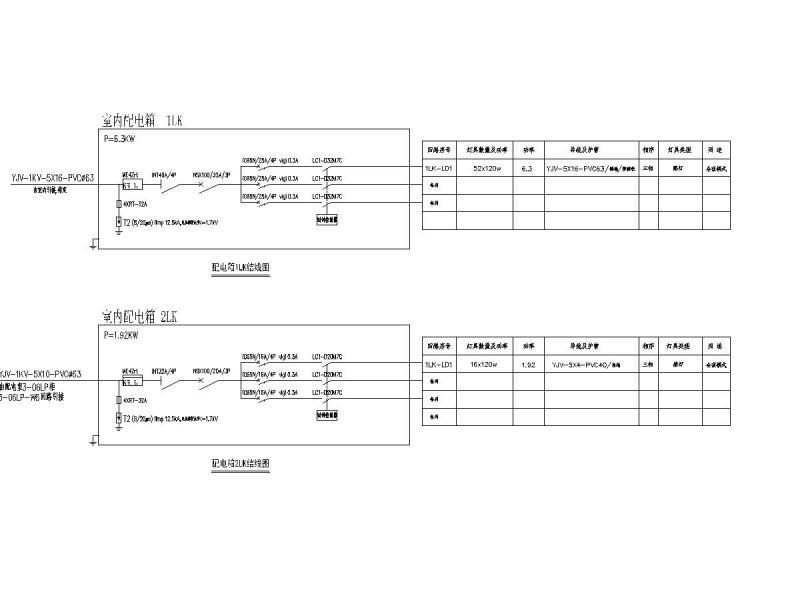

照明系统图

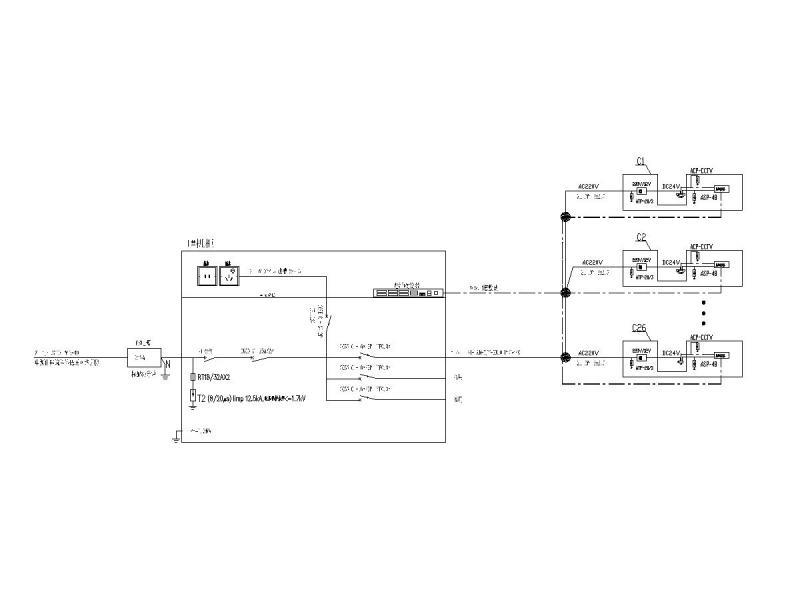

监控机柜系统图

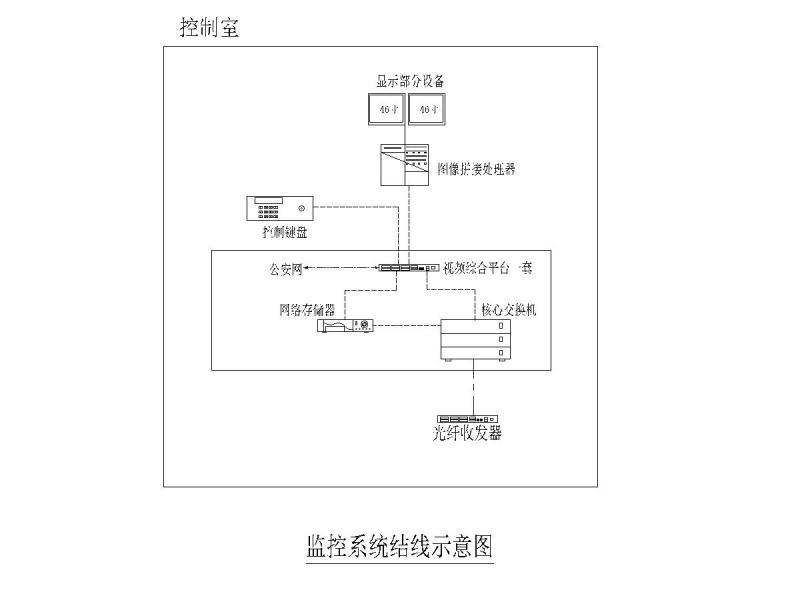

监控系统结线示意图

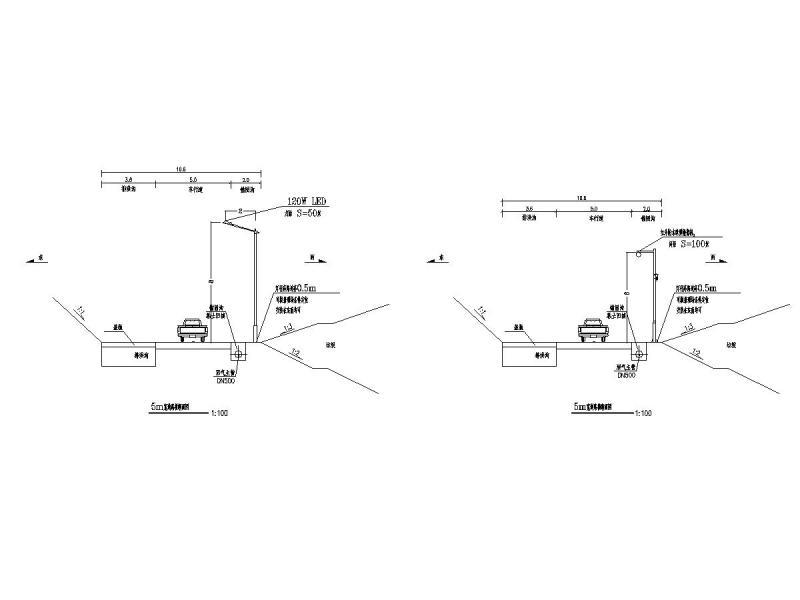

照明及监控横断面图

桥梁标准横断面图
