住宅工程塔吊安拆施工方案(附CAD图纸)

附件详情

  • 一、项目概要 2
  • 二、 方案编制 依据 3
  • 三、各型号塔吊起重性能表及部件重量表 3
  • 四、塔吊定位 4
  • 五、塔吊安装前期准备 4
  • 5.1、 项目经理 部前期准备 4
  • 5.2、前期准备 5
  • 六、基础施工 5
  • 七、塔吊安装 6
  • 八、塔吊安装完毕验收时项目的资料准备 8
  • 九、群塔防碰撞措施 8
  • 9.1安全协议及安全交底 8
  • 9.2、安全保证措施 9
  • 9.3塔式起重机的验收 10
  • 9.4 对塔式起重机司机的要求 10
  • 9.5对信号工、挂钩工的要求 12
  • 9.6、水平方向低位塔吊起重臂与高位塔吊塔身之间防碰撞 14
  • 9.7、塔吊在垂直方向的防碰撞措施 14
  • 9.8、塔吊与现场周边建筑及设施的防碰撞措施 14
  • 十、塔吊拆除工序 15
  • 十一、安全规程 16
  • 十二、塔吊意外事故响应与应急预案 17

附件详情

该项目包括两座服务式公寓及商业裙房等。北临A-1a与A-2地块之间的规划路。A- 2地块与B地块之间为学苑巷(12m)。A-2地块一期C(T1#楼)用地东西长约120m,南北长约210m,占地面积17923m2; B地块一期C (T4#楼)用地东西长约120m,南北长约240m,占地面积18352m2。为完成沈阳嘉里中心T1楼 建设工程 项目施工现场物料的垂直运输任务,拟在T1楼施工现场安装2台塔吊:
1、1#塔吊为臂长60米的K3030,最大起重量为12吨,臂端最大起重量为4.3吨,塔吊额定电容量105KVA,采用独立基础,地基承载力要求20吨/平方米以上;
2、2#塔吊为臂长45米的H2515塔吊,最大起重量为10吨,臂端最大起重量为3.6吨,塔吊总功率为75KW,采用预埋节式基础,地基承载力要求20吨/平方米以上;
塔吊现场定位必须遵循的原则:①满足施工需要,尽可能不出现施工盲区;②保证塔吊安拆方便,塔吊标准节边缘距离待建结构、挑檐、外架等的最外沿距离不得小于1.5米,塔吊起重臂位于顶升方向时,塔吊的起重臂、平衡臂等部件边缘到已有、待建结构距离不得小于1.5米。③保证塔吊附着方便,塔吊中心距离附着位置距离不得大于10米。④塔吊初始安装高度时,起重臂、平衡臂等可回转部件尽可能能够整周回转而不碰到周围的树木、已有建筑等实体结构。
塔吊安装工序:
1、塔吊安装人员、塔吊部件入场,汽车吊入场站位(每条支腿下需铺垫250×250×1500的枕木3根或铺放路基箱,汽车吊站位大致位置可参考图1-2)、围设不小于20×20米的安全作业区。
2、安装压重式塔吊,首先安装压重底架和基础节,并将压重在两侧码齐,注意安装底架时,必须按照出厂编号对应安装底架十字梁和斜支撑。安装固定式塔吊首先安装过渡节,采用销轴连接。
3、安装塔吊一定数量节标准节(标准节数量以塔吊大臂能超过塔吊所覆盖范围内的建筑及所有实体结构为准)。将过渡节吊放在基础节上,采用销轴连接。固定式塔吊的过渡节可直接与固定角钢连接。注意塔吊的顶升方向(即顶升时起重臂朝向)。过渡节的安装需注意:确保连接孔和销轴的清洁,不带油污及毛刺;连接销轴必须打到位,销轴帽需紧贴鱼尾板,所有销轴必须穿立销,立销必须穿开口销,并将开口销开至30°以上(以下需用到销轴的地方做法相同);相邻节间的爬梯必须连接牢靠;每安装4节必须含一个带休息平台的标准节。
4、安装顶升套架,包括走道平台、扁担梁、油缸。安装套架需注意:套架油缸一侧必须同基节和标准节的爬爪在同一侧;吊装套架的绳子应等长,以免因偏载而引起套架变形或使套架与标准节间产生扭距;套架平台的防护栏杆必须齐全,且各相邻栏杆间必须用夹板连接固定。
…………
共21页,。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

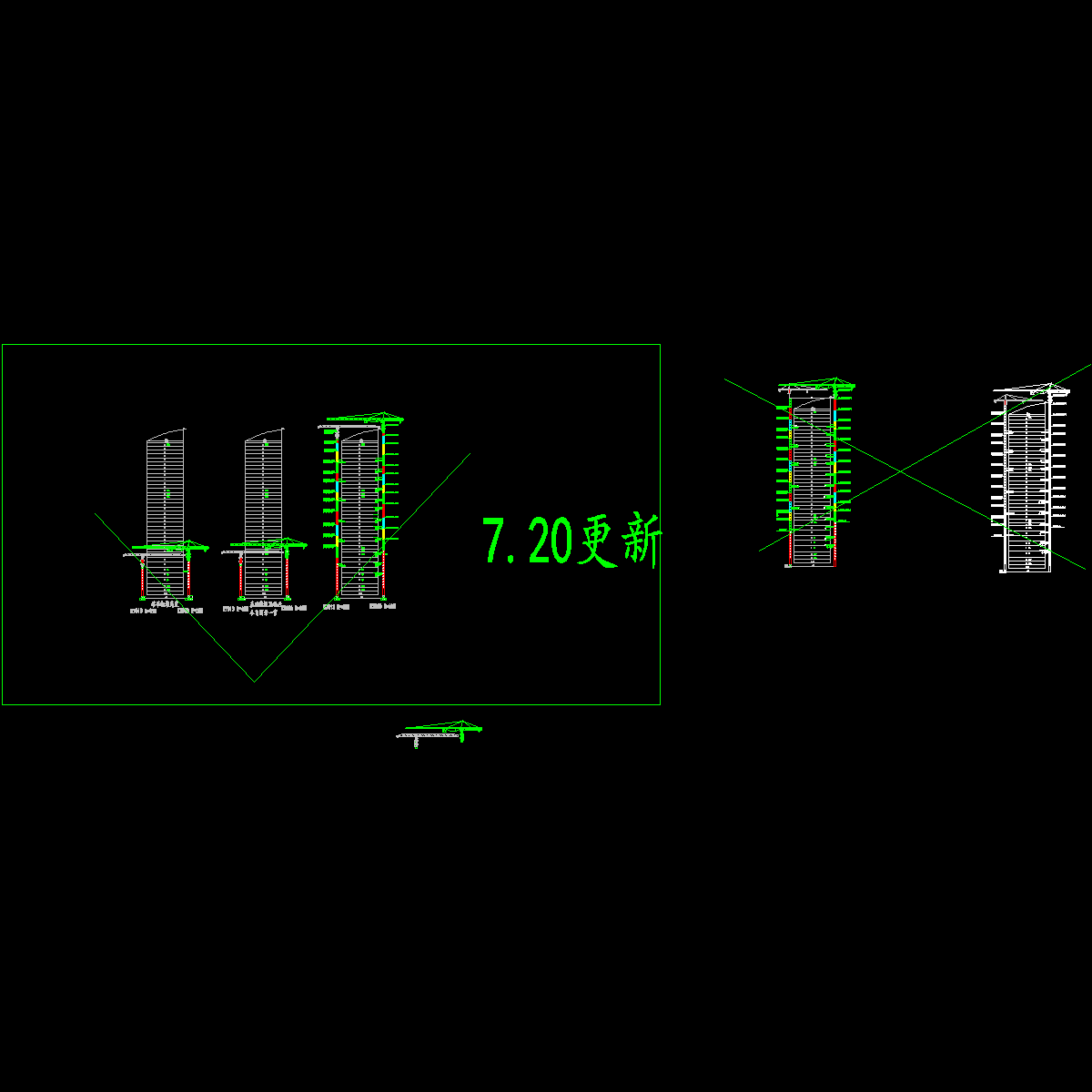

  • 002  塔吊附着平面图和立面图7.20.dwg
    002 塔吊附着平面图和立面图7.20.dwg

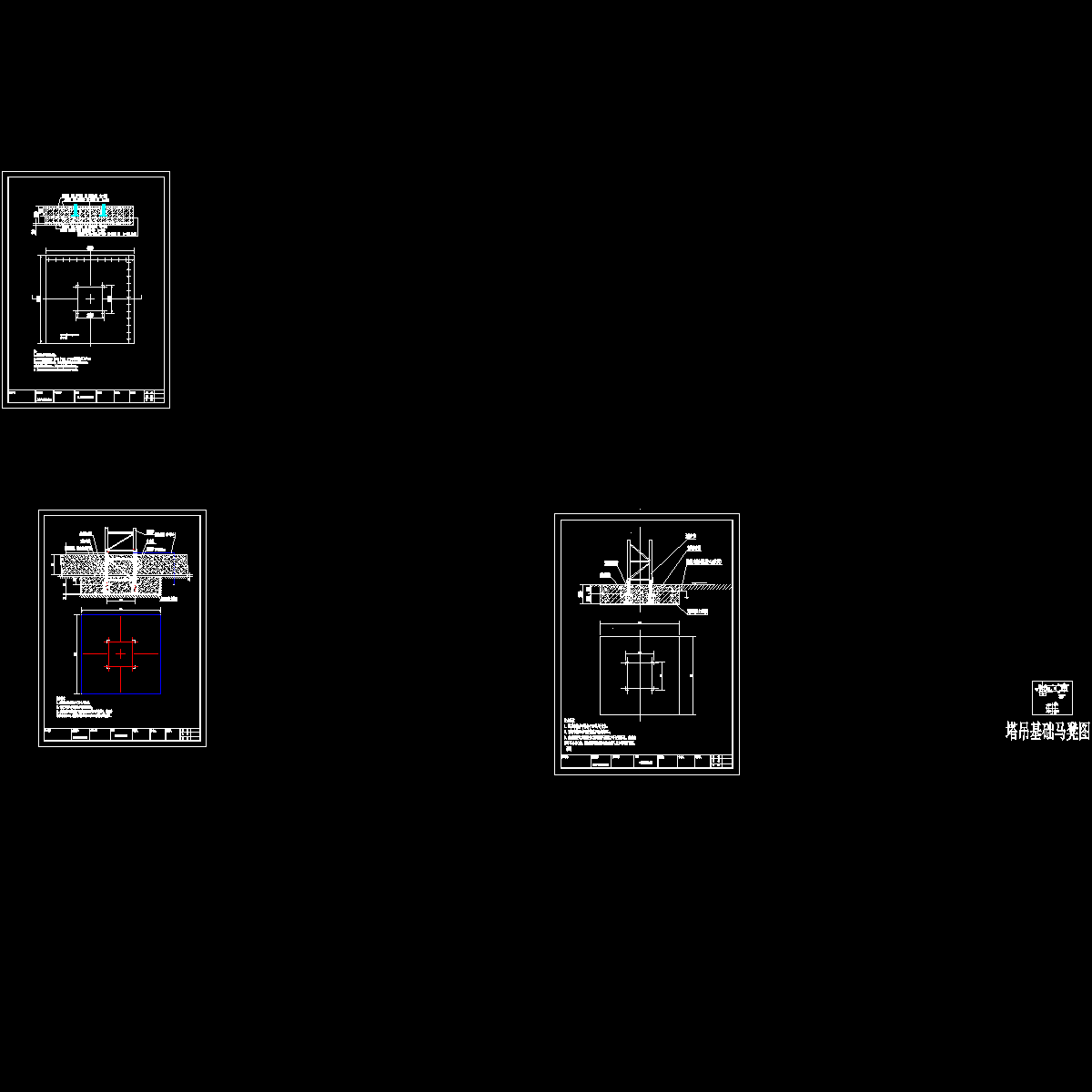

  • 003  07-19  塔吊基础配筋.dwg
    003 07-19 塔吊基础配筋.dwg
以上是部分截图,请下载附件后查看完整高清内容
