钢结构厂房建筑结构设计CAD施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础,桩基础
  • 结构最大跨度:24m
  • 参考图纸:24张
  • 设计年代:近代

附件详情

该资料包含:平面图,正、背立面图,剖面图, 节点详图 ,地基处理平面图,基础平面布置图,结构平面布置图,结构立面布置图,屋面檩条布置图,吊车梁 平面布置图 ,墙檩布置图,基础详图,GJ-1(一),10-GDL-1 10-GDL-2,柱间支撑详图,屋面支撑 节点详图
共24张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

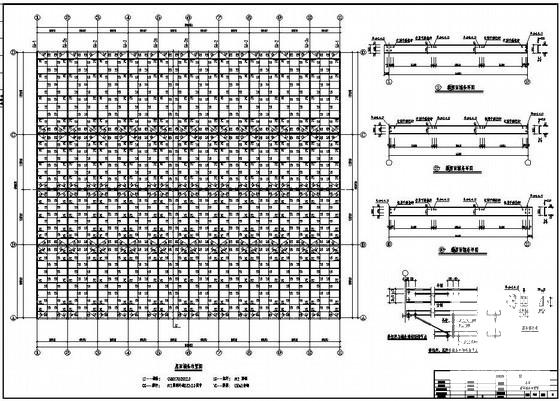

  • 钢结构厂房建筑图纸 - 1
    钢结构厂房建筑图纸 - 1

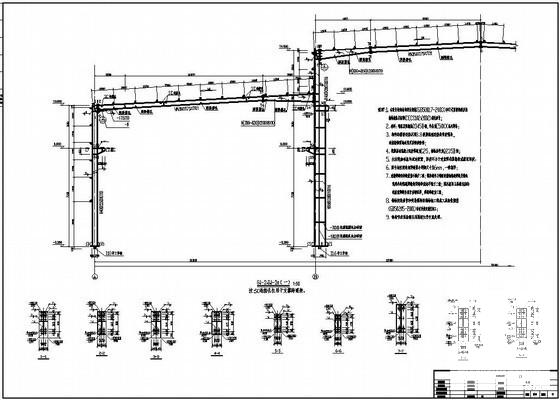

  • 钢结构厂房建筑图纸 - 2
    钢结构厂房建筑图纸 - 2

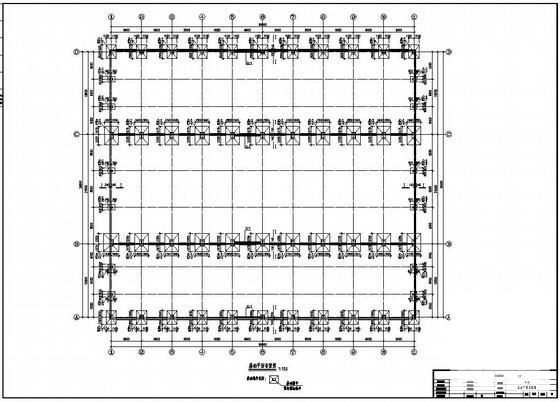

  • 钢结构厂房建筑图纸 - 3
    钢结构厂房建筑图纸 - 3

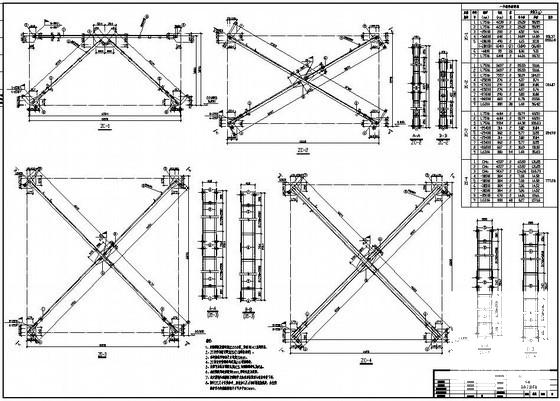

  • 钢结构厂房建筑图纸 - 4
    钢结构厂房建筑图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
