国际大厦空调系统设计施工CAD图纸(水源热泵)

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑设计面积:1730平方米
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计内容:空调
  • 冷热源:水地源热泵
  • 项目所在地:辽宁

附件详情

一、项目概要:
项目为为一国际大厦,每层建筑面积为1730m2...
二、空调系统:
1.采用空调水源热泵机组。
2.送风采用顶送风方式,回风采用侧回风方式...

图纸共7张。

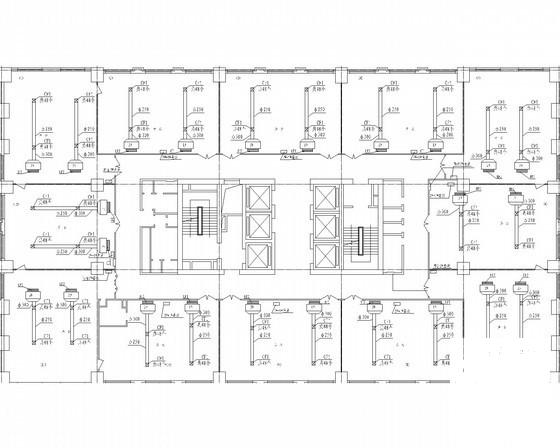

空调水管平面图

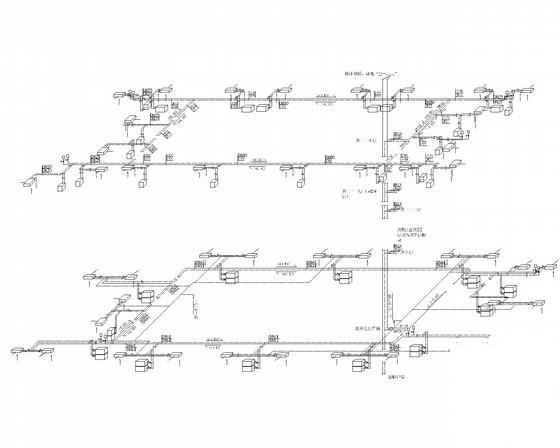

空调水系统图

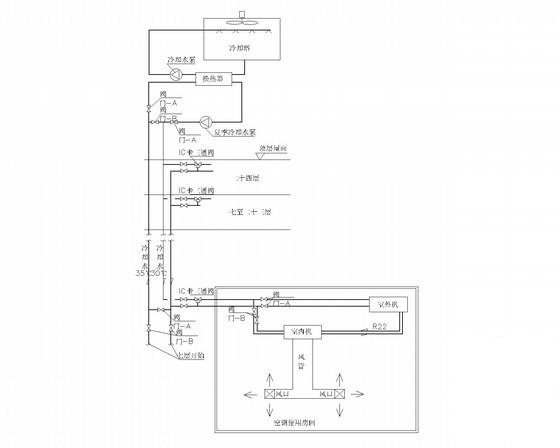

水源热泵中央空调系统流程图
