多层建筑办公楼空调通风及防排烟系统设计施工CAD图纸

附件详情

一、项目概要：
该项目由地下一层、地上五层组成的多层建筑。总建筑设计面积：21959m2...

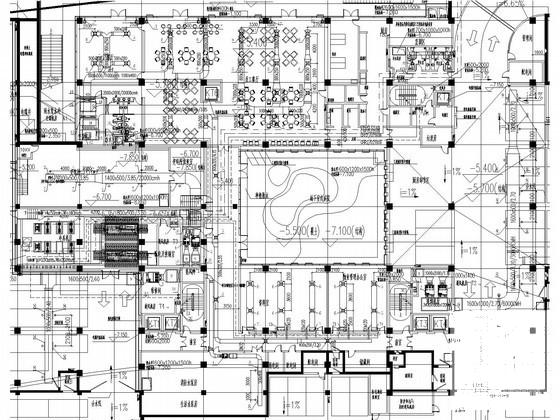

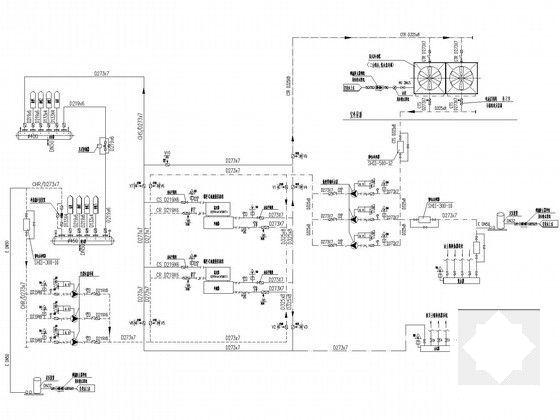

二、冷热源：
空调冷热源采用地源热泵主机与辅助冷却塔相结合的空调形式...

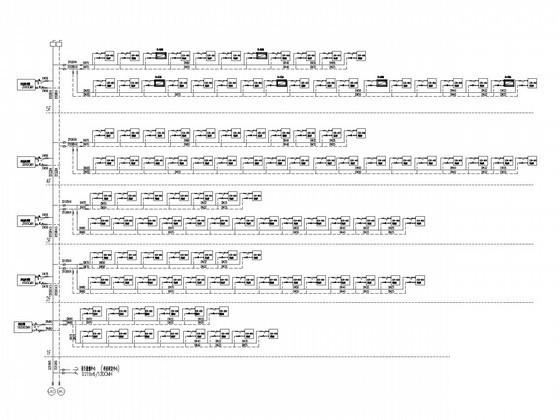

三、空调系统：
1.空调水系统采用二管制异程式系统。
2.空调末端水系统供回水温度:夏季6~12°C,冬季45~40°C。
3.大空间采用全空气定风量低速管道系统。

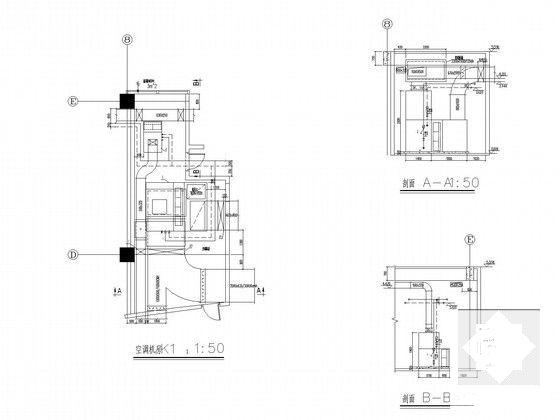

4.办公、会议等采用风机盘管加新风系统...

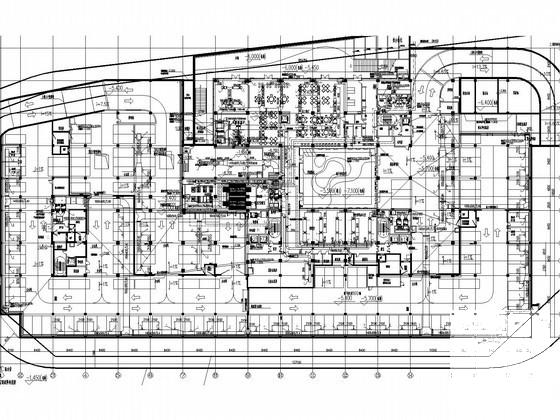

四、通风系统：
1.地下变配电房：采用机械送排风方式,通风量按设备发热量计算。
2.空调能源中心：采用机械送排风方式,按6次/h换气次数计算通风量...
五、防排烟系统：
1.地下楼梯间除可自然排烟外，其余防烟楼梯间均设置正压送风系统，正压风机设置在屋顶，楼梯间正压送风量为20000m/h。
2.走道排烟：疏散距离超过20米的走道均采用自然排烟方式，并保证最远点距离排烟口的距离<30米...

图纸共24张。
