13383平米3层大型博物馆强电系统施工CAD图纸

资料简介
赚取积分

建筑类别：文化
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：13383.05平方米
地上层数：3层
地下层数：1层
图纸设计深度：施工图
参考图纸：47张
设计年代：近代
地下室用途：车库,设备用房,其它
负荷等级：一级
防雷等级：第二类
火灾保护分级：一级
安全防范：一级
接地方式：TN-S
项目所在地：浙江
强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制,其它
弱电设计：火灾自动报警系统

附件详情

1、电气设计说明
2、高压配电系统图
3、竖向配电干线系统图
4、低压配电系统图
5、电气火灾监控系统图
6、电能管理系统图
7、智能照明控制系统图
8、防火分区示意图
9、配电系统图
10、消防报警及联动控制系统图
11、气体灭火报警联动系统图
12、微型自动扫描灭火装置消防电系统图
13、动力平面图
14、3.600m标高动力平面图
15、照明平面图
16、3.600m标高照明平面图
17、消防平面图
18、基础接地平面图
19、屋顶防雷平面图

附件详情

该附件是大型博物馆强电系统施工图纸，总共47张。
总建筑面积13383.05平方米,建筑面积（地上）9916.11平方米,建筑面积（地下）3466.94平方米。建筑层数，最高3层，建筑高度，最高24米（玻璃顶高度）。属于大型博物馆。地下一层，为设备用房和汽车库；地上四层，为陈列展览、藏品的收藏、观众服务设施及内部管理办公室。
设计内容：10/0.4kV变配电系统、电力系统、电力系统、照明系统、防雷及接地系统、火灾自动报警及联动控制系统。

竖向分析图

地下一层动力平面图

竖向配电干线系统图

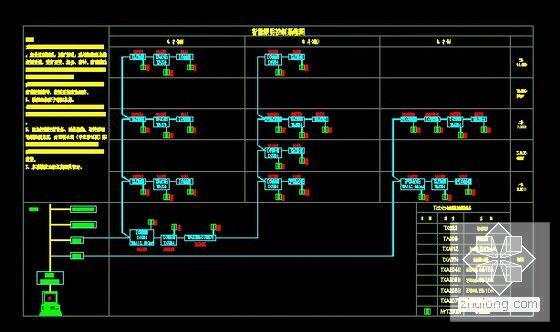

智能照明系统图

低压配电图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
