190平米两层联体别墅电气施工CAD图纸

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:190平方米
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 设计年代:近代
  • 负荷等级:三级
  • 接地方式:TN-S
  • 强电设计:低压配电,电气照明

附件详情

  • 1、 电气设计 说明
  • 2、低压配电系统图
  • 3、 弱电平面图
  • 4、插座平面图

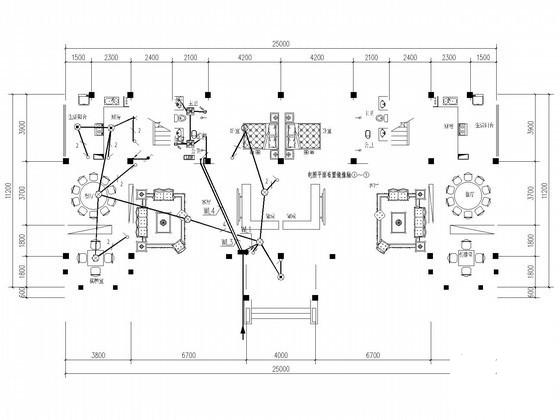

  • 5、电照平面图

附件详情

该附件是联体别墅电气施工图纸,总共9张。
该项目为联排别墅的电气设计。共二层,总建筑面积为443.96m^U2^U,建筑基地面积为190.0m^U2^U,建筑总高度为8.9m。建筑设计结构形式为底框砖混结构。建筑物合理使用年限为 50年,耐火等级二级。
该项目设计包括红线内的以下电气系统 :1)电力配电系统;2) 照明系统 ;3)建筑物防雷、接地系统及安全措施;

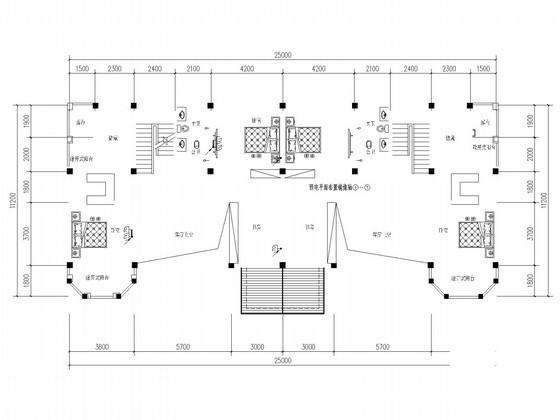

二层弱电平面图

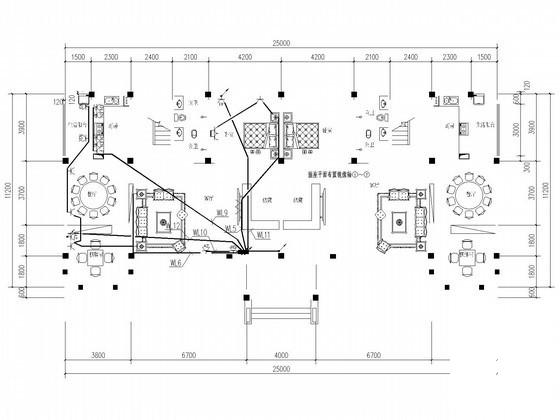

一层插座平面图

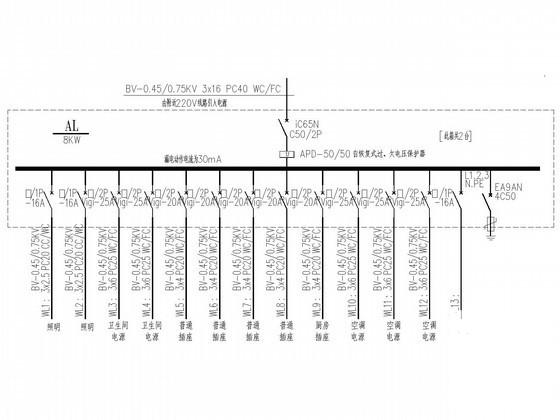

低压配电系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 别墅电气施工图纸 - 1
    别墅电气施工图纸 - 1
  • 别墅电气施工图纸 - 2
    别墅电气施工图纸 - 2
  • 别墅电气施工图纸 - 3
    别墅电气施工图纸 - 3
  • 别墅电气施工图纸 - 4
    别墅电气施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
