13层大型酒店中央空调设计全套CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,酒店,娱乐
  • 建筑高度类型:高层建筑
  • 建筑设计面积:10671平方米
  • 建筑地上层数:13层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 水系统:同程式,异程式
  • 节点大样:集分水器

附件详情

该项目建筑面积为10671m2,主楼一层为入口大厅、咖啡、茶座,二层为大厅上空、休闲娱乐中心,三层至十二层为标准客房,十三层为商务套房和商务会议室,地下一层为设备用房;裙楼一层为大餐厅,二层为大餐厅及包厢,三层为KTV包厢。制冷机房及热水机房设在地下一层,冷却塔设在主楼屋顶。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

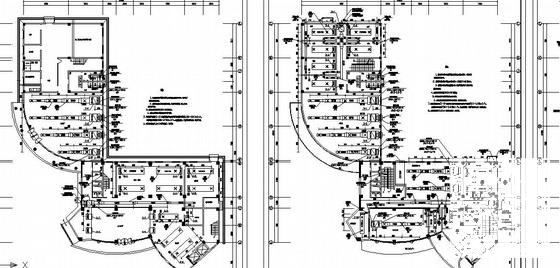

  • 大型中央空调设计 - 1
    大型中央空调设计 - 1

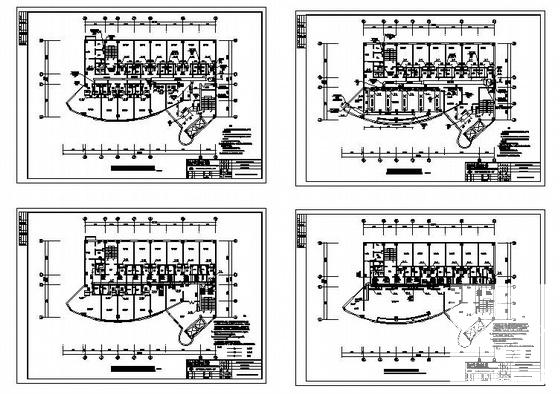

  • 大型中央空调设计 - 2
    大型中央空调设计 - 2

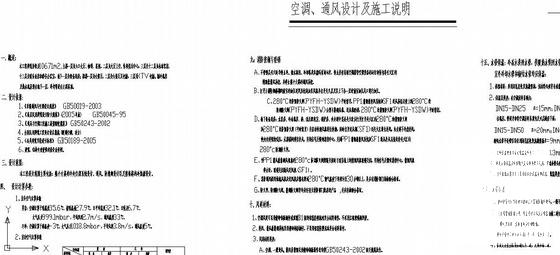

  • 大型中央空调设计 - 3
    大型中央空调设计 - 3

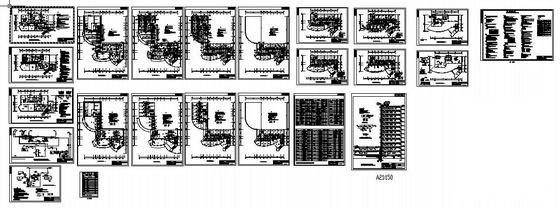

  • 大型中央空调设计 - 4
    大型中央空调设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
