该项目每层建筑面积约406m2。其中微生物区(15楼)洁净区 88m ;普通空调区318m 。仪器区(17楼)洁净区102m ；普通空调区304m 。 其中微生物区(15楼) 洁净区有6级（局部5级）无菌实验室两间；7级实验室一间（用于致病微生物的鉴定和特性研究 ，要求负压 ）。其中仪器区(17楼)洁净区有无菌实验室二间；分别是原子吸收光谱室（46m ，9级）和发射光谱室（56m ，9级） 。

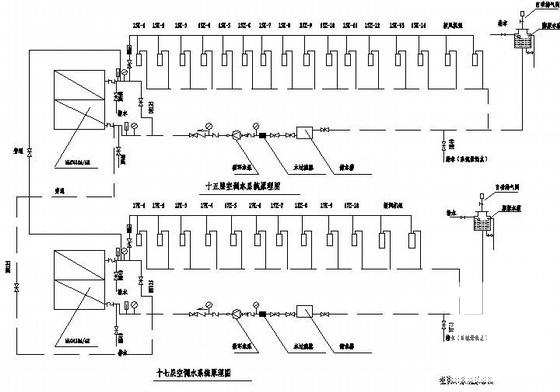

该设计采用水—空气中央空调系统，以保证室内温湿度。空调主机采用两台（15、17楼各一台）风冷模块式冷热水机组，制冷量为126kW ；加热量为132kW 。两台主机并联互为备用。
