天津某钢卷库山墙墙架系统钢结构图
该资料为：天津某钢卷库山墙墙架系统钢结构图
墙架结构均采用悬挂形式，竖向荷载分别由吊车梁辅助桁架及山墙垂直桁架承担；水平荷载墙板传给檩条；檩条传给墙架柱；墙架柱顶传到屋面结构上，中部传给吊车梁走台板或山墙抗风桁架走台板，下部以套筒传给0.000米地坪或小房子屋面。
该资料包含：

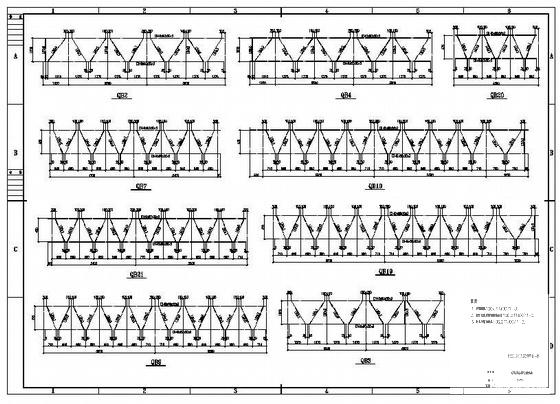

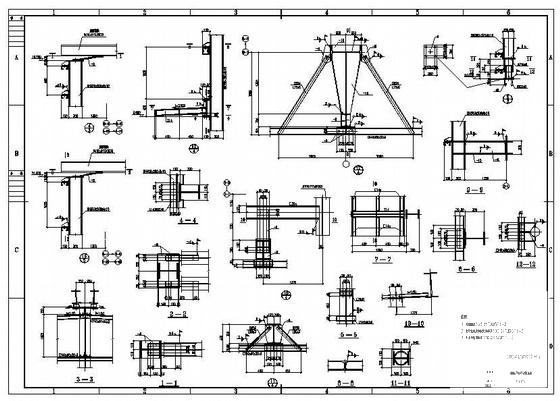

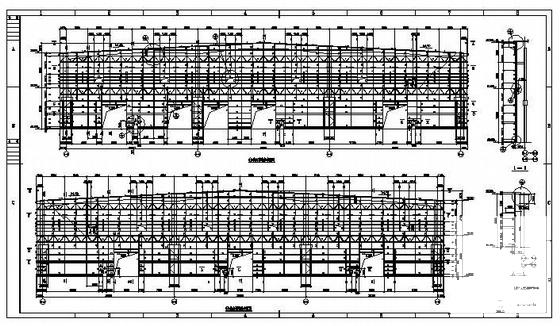

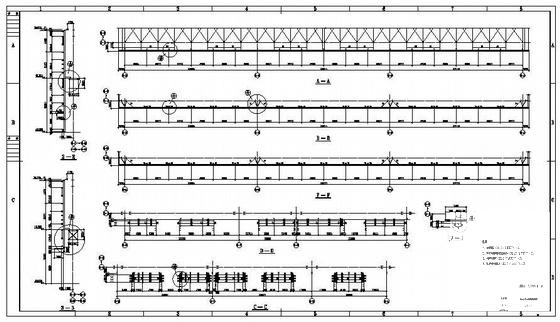

总说明及钢材定货表、钢卷库山墙墙架布置图、断面图、抗风桁架布置图、构件图、 节点图 共11张图纸。
