4层科研楼弱电系统电气CAD施工图纸

  • 建筑类别:办公,科研
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 弱电设计:综合布线系统,通信系统,广播系统,信息网络系统

附件详情

  • 一、弱电设计说明
  • 二、综合布线系统图
  • 三、电话网络平面图

附件详情

本稿件是某四层科研楼弱电系统电气图纸,网络配线间位于大楼三层的设备间,电话配线间位于大楼一层的设备间,数据超五类双绞线全部连接到网络配线间,电话超五类双绞线全部连接到电话配线间。弱电系统设计主要是电话网络通讯系统、综合布线系统。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

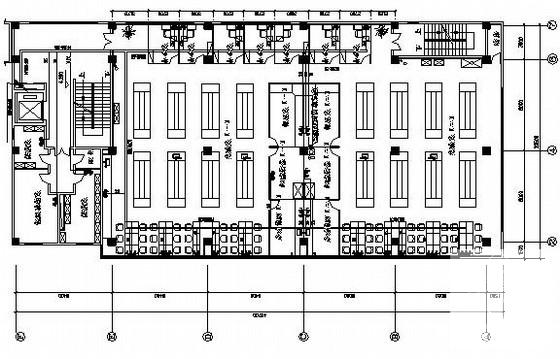

  • 科研楼弱电电气 - 1
    科研楼弱电电气 - 1

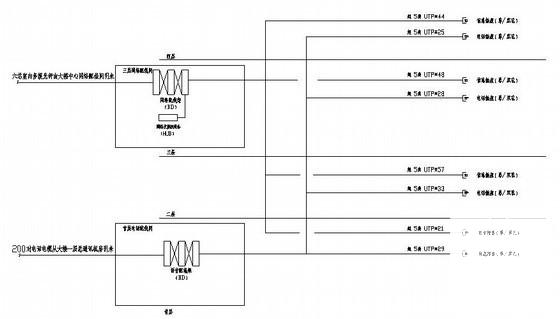

  • 科研楼弱电电气 - 2
    科研楼弱电电气 - 2
以上是部分截图,请下载附件后查看完整高清内容
