宜家项目_CAD

一、项目概要

该项目为一栋三层建筑,建筑高约21米,总建筑面积约6.5万平方米。为多层商用建筑。

二、设计内容

2.1、供配电

2.2、电力及照明

2.3、自动控制

2.4、 防雷接地

三、供配电

3.1、负荷等级:该项目消火栓水泵、喷淋水泵、消防控制室、 火灾自动报警系统 、应急照明、防排烟风机、疏散指示照明

普通客梯等用电为二级负荷,其余为三级负荷。

3.2、电源

正常电源:10KV电源采用二路电源进线,由附近区域开关站(供电局确定)采用电缆引入二路10KV(50HZ)电源, 另在一层设一台800KVA自启动的柴油发电机组 作为一级负荷的备用电源,当市电发生故障停电时,机组应自起动并在15秒钟内供电。

喷淋泵的柴油泵为主泵,电泵作为喷淋泵的第二动力。

3.3、负荷计算及变配电所设置

根据该项目负荷分配情况,在L1层设置变配电所,内设四台变压器,容量为:4X1000kVA=4000kVA。

220/380V低压系统 采用单母线接线。

3.4、运行方式

市电正常时,各台变压器独立运行。当一台变压器因故障、检修退出运行后,才能手动合上相应的联

络开关,切除部分负荷,由另一台变压器供电.

3.5、保护及计量

10KV电源进线及环网联络单元,由供电局区域开关站馈电侧断路器保护,变压器馈线单元设断路器进行短路保护。

220/380V变压器电源进线开关、联络开关,设过流、短路短延时、短路瞬时三段保护,出线设过电流短路瞬 时保护。

10KV变压器馈线侧设专用计量单元,220/380V侧电源进线柜内设专用计量单元。

3.6、与弱电专业配合

电梯、空调等非消防电源出线开关带分励脱扣附件,预留由弱电火警信号控制切除的接点,在火警时由消防控制室 按防火分区切除,其中普通电梯开关回路应延时切除。

四、图纸展示

封面

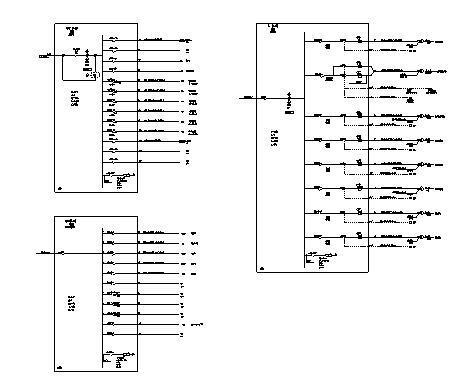

低压配电系统图

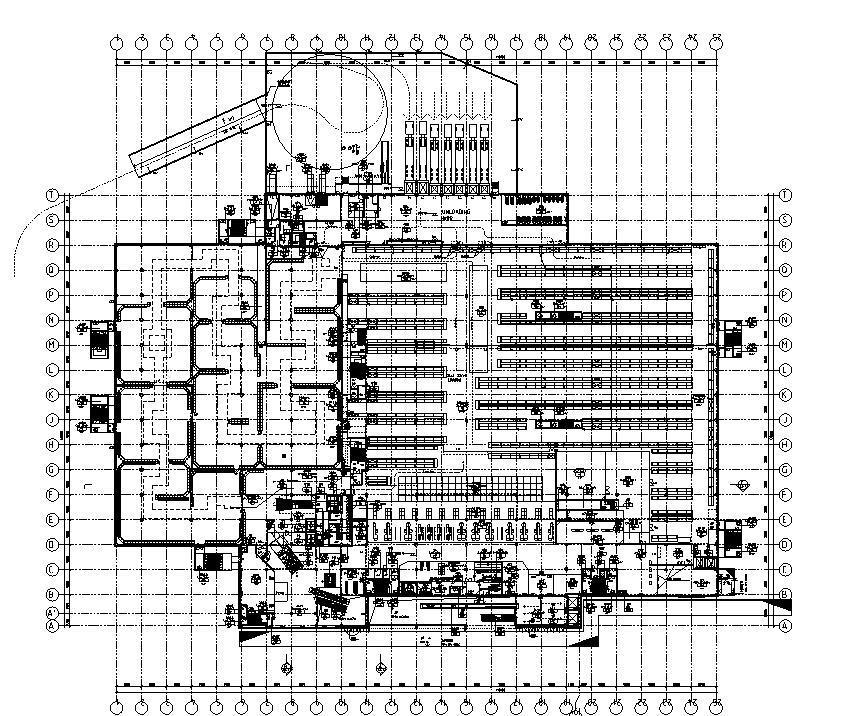

平面图

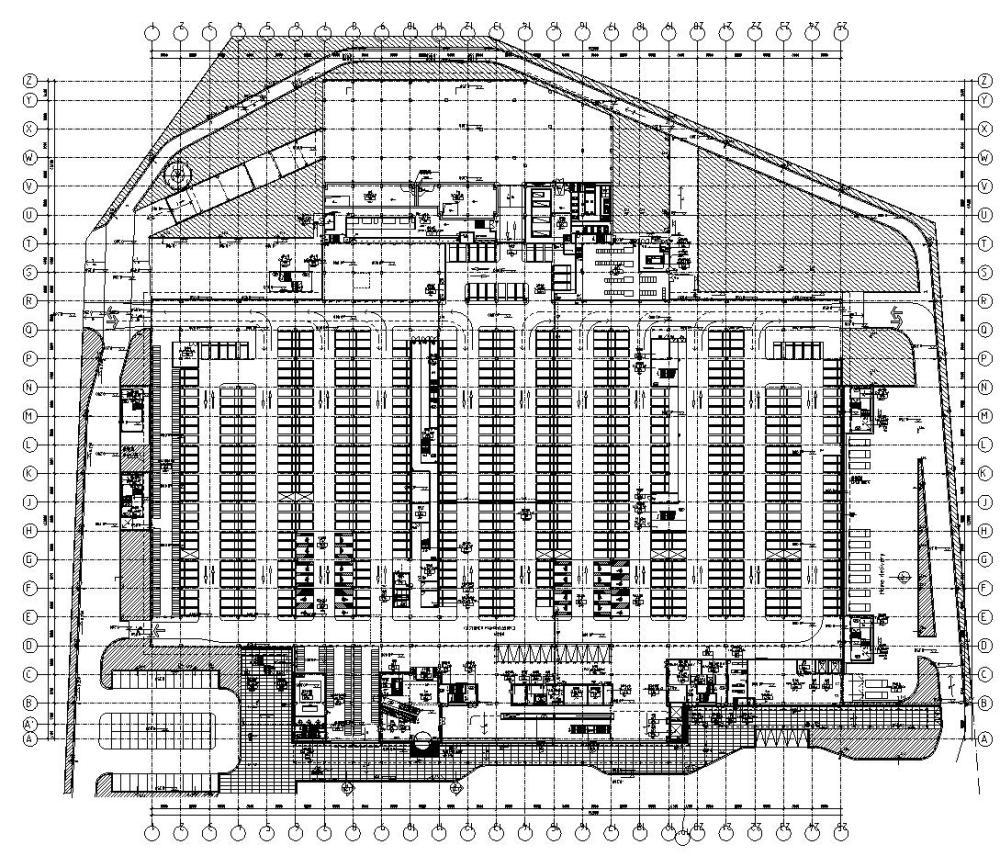

平面图2
