5层中国-丹麦科研教育建筑工程电气施工CAD图纸

资料简介
赚取积分

建筑类别：教育
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：11169.77 平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
负荷等级：二级,三级
防雷等级：第二类
火灾保护分级：一级
弱电设计：火灾自动报警系统,入侵报警系统,视频监控系统,建筑设备监控系统,综合布线系统,通信系统,会议系统,信息网络系统,公共信息显示系统,智能化集成,机房工程,呼应信号及信息显示

一、土建概况

该项目位于该项目位于北京市怀柔区北镇南部怀北庄中国科学院研究生院新园区的东区,为中国科学院研究生院与丹麦高校联盟共建的一所中丹高级在华教育和科研中心,是参考丹麦低能耗建筑2015的要求设计的微能耗建筑。中丹中心是以教学、科研为主,兼有会议、办公及公寓(交流学着宿舍)与一体的综合楼。

总建筑面积约11169.77 m2,地下一层。地上五层。该项目属于二类多层公共建筑。建筑主体高度 20.465 m,室内外高差 0.12 m;层高:地下一层为5.08m,首层为2.7m~3.2m,二层为4.2m,三层为4.2m,四层为5.25m,五层为3.1m。建筑设计结构形式为主体为现浇钢筋混凝土框架-剪力墙结构。

除地下一层无吊顶外,其余各层均由有吊顶。

二、设计范围

1.根据业主要求、丹方要求及该项目的特点,该项目设有以下几个智能化系统:

( 1)火灾自动报警及联动控制系统

( 2)有线广播系统;

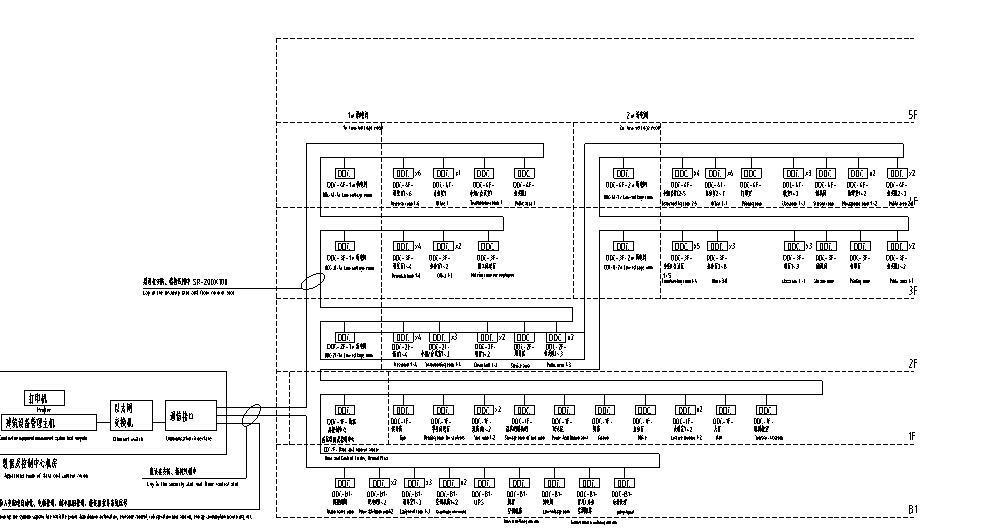

( 3)建筑设备管理系统;

( 4)安全防范系统:

安全管理系统

视频安防监控系统

入侵报警系统

出入口控制系统

( 5)通信接入系统
