输水工程10kV线路(CAD施工图纸含商务、技术文件)

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 节点大样:开关柜
  • 项目所在地:贵州
7月设计
该项目为花溪水库至南郊、中曹水厂输水工程10kV线路工程。工程共计2个子项目,分别为,①花溪水库至南郊、中曹水厂输水工程(取水口)10kV线路工程;②花溪水库至南郊、中曹水厂输水工程(提水泵站Ⅰ、Ⅱ回)10kV线路工程;
该附件包括:提水泵站高压系统接入方式图、提水泵站一次主接线图、取水口一次主接线图、回提水泵站开关柜系统配置图、户外开关箱基础图、设备地网要求图等内容。

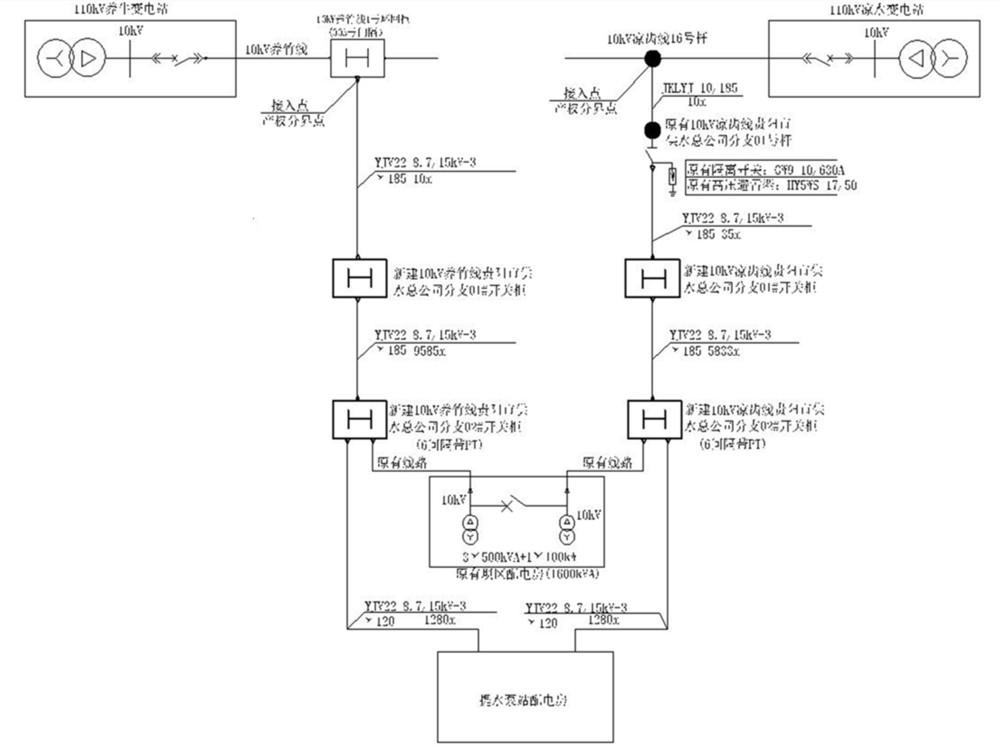

输水工程-提水泵站高压系统接入方式图
输水工程-户外开关箱基础图

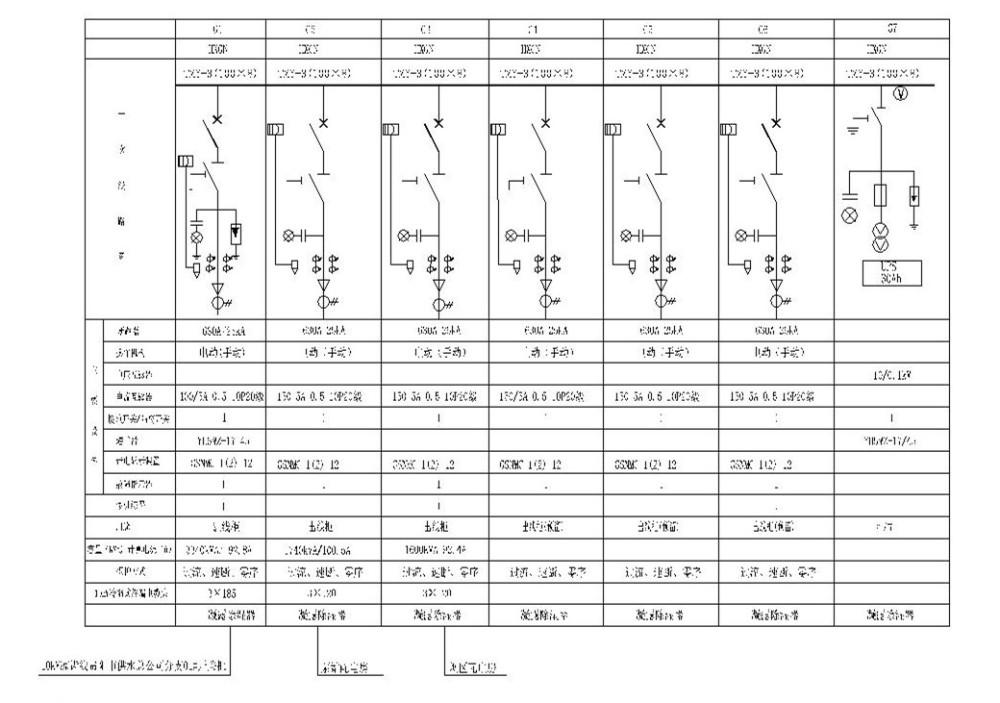

输水工程-布局3回提水泵站开关柜系统配置图

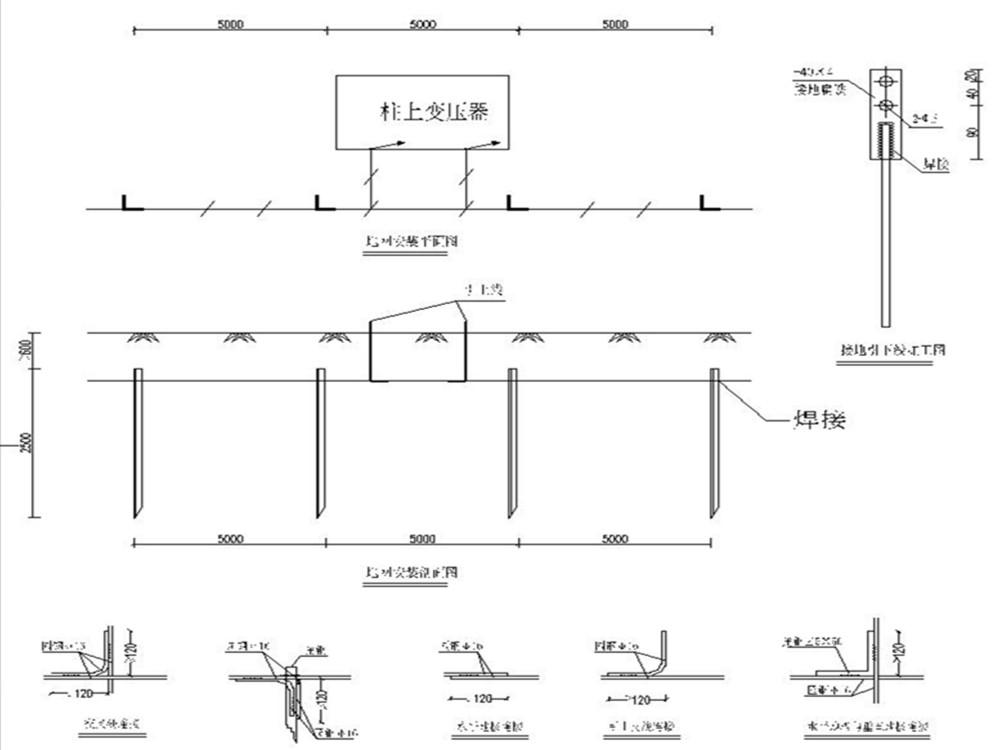

输水工程-柱上变压器地网安装图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 商务技术文件 - 1
    商务技术文件 - 1
  • 商务技术文件 - 2
    商务技术文件 - 2
  • 商务技术文件 - 3
    商务技术文件 - 3
  • 商务技术文件 - 4
    商务技术文件 - 4
以上是部分截图,请下载附件后查看完整高清内容
