厂房电气施工CAD图纸

  • 建筑高度类型:单层建筑
  • 建筑设计面积:2671平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 火灾保护分级:二级
  • 接地方式:TT
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全

附件详情

该项目为厂房电气施工,分4个厂房;单层排架结构厂房,双T板屋面,耐火等级为二级,建筑面积为2671平方米;檐口高度9.05米,最高点为9.8米。该项目为机械加工车间,一般件加工,火灾危险性等级为丁类。
设计范围包括:配电系统、 照明系统 防雷接地 系统等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

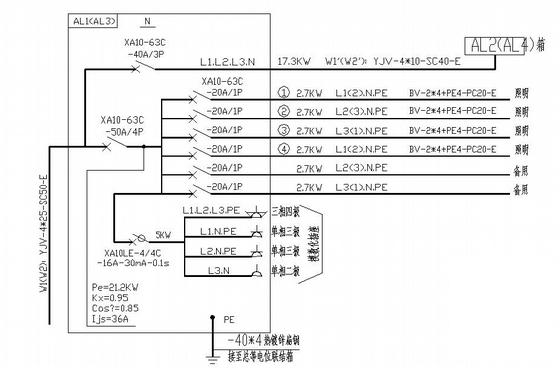

  • 厂房电气施工图纸 - 1
    厂房电气施工图纸 - 1

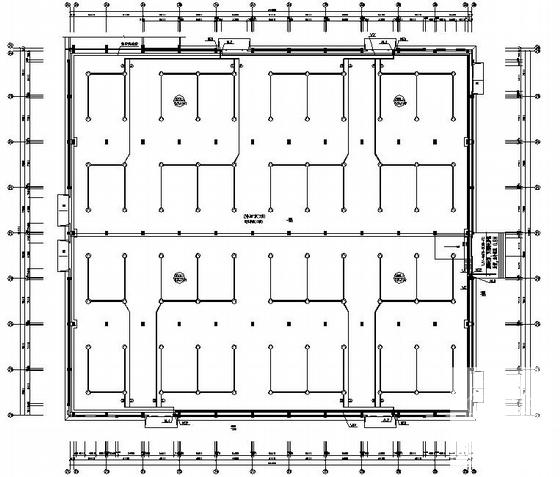

  • 厂房电气施工图纸 - 2
    厂房电气施工图纸 - 2

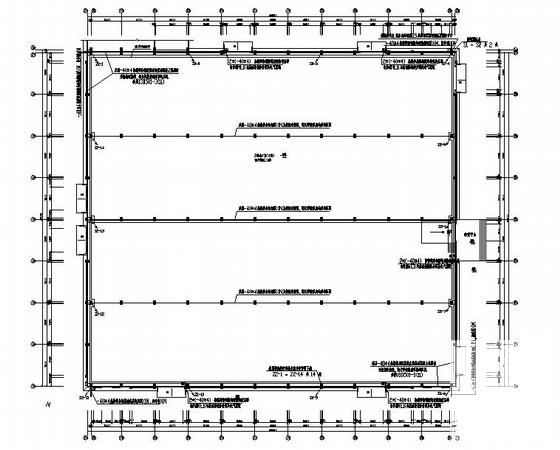

  • 厂房电气施工图纸 - 3
    厂房电气施工图纸 - 3

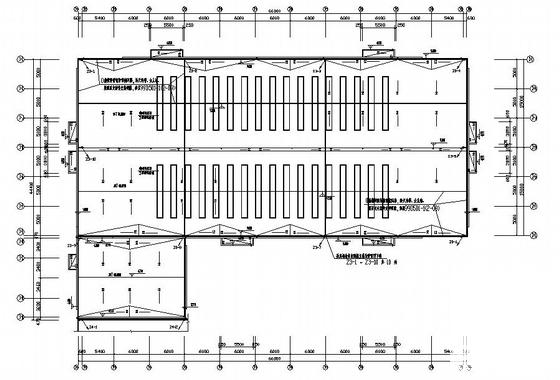

  • 厂房电气施工图纸 - 4
    厂房电气施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
