金融商务区综合管廊工程电气施工CAD大样图

该附件为赤峰金融商务区综合管廊工程 电气施工图

一、项目概要

结构部分、给水安装图、中水安装图、热力安装图、电气照明工程、自控工程、安防工程、消防电气工程、通风安装图、消防安装图及控制中心共12个部分的内容。本册图纸为综合管廊电气照明部分施工图图纸该资料为消防电气工程设计,电力舱和通风机房按火灾危险性丙类进行消防设计。管道舱按火灾危险性丁类进行消防设计。

二、设计范围

该资料图纸为赤峰金融商务区综合管廊工程电气照明工程设计,包括综合管廊内的动力配电设计、照明设计、疏散指示照明设计、接地系统设计等。综合管沟内的火灾自动报警及消防联动控制系统。

三、负荷等级

二级负荷:排烟排风机、应急照明、疏散标志灯、安防、消防用电、自控。

三级负荷:排水泵、一般照明以及除二级负荷外的负荷。

消防负荷:排烟排风机、消防用电、应急照明、疏散标志灯。

四、供电电源

综合管沟有大量二级负荷及消防负荷,需要两路电源供电,本项目设两座箱变作为供电电源,两座箱变一用一备,电源引自不同的上级变电所。箱变位于管廊控制中心外,设计图纸详见

控制中心电气设计。

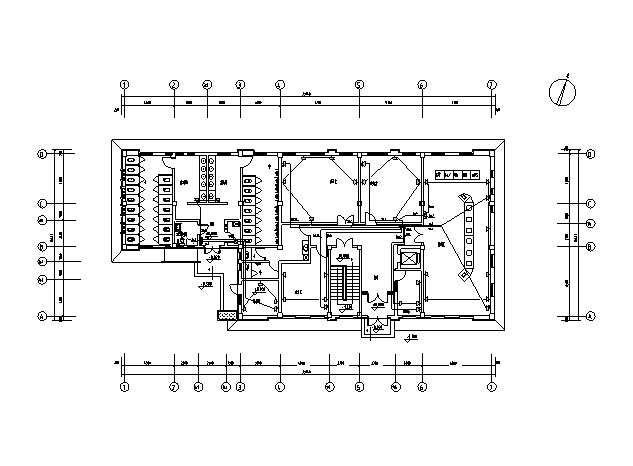

一层消防平面图

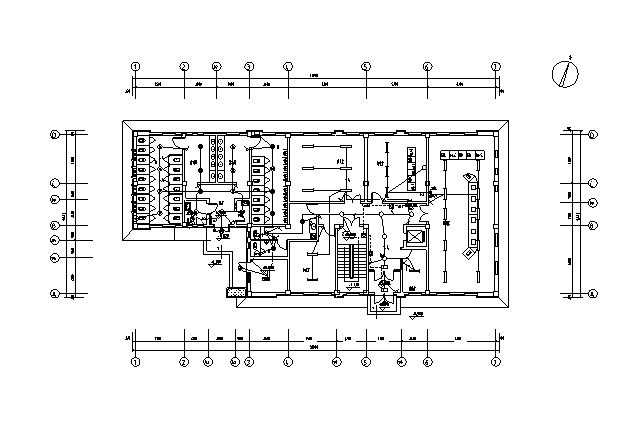

一层 照明平面图

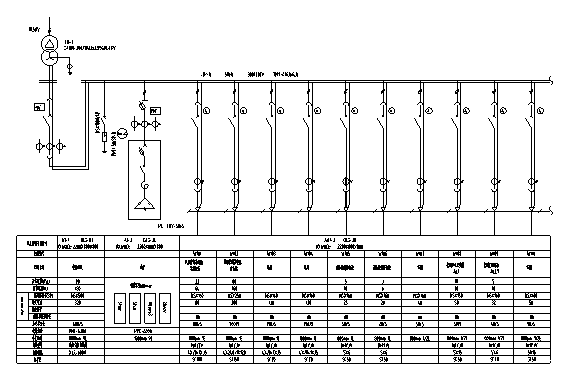

控制中心低压配电系统图(一)

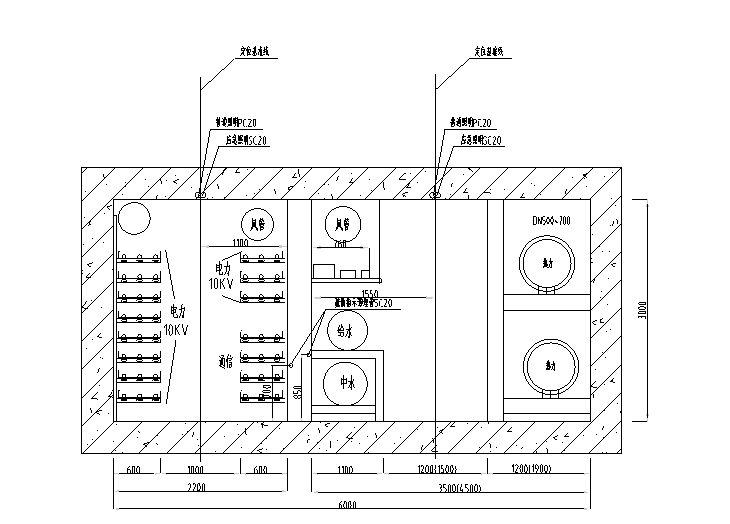

管廊照明

照明预埋管线位置图

电缆线槽支架大样图

安装孔

甩管结构

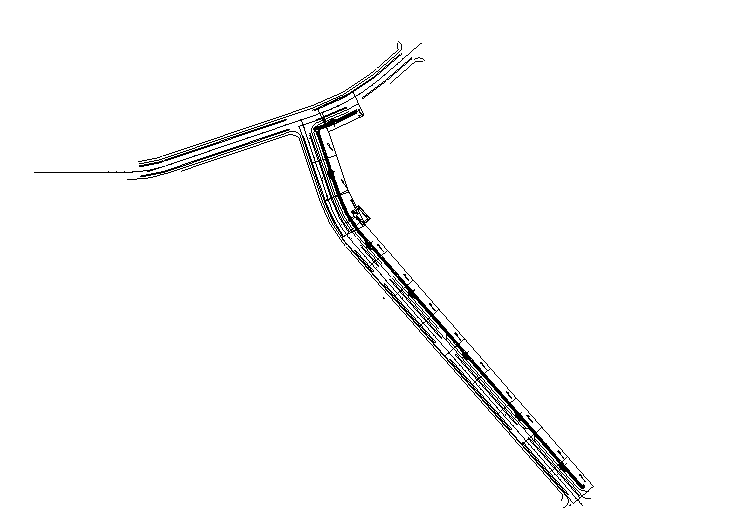

管廊平面图
