高层商业综合体公寓子项强弱电施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:超高层建筑
  • 建筑地上层数:54层
  • 负荷等级:一级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:江苏
该附件为江苏高层商业综合体公寓子项强弱电施工图,设计范围10/0.4kV变配电系统;电力配电系统;照明、插座系统;建筑物防雷、接地系统及安全措施;消防报警及联动系统;建筑能耗监测系统;电话、数据通讯系统;综合布线系统;有线电视系统;业务及应急广播系统;综合安全防范系统(含视频安防监控系统、入侵报警系统、出入口控制系统、电子巡更系统等)

电力平面图



火警平面图


弱电平面图
竖向低压干线系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

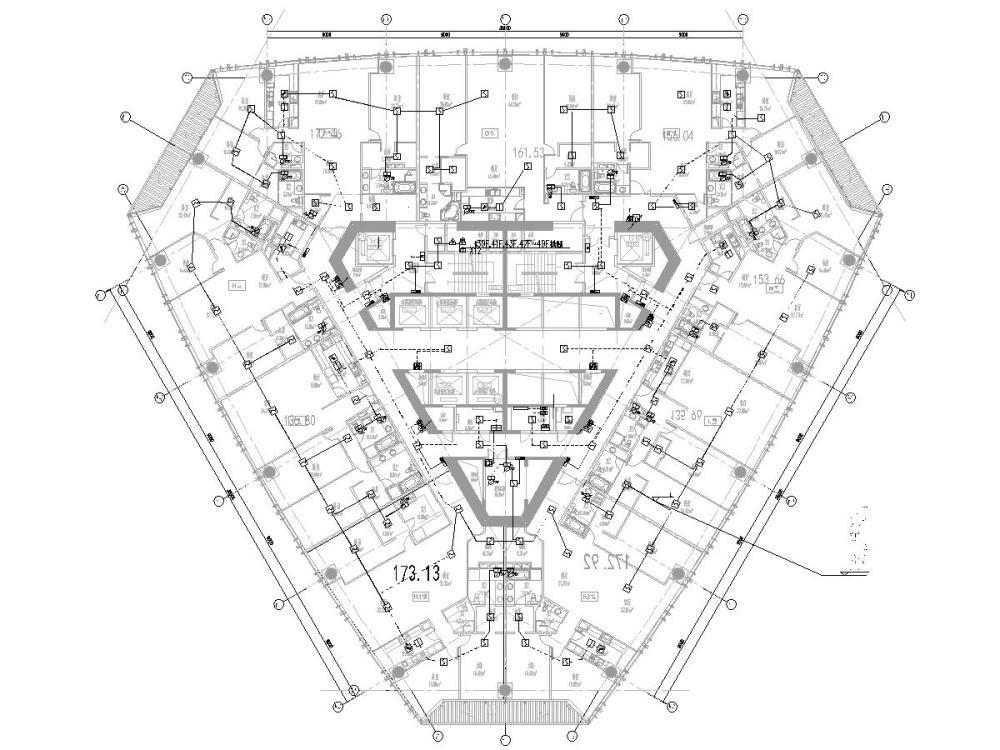

  • 高层商业综合体 - 1
    高层商业综合体 - 1

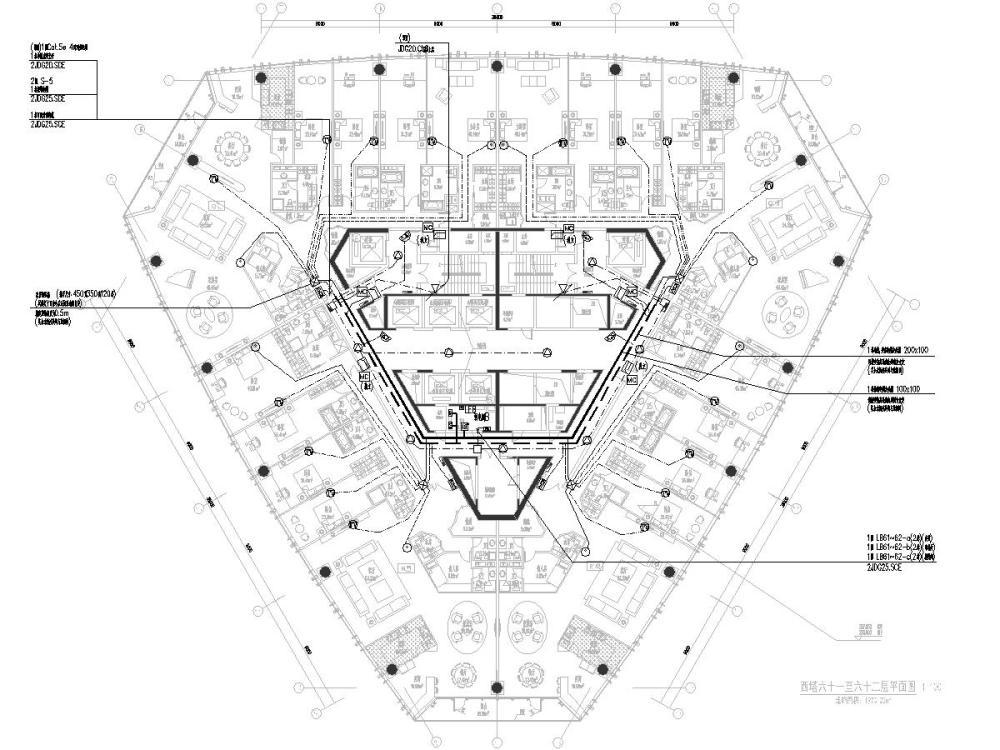

  • 高层商业综合体 - 2
    高层商业综合体 - 2

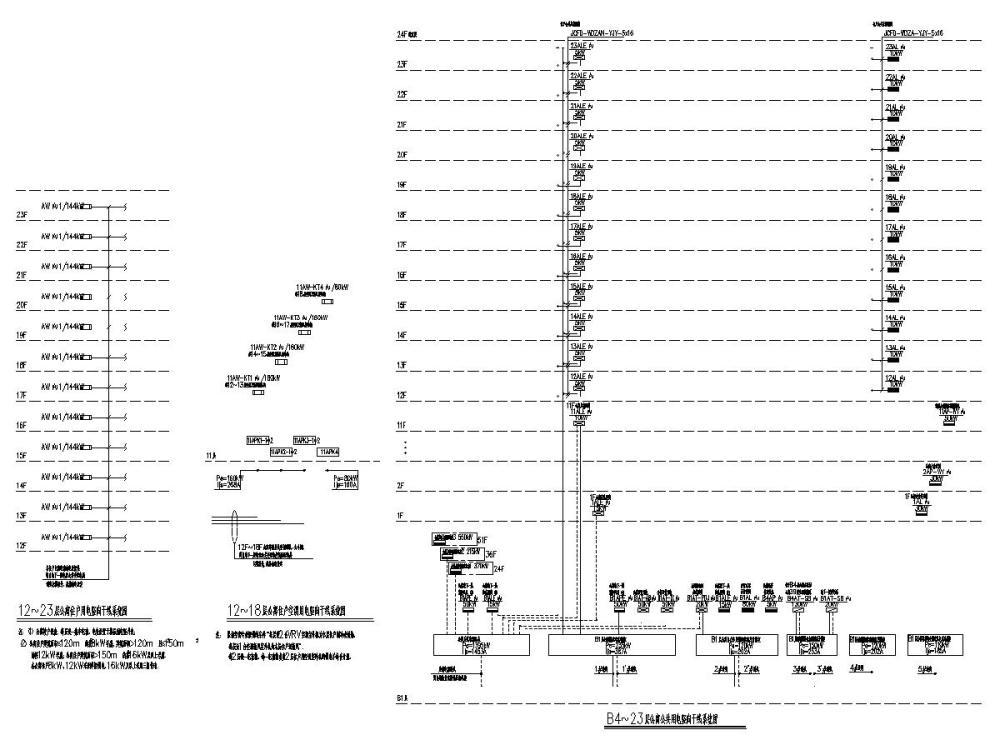

  • 高层商业综合体 - 3
    高层商业综合体 - 3

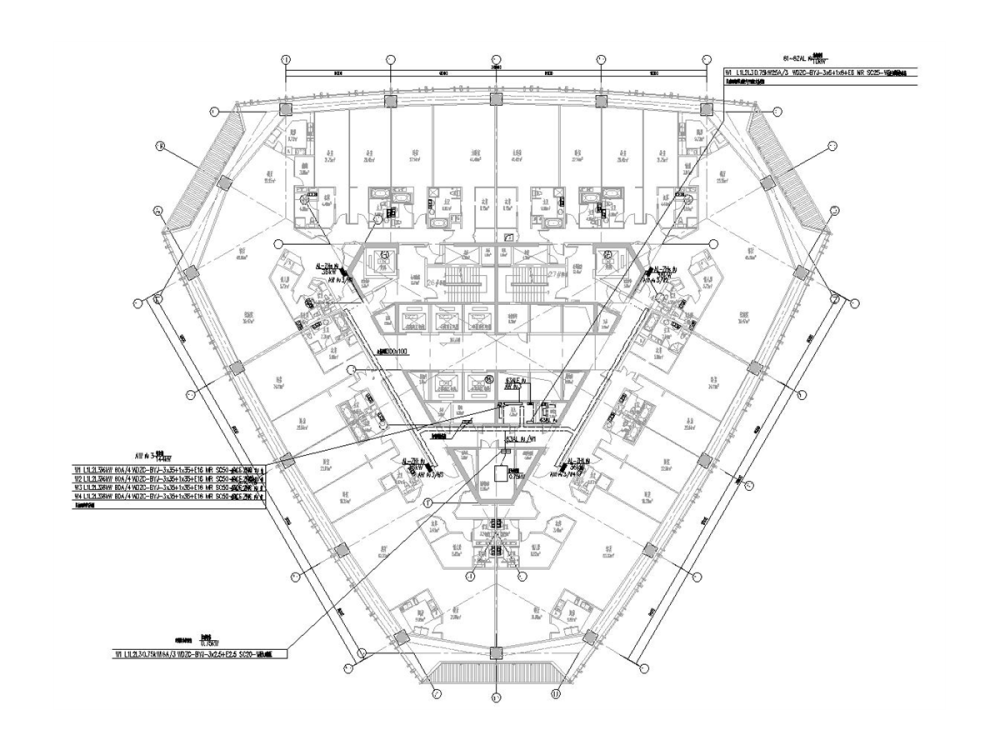

  • 高层商业综合体 - 4
    高层商业综合体 - 4
以上是部分截图,请下载附件后查看完整高清内容
