知名达广场夜景照明CAD施工图纸（2016）

概况：

该项目为知名某达广场标准版B-01 10.2+2.0标准版研发项目，建筑面积为10.2万平方米。

1．该项目为220/380V供配电系统，采用放射式供电方式；

2．计量：夜景照明配电系统均在上级配电箱（柜）进行计量；

3．无功功率补偿：气体放电灯具采用分散补偿方式，LED光源灯具采用的开光电源必须具有无功功率不补偿功能，确保每个灯具运行时功率因数达到0.9。

设计范围：

主要针对B_01购物中心室外夜景照明设计,含建筑外立面的夜景照明设计，各雨篷、挑檐照明设计。

部分图纸摘录：

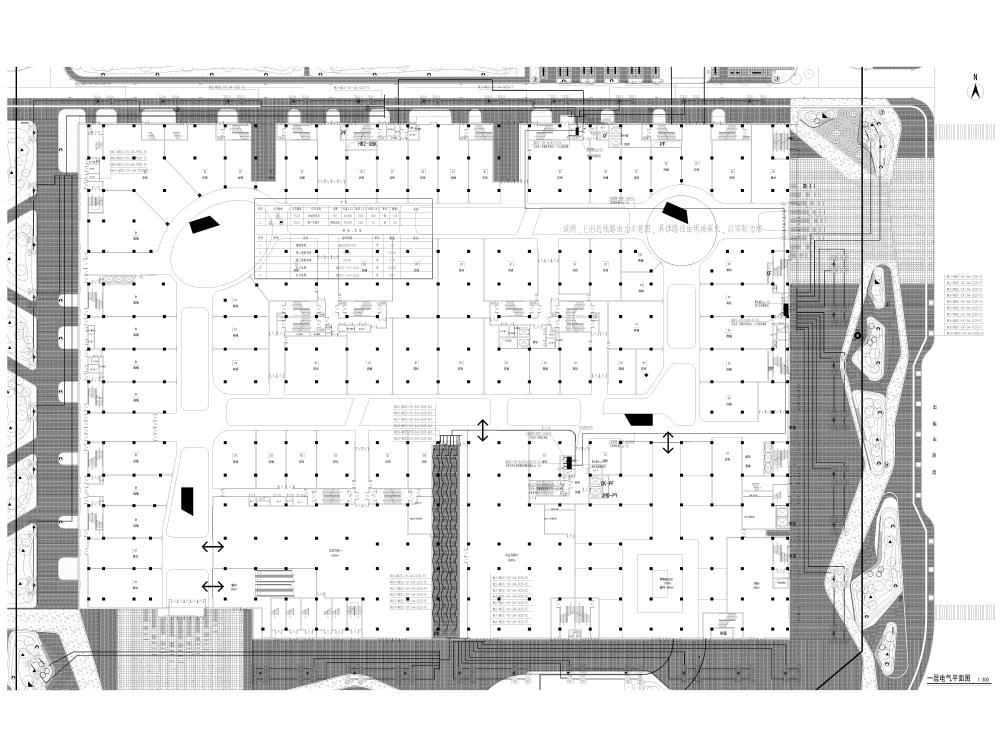

电气平面图

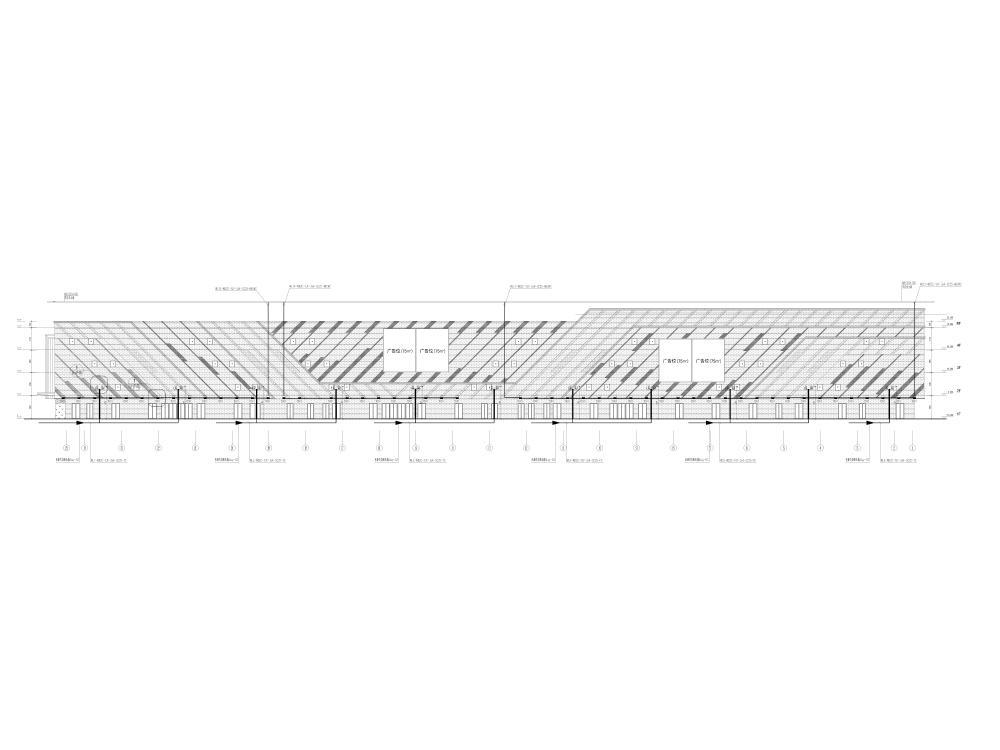

立面照明平面图

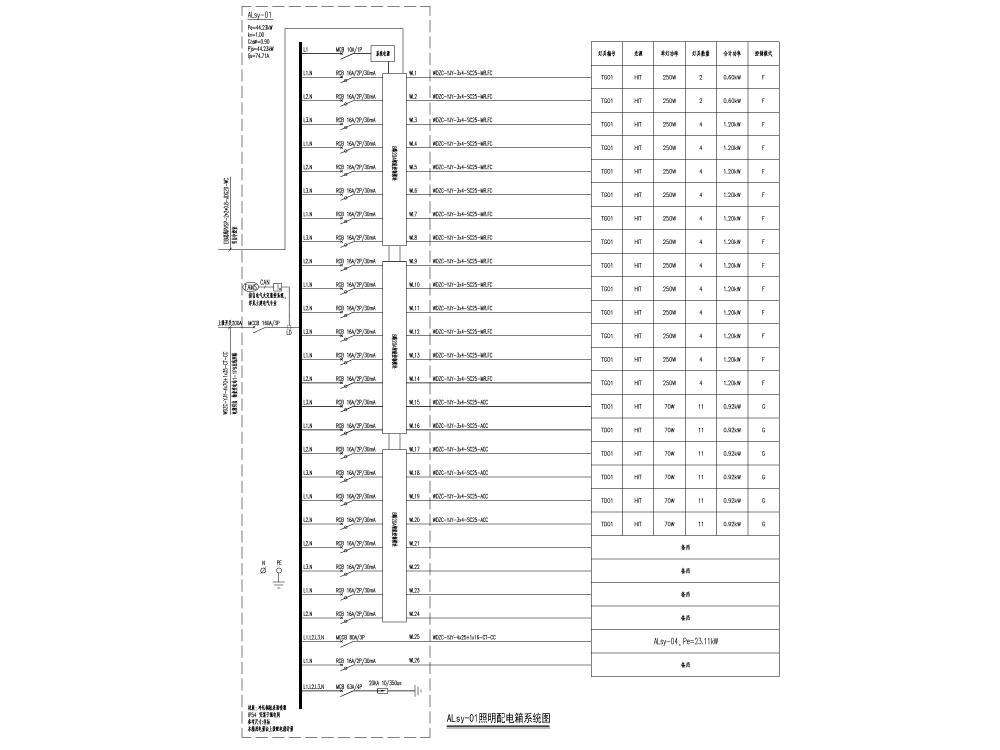

配电箱系统图

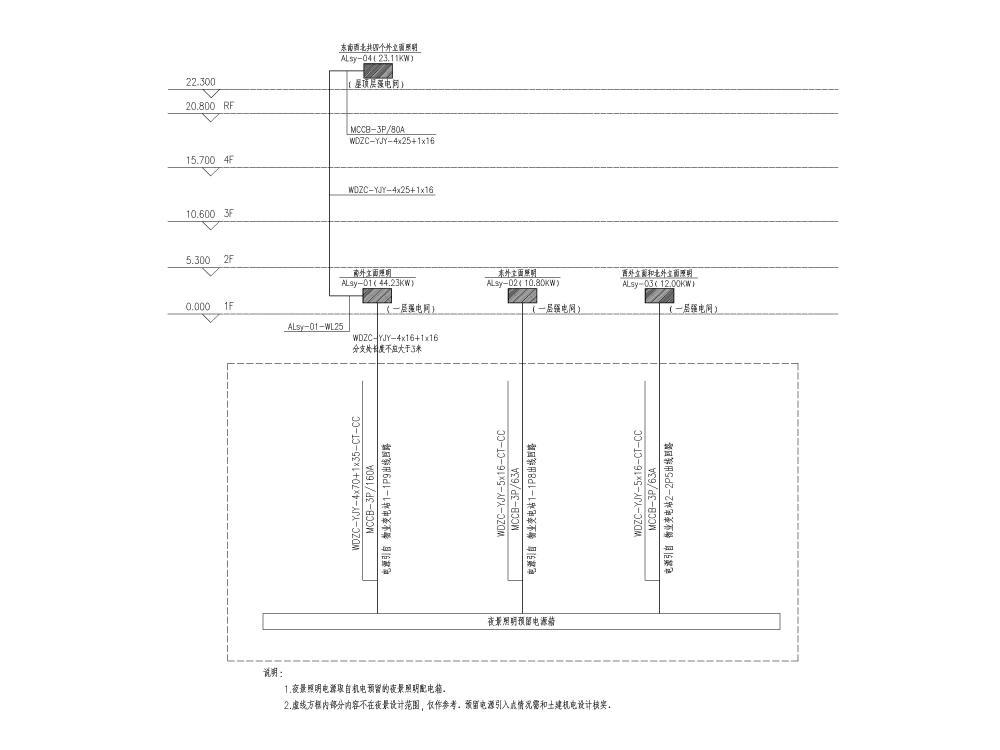

配电干线竖向系统图

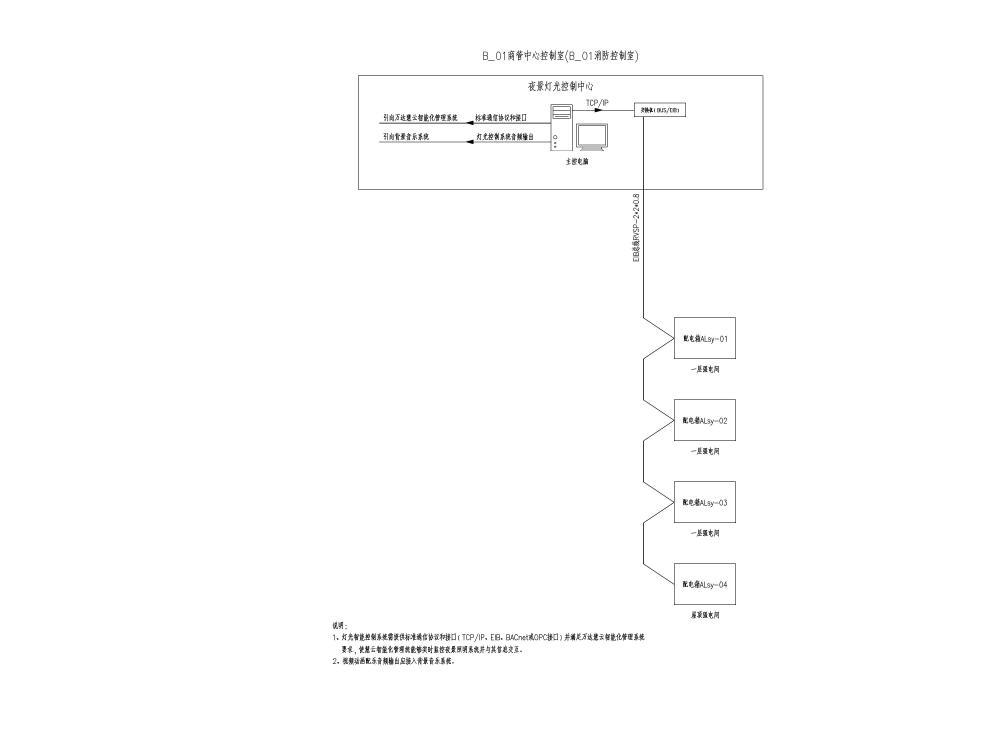

夜景灯光控制系统原理图

灯具节点图
