医院给排水CAD图纸

附件详情

项目概要
本建筑为廊坊市某医院手术室、ICU及设备房,建筑面积5344平方米。
设计范围
该资料包括:手术层及设备层生活给水系统、热水供应系统、污水排水系统、消火栓系统、自动喷水灭火系统。
生活给水系统、热水供应系统
水源:由低区供水系统供水。
热水:院内锅炉房新建换热站提供。采用全日制供水,供水温度65℃,回水温度50℃。
生活热水主要供应淋浴用水,洗脸(手涤)盆用水及其他用水。采用水平式供水。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

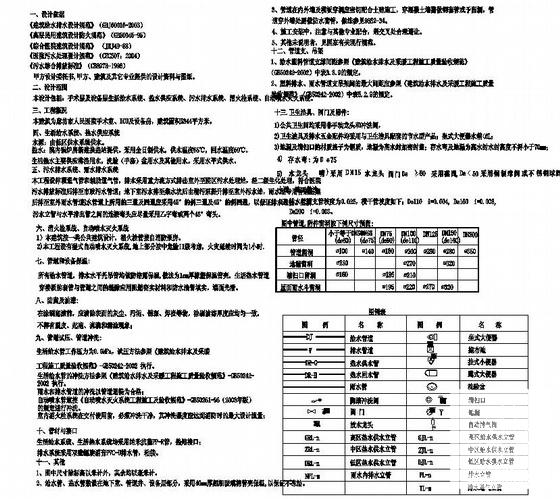

  • 医院给排水图纸 - 1
    医院给排水图纸 - 1

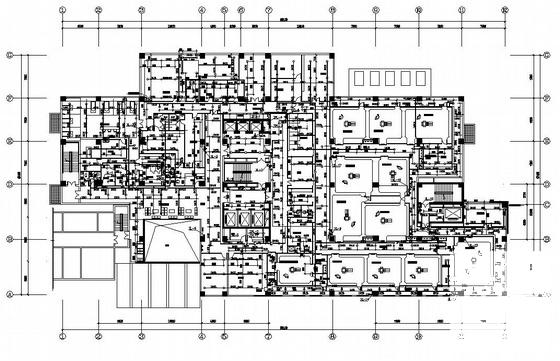

  • 医院给排水图纸 - 2
    医院给排水图纸 - 2

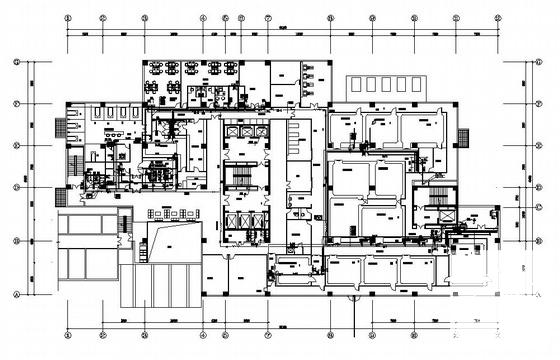

  • 医院给排水图纸 - 3
    医院给排水图纸 - 3

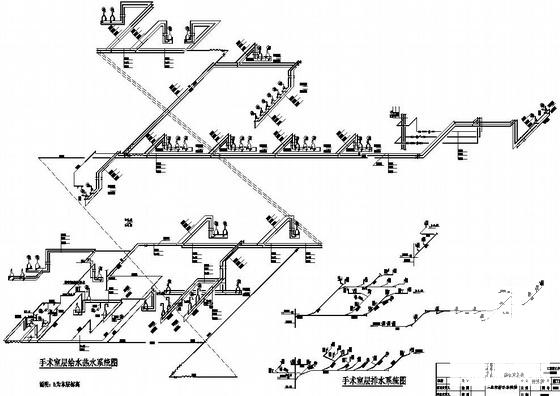

  • 医院给排水图纸 - 4
    医院给排水图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
