商住楼水电施工CAD图纸

附件详情

广东,东莞某商住楼水电施工图,
1)本小区包括A~C栋单体。
该项目为A1,A2栋,A1栋与A2栋对称,共十八层,建筑高度:56.10米,建筑面积9184m , 属于二类高层普通住宅。
2)本项目生活泵房设于地下室。
3)生活供水系统:采用无负压供水
4)排水系统:室外排水体制为雨污分流,室内为污粪分流,粪水进化粪池经处理后排入小区污水管网。
5)住宅卫生间排水支管在本层沉箱内安装。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

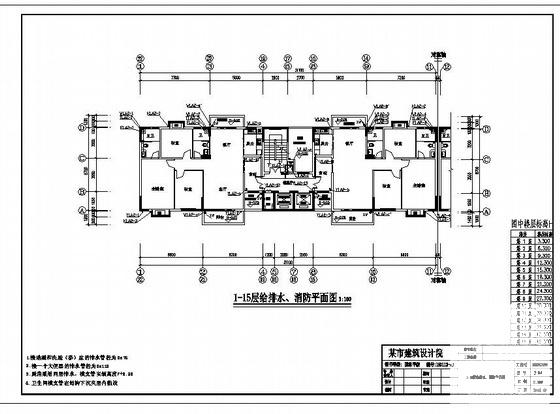

  • 水电施工图纸 - 1
    水电施工图纸 - 1

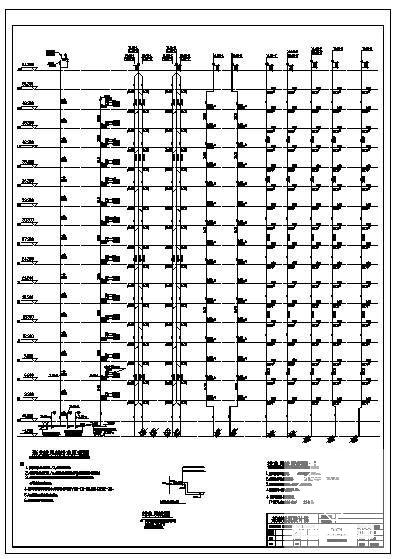

  • 水电施工图纸 - 2
    水电施工图纸 - 2

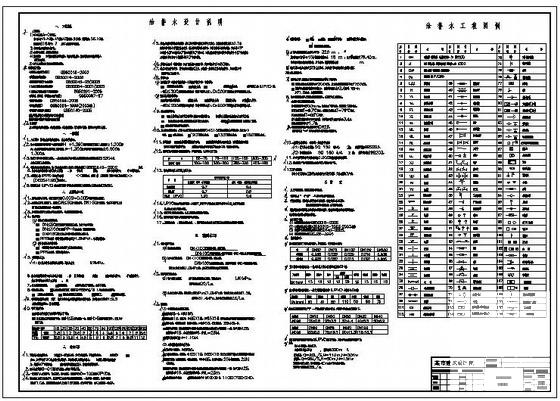

  • 水电施工图纸 - 3
    水电施工图纸 - 3

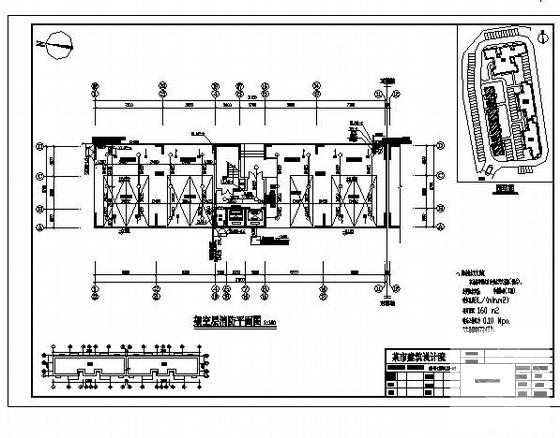

  • 水电施工图纸 - 4
    水电施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
