高层综合楼消防给水CAD图纸

  • 建筑类别:综合楼
  • 建筑地上层数:12层
  • 出图日期:2005
  • 设计内容:消火栓, 自动喷水

附件详情

高层综合楼消防给水该资料包含地下室消防给水平面图;首层消防给水平面图;各层消防给水平面图,主泵侧立面图,稳压泵侧立面图,喷淋泵组系统图;消火栓泵组系统图;自动喷淋给水系统原理图等等,很详细!
很值得龙友们参考!
该资料中的建筑为十二层,楼高48米,属高层民用建筑中的一类综合楼,设置消火栓给水系统、自动喷淋系统及水喷雾系统。地下室消防水池储水432立方米,天面水箱 20立方,高出最不利点消火栓9.22米。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

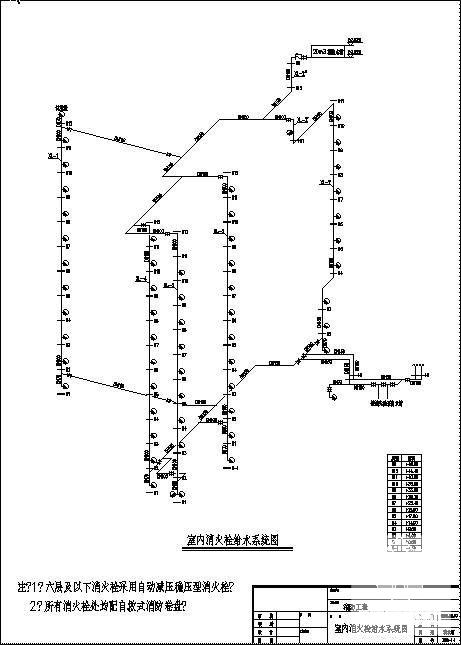

  • 高层综合楼消防 - 1
    高层综合楼消防 - 1

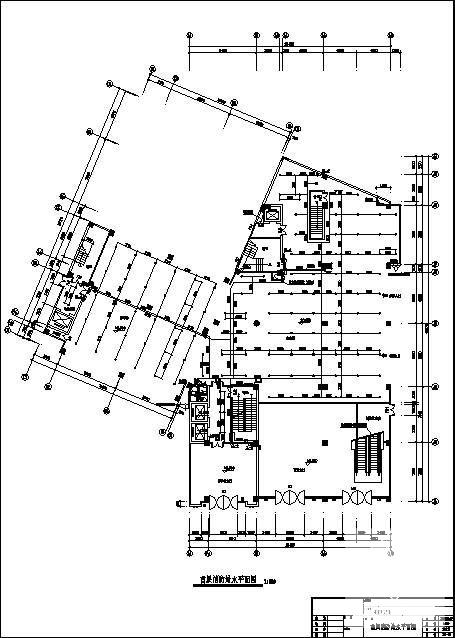

  • 高层综合楼消防 - 2
    高层综合楼消防 - 2
以上是部分截图,请下载附件后查看完整高清内容
