公路盖板涵施工CAD图纸17张
附件详情
- 盖板涵工程数量表
- 板式明涵布置图2
- 矩形中板钢筋构造图
- 矩形板边板钢筋构造图
- 台帽钢筋构造图
- 支撑梁钢筋构造图
- 涵面铺装钢筋构造图
- 搭板钢筋构造图
- 搭板一般构造图
- 明盖板涵一般构造图
- 盖板涵涵台构造图
- 盖板(中板)钢筋构造图
- 八字墙构造图
- 涵台台帽钢筋构造图
- 盖板(边板)钢筋构造图
- 盖板涵面铺装构造图
- 盖板涵支撑梁构造图
附件详情
盖板涵台帽与行车道板之间垫1cm厚的油毛毡，行车道板两端设栓钉孔与台帽锚固。台后填土必须在锚固孔及台墙混凝土强度达到70％方可进行，并在两端台后同时进行。地基承载力不得小于250Kpa。施工中注意当桥台做完后,做台底铺砌,然后安装桥面板,板未安装前禁止台背填土。台身及基础石料标号不小于MU35。台帽与行车道板间垫一层1cm厚油毛毡。绳绑捆起吊,不准利用锚栓孔吊装。
……共计17张，设计于

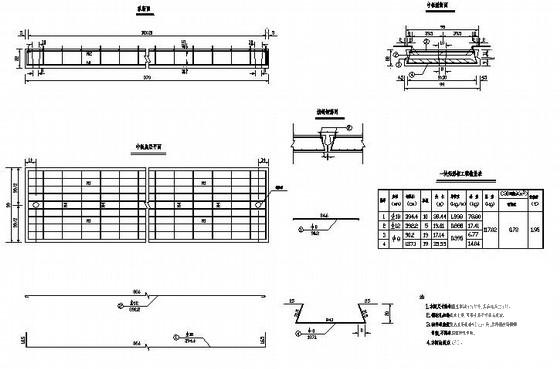

矩形中板钢筋构造图

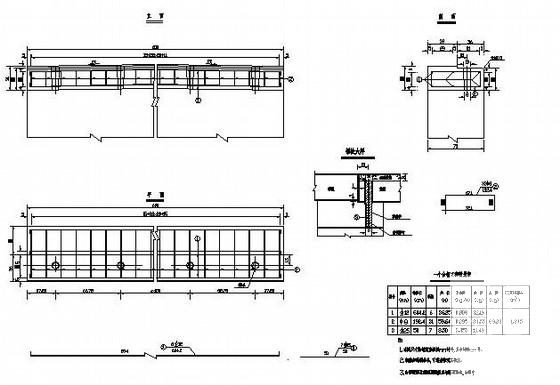

台帽钢筋构造图

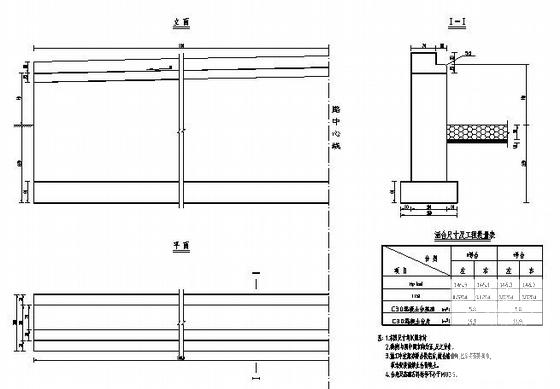

盖板涵涵台构造图

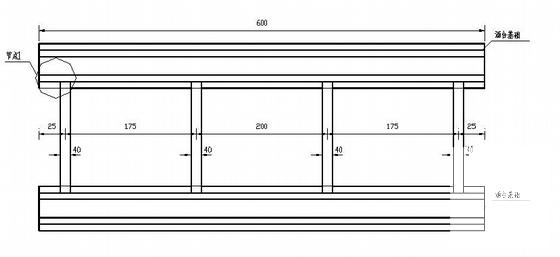

支撑梁平面布置(示意)
