20m钢筋混凝土现浇连续箱梁桥施工CAD图纸设计

  • 位置:广东
  • 编制时间:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:20m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥

附件详情

  • 20m现浇钢筋混凝土连续箱梁计算书25页
  • 图纸47张:
  • 工程数量表

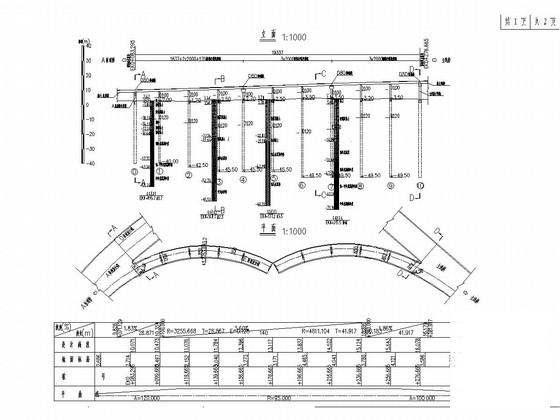

  • 桥型布置图2
  • 墩台桩位坐标示意图
  • 箱梁一般构造图10张
  • 箱梁普通钢筋布置图2
  • 箱梁钢筋布置图2
  • 端横隔板钢筋布置图2
  • 中横隔板钢筋布置图2
  • 跨间横隔板钢筋布置图2
  • 梁底调平块钢筋布置图
  • 防震挡块钢筋构造图
  • 桥墩一般构造图3
  • 过渡桥墩墩帽钢筋布置图
  • 墩柱钢筋布置图3
  • 系梁钢筋布置图2
  • 桩基钢筋构造图2
  • 支座垫石钢筋构造图
  • 盆式橡胶支座构造图
  • 加强型混凝土墙式护栏一般构造图
  • SA级(43.2)加强型护栏钢筋布置图及数量
  • 加强型混凝土墙式护栏挡板构造图
  • 桥面现浇层加强钢筋布置图
  • 桥面现浇层钢筋布置图
  • 桥面伸缩缝接线处理图
  • D80型伸缩缝构造图
  • 桥面泄水管构造图
  • 桩基检测管布置图

附件详情

汽车荷载等级:公路-I 级;车道数:2;汽车荷载增大系数:1.2(考虑小跨径桥梁偏载更大)。跨径组合为(16.37+2x20+17)m+3x20m+3x20m。平面位于A=120m 右偏缓和曲线、R=95m 右偏圆曲线、A=100m 右偏缓和曲线上。上部构造采用钢筋混凝土现浇连续箱梁,连续箱梁采用C40 混凝土,各联箱梁满堂支架一次性浇注,下部构造采用独柱墩,钻孔灌注桩基础。桥梁起点和终点分别与A 匝道桥和主线桥相连。连续箱梁结构高度140cm,
截面上宽850cm,下宽450cm,悬臂长度200cm。
……共计47张CAD,附计算书,设计于

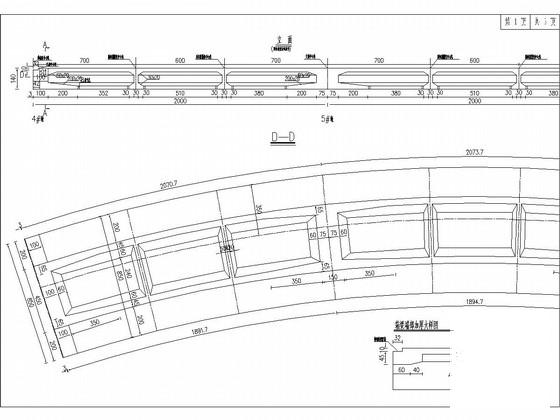

第二联箱梁一般构造图(一)

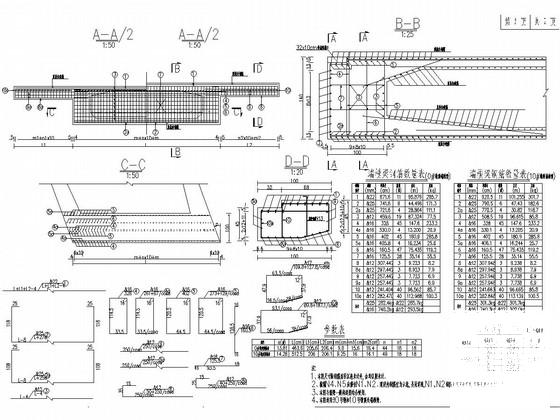

端横隔板钢筋布置图

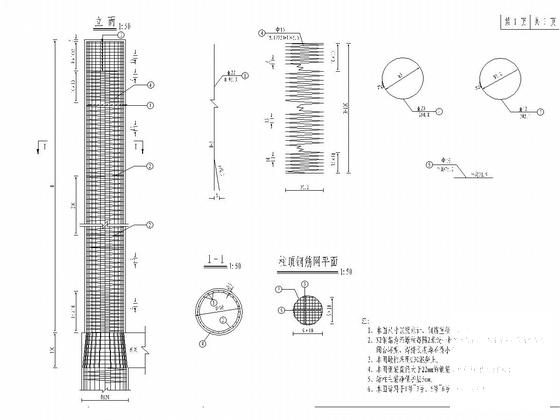

墩柱钢筋布置图(一)

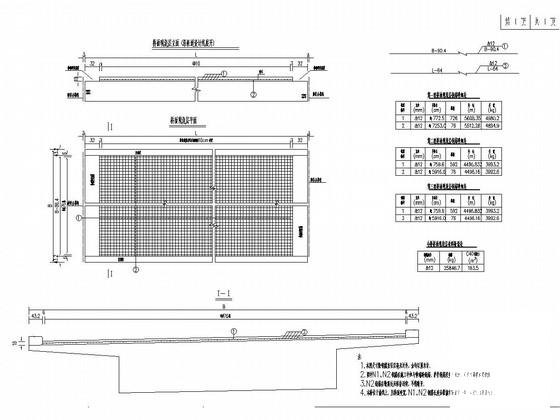

桥面现浇层钢筋布置图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 钢筋混凝土施工设计 - 1
    钢筋混凝土施工设计 - 1
  • 钢筋混凝土施工设计 - 2
    钢筋混凝土施工设计 - 2
  • 钢筋混凝土施工设计 - 3
    钢筋混凝土施工设计 - 3
  • 钢筋混凝土施工设计 - 4
    钢筋混凝土施工设计 - 4
  • 钢筋混凝土施工设计 - 5
    钢筋混凝土施工设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
