复合式衬砌隧道初步设计通用图纸cad平面布置图

附件详情

  • 洞门方案图
  • 分离隧道主洞建筑限界及内轮廓设计图
  • 紧急停车带建筑限界及内轮廓设计图
  • 车行及人行横道建筑限界及内轮廓方案图
  • 复合衬砌设计参数表
  • 隧道明洞衬砌(CMa)设计图
  • 隧道明洞衬砌(CMb)设计图
  • C5a型复合式衬砌设计图
  • C5b型复合式衬砌设计图
  • C4a型复合式衬砌方案图
  • C4b型复合式衬砌设计图
  • C3a型复合式衬砌方案图
  • C3b型复合式衬砌设计图
  • C2型复合式衬砌设计图
  • CJ2型复合式衬砌设计图
  • SJ3型复合式衬砌设计图
  • CJ4型复合式衬砌设计图
  • 紧急停车带、车行横通道 平面布置图
  • 车行横通道纵断面图
  • 人行横通道纵断面图
  • 人行横通道衬砌断面设计图4
  • 车行横通道衬砌断面设计图4
  • 超前管棚预支护方案图
  • 超前小导管预支护方案图
  • 超前锚杆预支护方案图
  • 洞内外排水总体图2
  • 明洞防、排水方案图(CMa)
  • 车行及人行横通道衬砌防、排水方案图
  • 洞身衬砌防、排水方案图
  • 沉降缝、施工缝防排水方案图
  • 中心沟排水管 设计方案
  • 中心排水沟检查井 设计方案
  • 洞内路缘排水沟方案图
  • 监控量测方案图2
  • 超前地质预报方案图
  • 岩溶处理动态 设计方案
  • 灰岩地段超前探水动态设计图
  • 全断面超前预注浆堵水设计图
  • 局部超前预注浆堵水设计图
  • 破碎带地段径向止水方案设计图
  • 隧道路面结构方案图2
  • 路面板块划分方案图
  • 洞内外路面衔接方案图
  • 洞内装饰方案图

附件详情

行车主洞净空断面面积为(路面上):66.50平方米,周长:31.89米。内轮廓满足±3%超高的要求。紧急停车带净空断面面积为(路面上):89.17平方米,周长:37.69米。车行横通道路面上净空断面积29.82平方米,周长20.85米。人行横通道路面上净空断面积6.32平方米,周长9.73米。隧道洞口明洞衬砌,最大填土高度不超过5米,横坡小于20%。二次衬砌拱、墙采用C35模筑钢筋防水混凝土,仰拱采用C35普通钢筋混凝土。
隧道路面:上面层为5cm厚细粒式沥青混凝土(AC-13C)+中面层为7cm厚中粒式沥青混凝土(AC-20C)+下面层为24cm厚C40水泥混凝土+15cm厚C20混凝土整平层(无仰拱地段)。
隧道装饰:隧道拱顶部分采用深色防火涂料、边墙高度3.5米范围内采用白色反光型水泥漆修饰。
……共计52张CAD,设计于

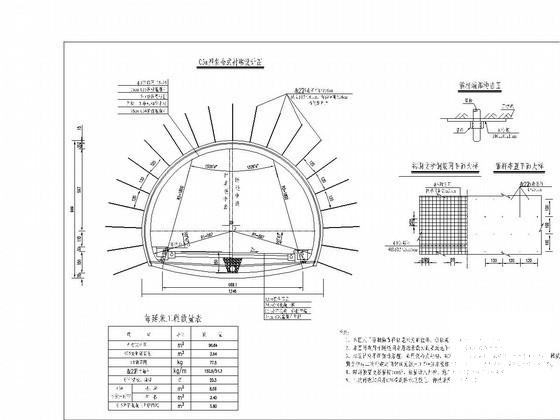

C3a型复合式衬砌方案图

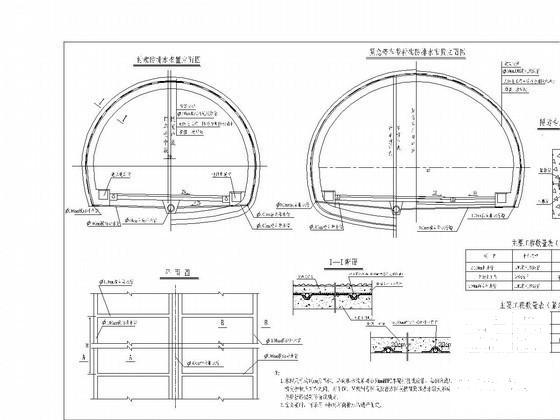

洞身衬砌防、排水方案图

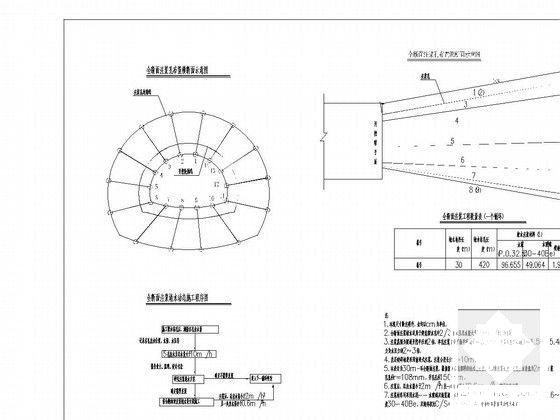

全断面超前预注浆堵水设计图

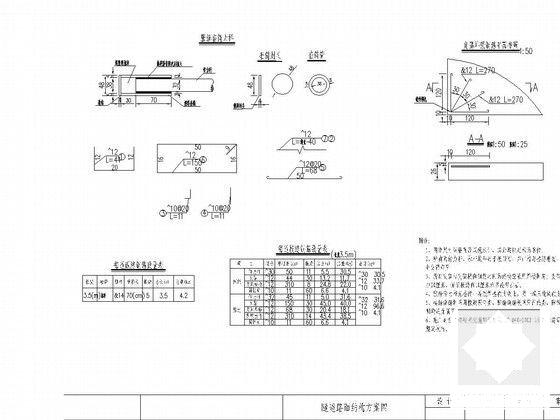

隧道路面胀缝及角隅补强

洞内装饰方案图

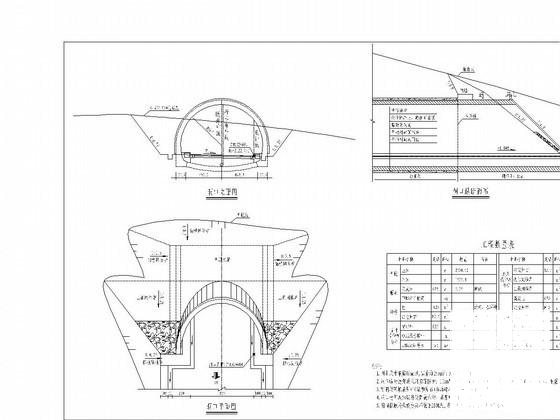

明洞防、排水方案图(CMa)

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 设计平面布置图 - 1
    设计平面布置图 - 1
  • 设计平面布置图 - 2
    设计平面布置图 - 2
  • 设计平面布置图 - 3
    设计平面布置图 - 3
  • 设计平面布置图 - 4
    设计平面布置图 - 4
  • 设计平面布置图 - 5
    设计平面布置图 - 5
  • 设计平面布置图 - 6
    设计平面布置图 - 6
以上是部分截图,请下载附件后查看完整高清内容
