市政道路照明设计施工大样图13张cad平面图

附件详情

设计依据:《 低压配电设计 规范》GB50054-近代
道路等级：城市次干道。道路全长532.264m，双向4车道，路幅宽度26m。
……
该项目 照明设计标准 ：
次干路：平均亮度Lav≥1.0cd/ 平方米;
平均照度Eav≥15lx;
平均亮度均匀度Lmin/Lav≥0.4;
平均照度均匀度Emin/Eav≥0.35;
功率密度值LPD≤0.7W/m2。眩光阈值增量T1最大初始值≤10%
以上为设计值满足范围，标准路段设计计算值照度为18.4lx，照度均匀度为0.39，眩光阀值增量T1最大初值≤10%。

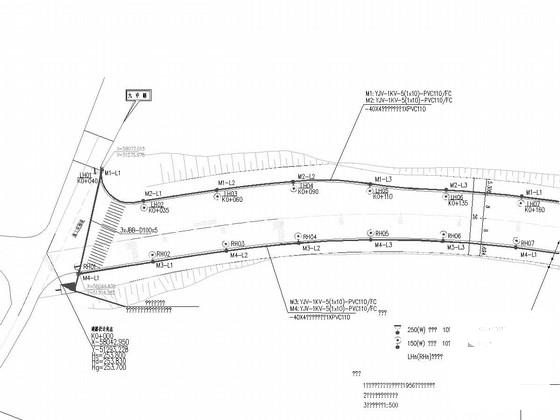

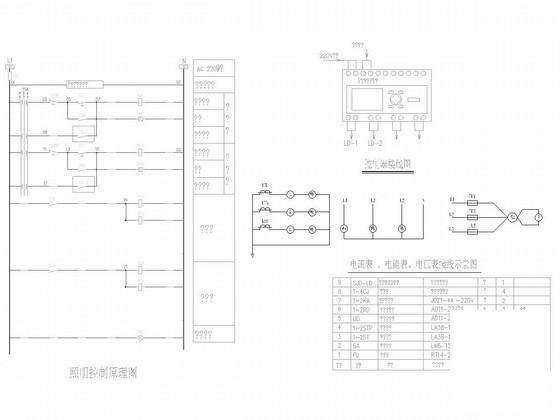

该项目用电负荷为三级负荷，用电设备总容量为8.3kW。该项目照明设备采用专用室外照明配电箱供电，配电箱防护等级不低于IP65。配电箱进线电源由业主根据道路周边实际情况引自临近道路照明箱变低压回路。配电系统采用路灯单灯补偿的方式：每盏灯具加电容器，补偿后功率因数达到0.85以上；供电系统按照不同用电性质实现低压集中计量方式。道路照明采用常规低杆灯照明方式，灯杆对称布置在两侧人行道上。灯杆采用单臂灯，高度为10m，灯具光源功率为150W，灯杆悬挑长度1.5m，仰角10°，灯杆间距30m左右。
……
共计13张，设计于12月
