32m+55m+32m单箱两室变高度预应力连续箱梁桥图纸61张cad构造图

  • 位置:贵州
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:134m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 01 设计说明
  • 02 全桥主要材料及工程数量表
  • 03 桥位平面图

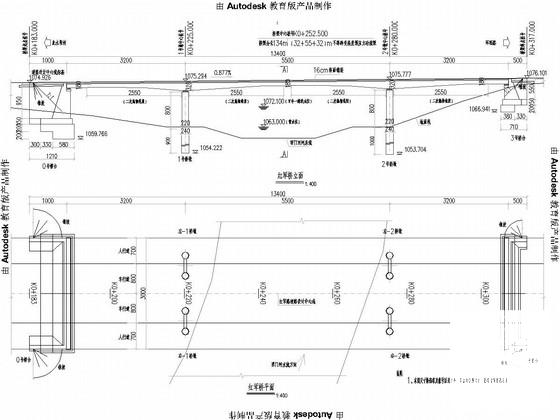

  • 04 桥型布置图2
  • 05 箱梁标高图
  • 06 箱梁标准横断面图
  • 07 箱梁一般构造图4
  • 08 箱梁纵向预应力钢束布置图4
  • 09 箱梁纵向预应力钢束坐标图3
  • 10 箱梁纵向预应力钢束数量表
  • 11 箱梁纵向预应力钢束锚具一般构造图
  • 12 箱梁梁端槽口一般构造图
  • 13 箱梁普通钢筋构造图7
  • 14 横隔板钢筋布置图
  • 15 齿板一般构造图
  • 16 齿板钢筋布置图2
  • 17 箱梁梁端槽口锚下钢筋布置图
  • 18 箱梁纵向预应力钢束封锚钢筋布置图
  • 19 箱梁加强钢筋布置图
  • 20 箱梁定位钢筋布置图
  • 21 端横梁钢束布置图
  • 22 端横梁钢筋布置图
  • 23 端横梁锚下、定位及封锚钢筋布置图
  • 24 中横梁钢束布置图
  • 25 中横梁钢筋布置图
  • 26 中横梁锚下、定位及封锚钢筋布置图
  • 27 起点岸桥台一般构造图
  • 28 终点岸桥台一般构造图
  • 29 桥台前墙、侧墙钢筋钢筋构造图
  • 30 桥台台帽钢筋构造图
  • 31 桥墩一般构造图
  • 32 桥墩墩柱、桩基钢筋构造图2
  • 33-34 系梁钢筋构造图2
  • 35 桥墩墩顶垫块、挡块钢筋构造图
  • 36 墩台梁底垫块、挡块钢筋构造图2
  • 37 桥台搭板钢筋构造图
  • 38 桥台搭板一般构造图
  • 39 桩基础混凝土质量检测管构造图
  • 40 桥面铺装图
  • 41 人行道设计图
  • 42 人行道栏杆设计图
  • 43 伸缩装置安装图
  • 44 桥梁排水一般构造图2
  • 46 支座安装示意图

附件详情

设计依据:《公路桥涵施工技术规范》(JTG/T F50—近代);《公路桥梁抗想·震设计细则》(JTG/T B02-01—近代)
设计车速:40 km/h。设计荷载:汽车荷载:公路 —Ⅰ级。人群荷载:3.45kN/m2。城市桥梁按分幅设计,桥位平面处于直线段上。桥梁采用32m+55m+32m变高度预应力混凝土连续箱梁,全长为134m。桥上纵坡0.877%;横坡为1.5%。连续梁偏载系数取1.15;混凝土容重取 26 kN/m3。连续箱梁断面采用单箱两室,半幅桥宽为14.99m。跨中梁高为1.8m,中支点处梁高为3.2m,箱梁断面悬臂长为2.245m,箱室宽为10.5m。箱梁顶、底板横坡随桥面,腹板保持铅垂。
箱梁梁肋跨中厚50cm,距梁端5.21m处开始向梁端由0.5m过渡到0.9m,渐变长度为3.71m;距中支点6.25m处开始向中支点由0.5m过渡到0.8m,渐变长度为5m。箱梁底板采用相同的渐变方式,渐变范围和梁肋相同,顶板由跨中0.25m板厚变至梁端0.5m板厚,由跨中0.25m板厚变至中支点0.5m板厚;底板由跨中0.25m板厚变至梁端0.45m板厚,由跨中0.25m板厚变至中支点0.5m板厚。梁端设1.5m宽端横梁;中支点处设置宽2.5m的中横梁;中跨跨中设一横隔板,厚度为0.3m。端横梁与中横梁均施加预应力。箱梁采用一次张拉预应力,整体落架的施工方法。箱梁顶面设置6cm钢筋混凝土调平层,其上设置防水层,防水层上设10cm沥青混凝土面层,铺装层共厚16 cm。
下部结构桥墩为双柱式圆柱墩,墩径2.2m,采用桩基础,桩径2.4m。桥台为重力式桥台,基础为明挖扩大基础,要求基底搁置于地基容许承载力≥0.5Mpa的低压缩性岩基上。
……
主要材料:混凝土C25、C30、C50。C25片石混凝土。普通钢筋:R235、HRB335。预应力钢绞线:1x7(七股)标准型钢绞线,公称直径为15.20mm,公称截面积140mm。混凝土中水泥避免采用早强水泥,骨料应采用洁净、质地坚固、级配合格、粒径形状良好的骨料; 预应力钢绞线采用1x7(七股)标准型钢绞线,公称直径为15.20mm,公称截面积140mm,预应力钢筋抗拉强度标准值f pk=1860MPa,抗拉强度设计值f pk=1260MPa,抗压强度设计值f pd =390MPa,弹性模量Es=1.95×105MPa。桥台处设置伸缩量为GQF-C80型伸缩缝。桥台处设置GPZ(Ⅱ)4DX型盆式橡胶支座、GPZ(Ⅱ)4SX型盆式橡胶支座。
……
共计60张,设计于

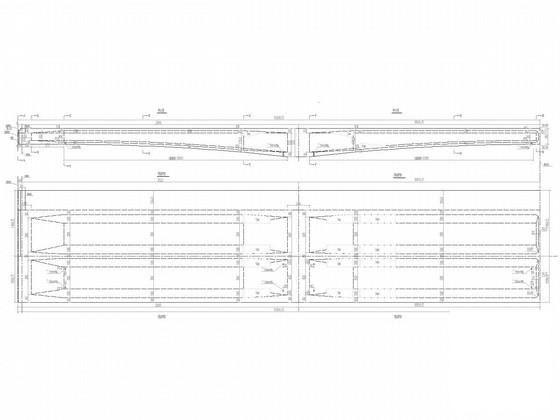

箱梁一般构造图

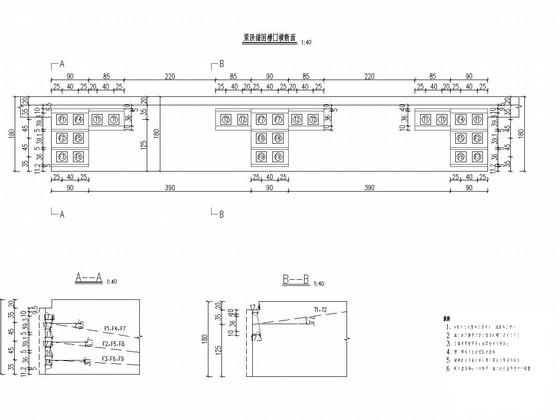

箱梁梁端槽口一般构造图

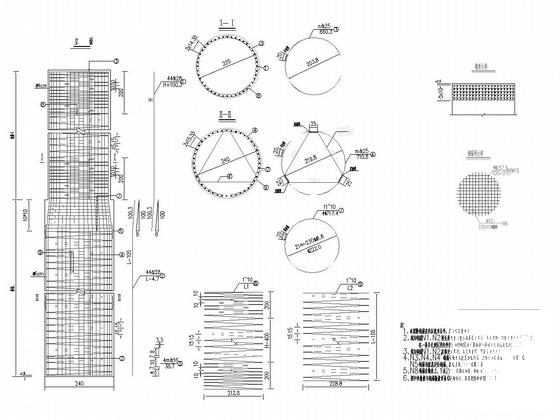

桥墩墩柱、桩基钢筋构造图

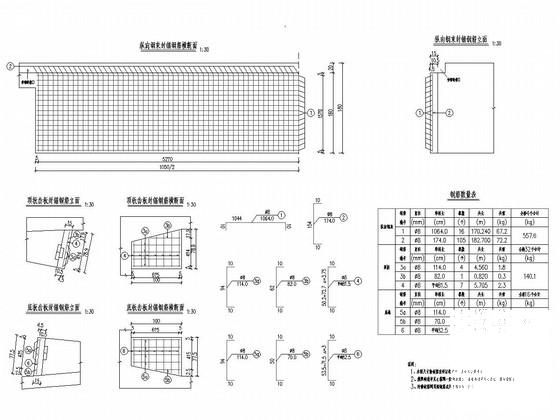

箱梁纵向预应力钢束封锚钢筋布置图
