城市次干道道路给排水工程施工图纸设计27张cad平面图

附件详情

  • 资料目录
  • 施工 设计说明
  • 给排水工程数量表
  • 给水系统图
  • 污水系统图
  • 雨水汇水范围图

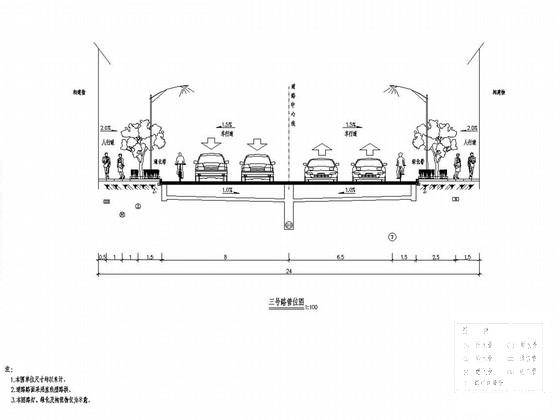

  • 管位图
  • 给排水平面图
  • 给水管道纵断面图
  • 污水管道纵断面图
  • 雨水管道纵断面图
  • 给水 节点详图
  • 管道基础图
  • 检查井底板配筋图
  • 普通钢筋砼井座详图
  • 防沉降井座详图

附件详情

本道路总长约323.1m,规划路幅24m。道路等级为城市次干道,设计车速为30Km/h。该资料内容为工程范围内的给水、污水、雨水管道设计。
……
主要技术指标:
道路等级:城市次干路
设计速度:30km/h
道路交通量达到饱和状态时的道路设计年限:10年
路面结构设计使用年限:10年(沥青)
交通标志最小净空要求:标志板下缘距路面的高度一般为150cm~250cm。设置在小型车比例比较大的 城市道路 时,下缘距地面高度可根据实际情况减小,但不宜小于120cm。设置在有行人、非机动车的路侧时,设置高度应大于180cm。
……
该项目污水管采用开槽法施工。污水管道选用HDPE缠绕增强管(B型结构壁管),承插式电熔连接,环刚度不小于8kN/m2。
3、管道基础:HDPE缠绕增强管采用砂石基础,即片石灌砂30cm+砂夹石10cm,其上用5cm厚中粗砂找平,详见管道基础图。施工中必须使基础与管道结合紧密,要求确保基槽管道两侧回填土的密实度。
……
共27张,。

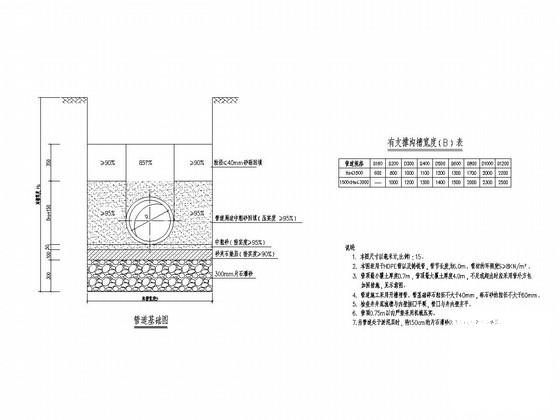

管道基础图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 道路工程施工平面图 - 1
    道路工程施工平面图 - 1
  • 道路工程施工平面图 - 2
    道路工程施工平面图 - 2
以上是部分截图,请下载附件后查看完整高清内容
