居住区门厅、幼儿园幕墙施工图纸cad平面图

  • 建筑类别:住宅,教育
  • 民用建筑设计使用年限:50年
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:52张
  • 设计年代:近代
该附件为 5.8万平米幼儿园及居住区门厅幕墙及放大窗工程施工图
项目概要:工程地址:项目位于贵州省贵阳市,工程规模:总占地面积约123376.2m,其中净建设占地面积为77401.5m,总建筑面积约65万m,计容建筑面积约为44万m。其中一期住宅及配套公建工程的幕墙及放大窗面积约暂估5.80万平米
主要包括:专项设计说明、首层平面图、二层平面图、屋顶层平面图、立面图、墙身详图、局部详图、 节点图 ;居住区门厅、幼儿园埋件平面图、埋件加工图等


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

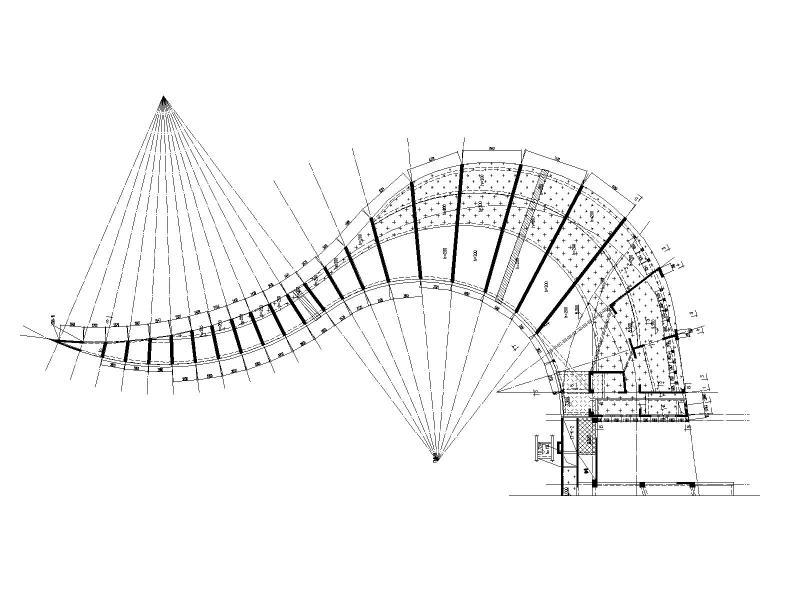

  • 幼儿园幕墙施工图 - 1
    幼儿园幕墙施工图 - 1

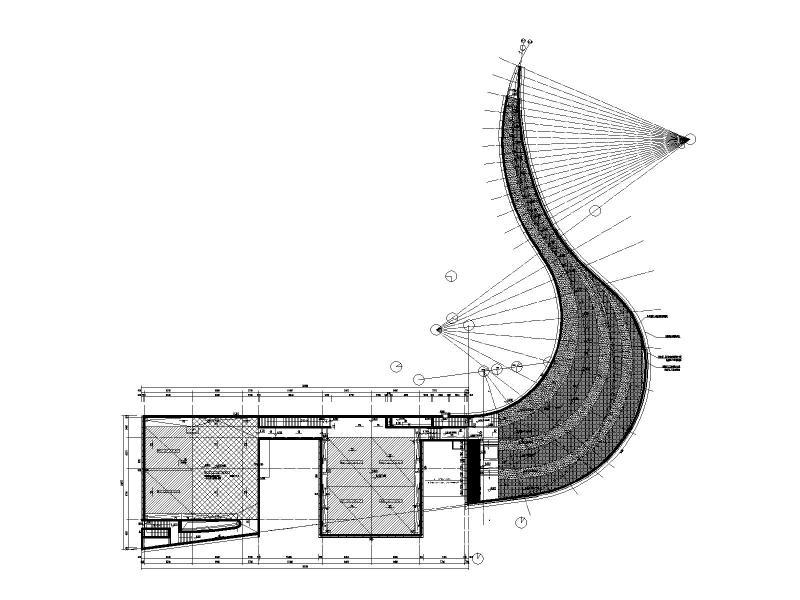

  • 幼儿园幕墙施工图 - 2
    幼儿园幕墙施工图 - 2

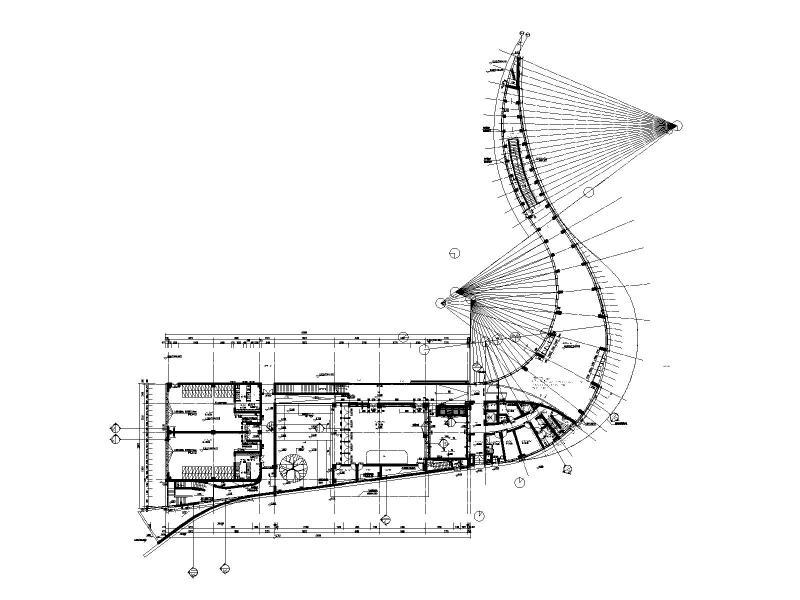

  • 幼儿园幕墙施工图 - 3
    幼儿园幕墙施工图 - 3

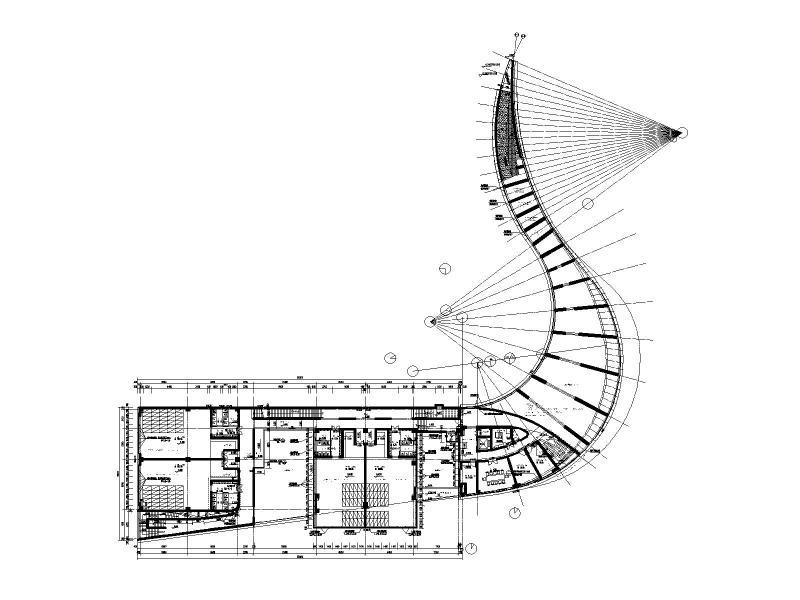

  • 幼儿园幕墙施工图 - 4
    幼儿园幕墙施工图 - 4

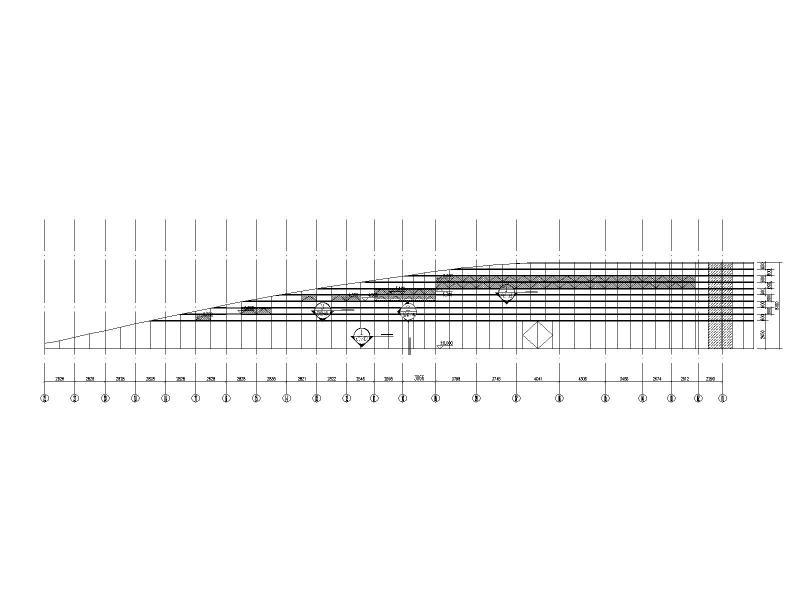

  • 幼儿园幕墙施工图 - 5
    幼儿园幕墙施工图 - 5
以上是部分截图,请下载附件后查看完整高清内容
