高层写字楼核芯筒液压爬模爬架施工组织设计(鲁班奖)_CAD

  • 建筑高度类型:超高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 模板体系:爬升模板
  • 主要部位:柱,梁,底板,楼板,剪力墙,楼梯
  • 特殊模板支撑:超高支模
  • 楼板支撑架:扣件式
  • 编制时间:近代年
  • 施工主要设备:电锯、线坠、锤子、经纬仪、白线、钢管、铁丝等
  • 施工重点难点: 外墙爬模架、电梯井爬模架、爬架物料平台

附件详情

  • 1 编制依据 3
  • 1.1 图纸 3
  • 1.2 施工组织设计 3
  • 1.3 施工规范、规程、标准见表 3
  • 2 项目概要 4
  • 2.1 建筑、结构概况 4
  • 2.2 爬模爬架项目概要 4
  • 2.3 各种类型爬模爬架简介 5
  • 3 该项目爬模爬架技术难点及解决问题 7
  • 4 爬模爬架技术经济及安全性 8
  • 5 施工准备 9
  • 5.1 技术准备 9
  • 5.2 人员组织 9
  • 5.3 机具准备 10
  • 6 施工方法及技术措施 11
  • 6.1 架体安装 11
  • 6.2 爬模爬架爬升 13
  • 6.3 爬模爬架设备的拆除 14
  • 7 应急预案 15
  • 7.1 爬模爬架设备安装过程的应急预案 15
  • 7.2 爬模爬架正常使用过程中的应急预案 16
  • 7.3 架体在爬升过程中的应急预案 16
  • 7.4 架体在拆除作业中的应急预案 17
  • 8 质量、工期、安全、文明施工保障措施 18
  • 8.1 质量保障技术措施(检查、验收与维护) 18
  • 8.2 工期保障措施 19
  • 8.3 安全文明施工 21
  • 附件1 爬模爬架相关图纸、表 29
  • 附件2 爬模爬架设计计算 45

附件详情

根据此工程的结构特点,采用液压爬模爬架对核心筒进行施工。外墙爬模架带墙体大模板一起爬升,主平台宽度为2.25米;电梯井爬模架带除角模外安装附墙装置及对面的一侧或两侧大模板一起爬升,主平台宽度为2.1~2.5米;物料平台爬模架可带安装附墙装置及对面的两侧墙体模板(除角模外)一起爬升,爬模架有完整的支模体系,模板可直接在架体上进行清理,模板最大退出距离为离墙700mm。结构施工完毕,拆除爬模架;电梯井爬架为该部位施工提供支模及操作平台。
……
1、外墙爬模架,布置于核芯筒外墙――(1~39号、84~89号机位),该形式爬模架可带墙体一侧大模板一起爬升,平台宽度2.25米,其覆盖四个层高,架体共有六层操作平台,从上至下分别为:上两层为绑筋操作平台,可借助此两层平台绑扎钢筋;中间两层为支模操作平台,可在此平台上完成合模、拆模、清理模板等工作;下层为爬升操作平台;
2、电梯井爬模架
3、爬架物料平台
4、物料平台用爬模架
……
2、爬模爬架安装过程注意的问题
A、爬模爬架在安装前应根据专项施工方案要求,配备合格人员,明确岗位职责,并对有关施工人员进行安全 技术交底
B、安装前必须根据施工方案和设计要求,检查所有运往现场的零部件质量和数量,符合要求后方可安装使用。
C、准确预埋好爬模爬架预埋套管的预埋位置,是确保顺利安装、爬升使用的重要环节,应严格控制预埋件和预埋套管垂直于墙体外表面,孔位上下、前后偏差±5mm,孔径偏差±2mm,左右偏差±5mm;为保证预埋位置的准确,应用辅助筋将预埋套管与墙体横向钢筋焊接固定,防止跑偏。
……
附1 爬模爬架 平面布置图
附2 外墙爬模架立面示意图
附3 电梯井爬模架立面示意图
附4 爬架物料平台立面示意图
附5 物料平台用爬模架立面示意图
附6 爬模架安装示意流程图
附7 爬模架工序示意流程图
附8 爬模架拆除示意流程图
附9 爬模架变截面爬升示意图
……
共计约60页,编制于近代年



以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

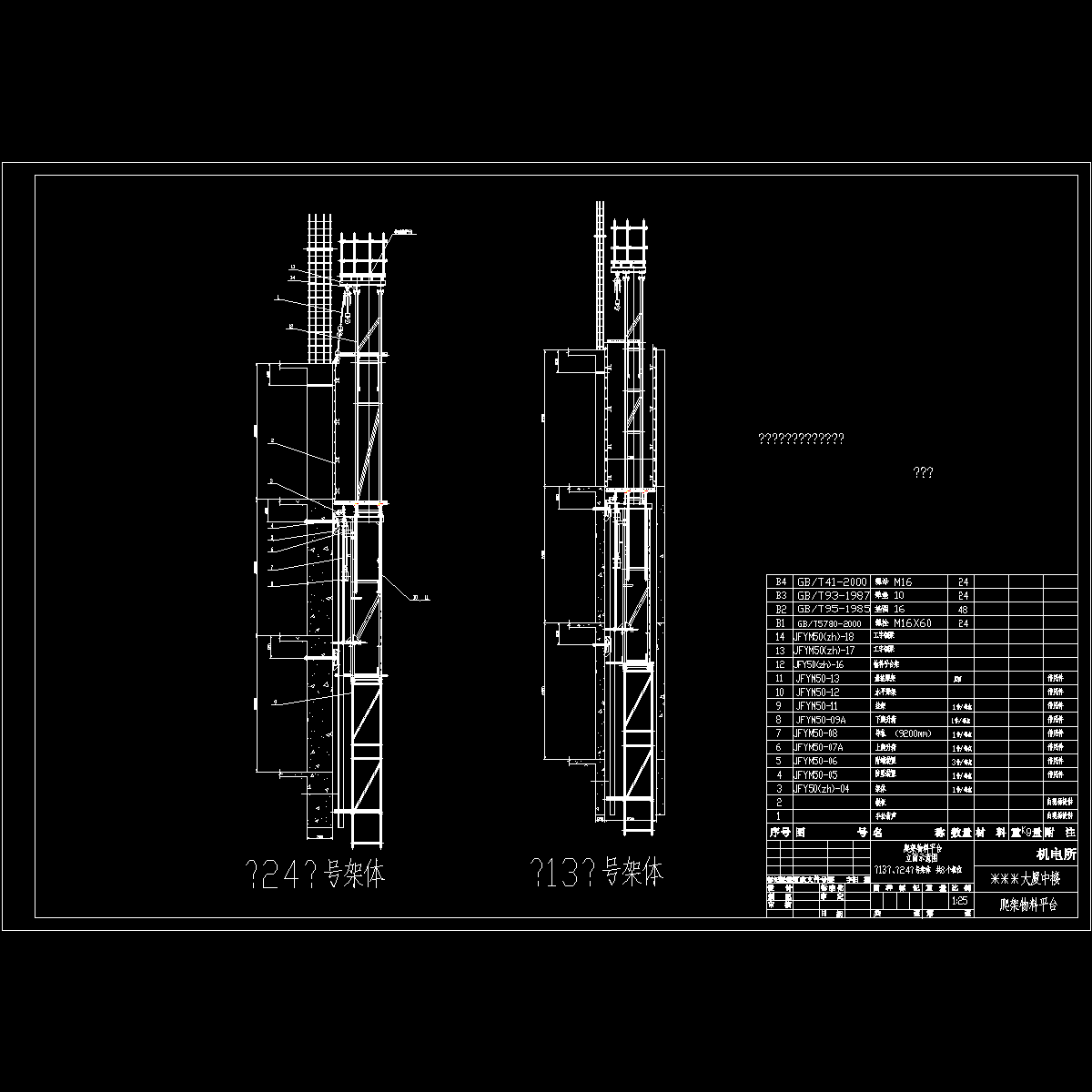

  • 爬架物料平台立面示意图.dwg
    爬架物料平台立面示意图.dwg

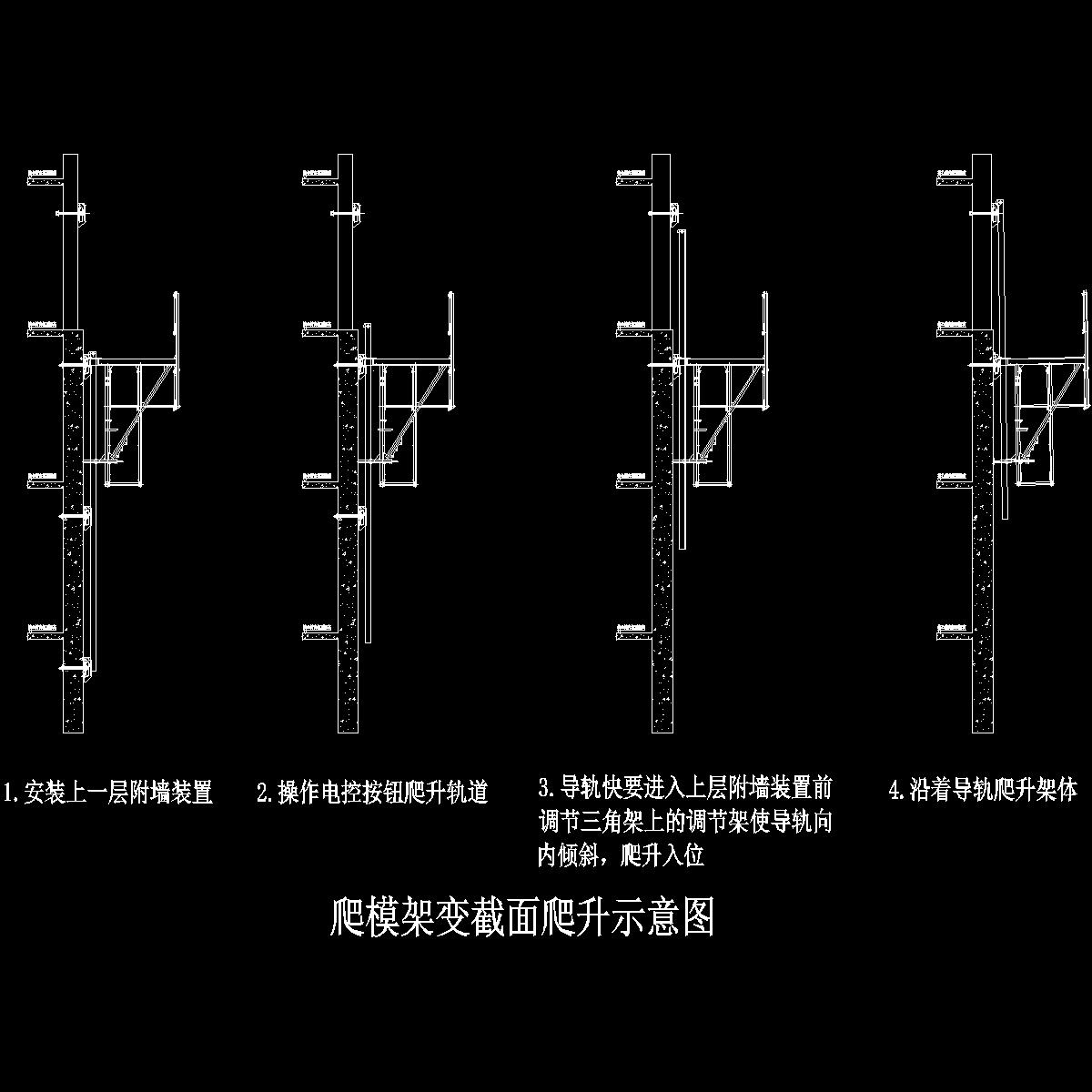

  • 爬模架变截面爬升示意图.dwg
    爬模架变截面爬升示意图.dwg

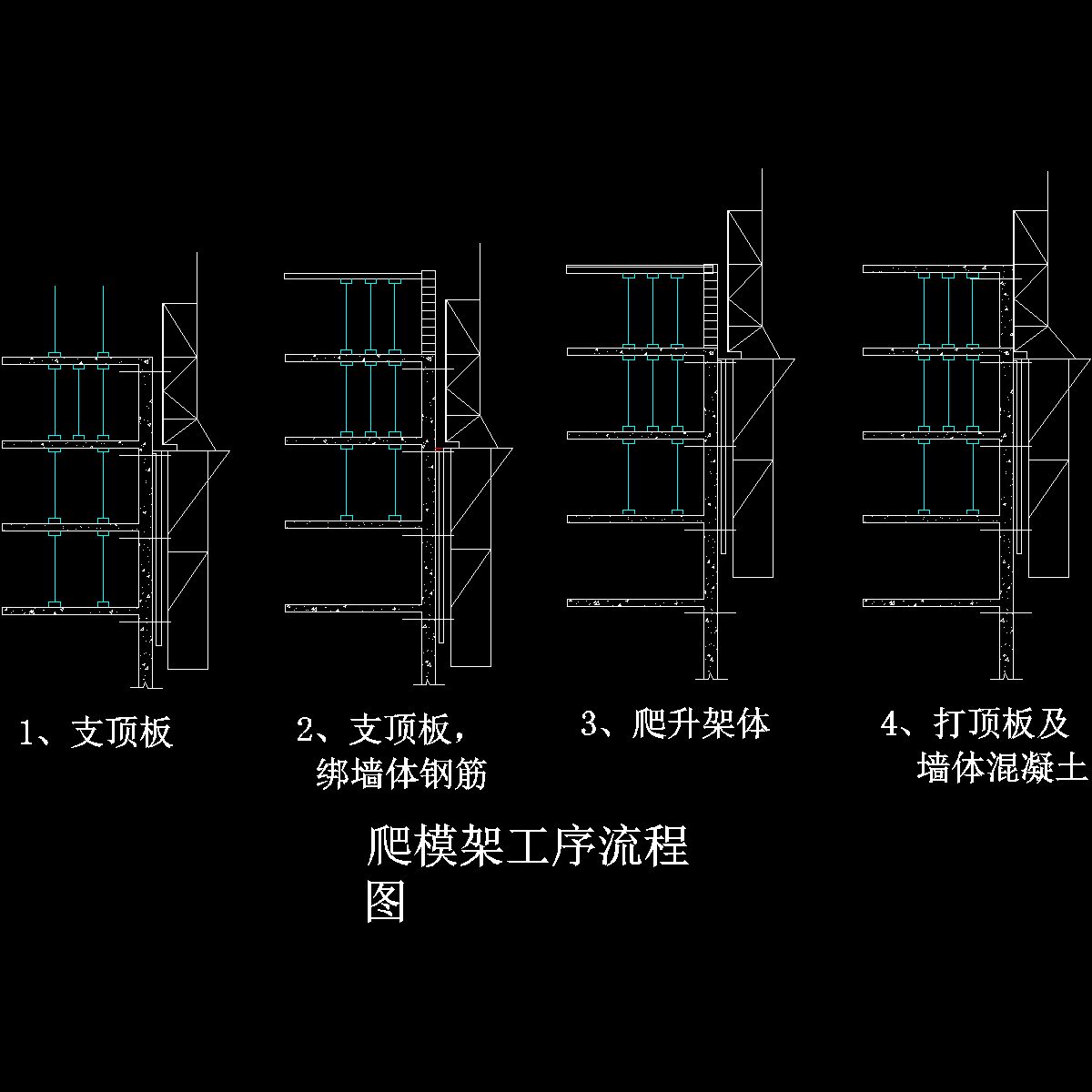

  • 爬模架工序流程.dwg
    爬模架工序流程.dwg

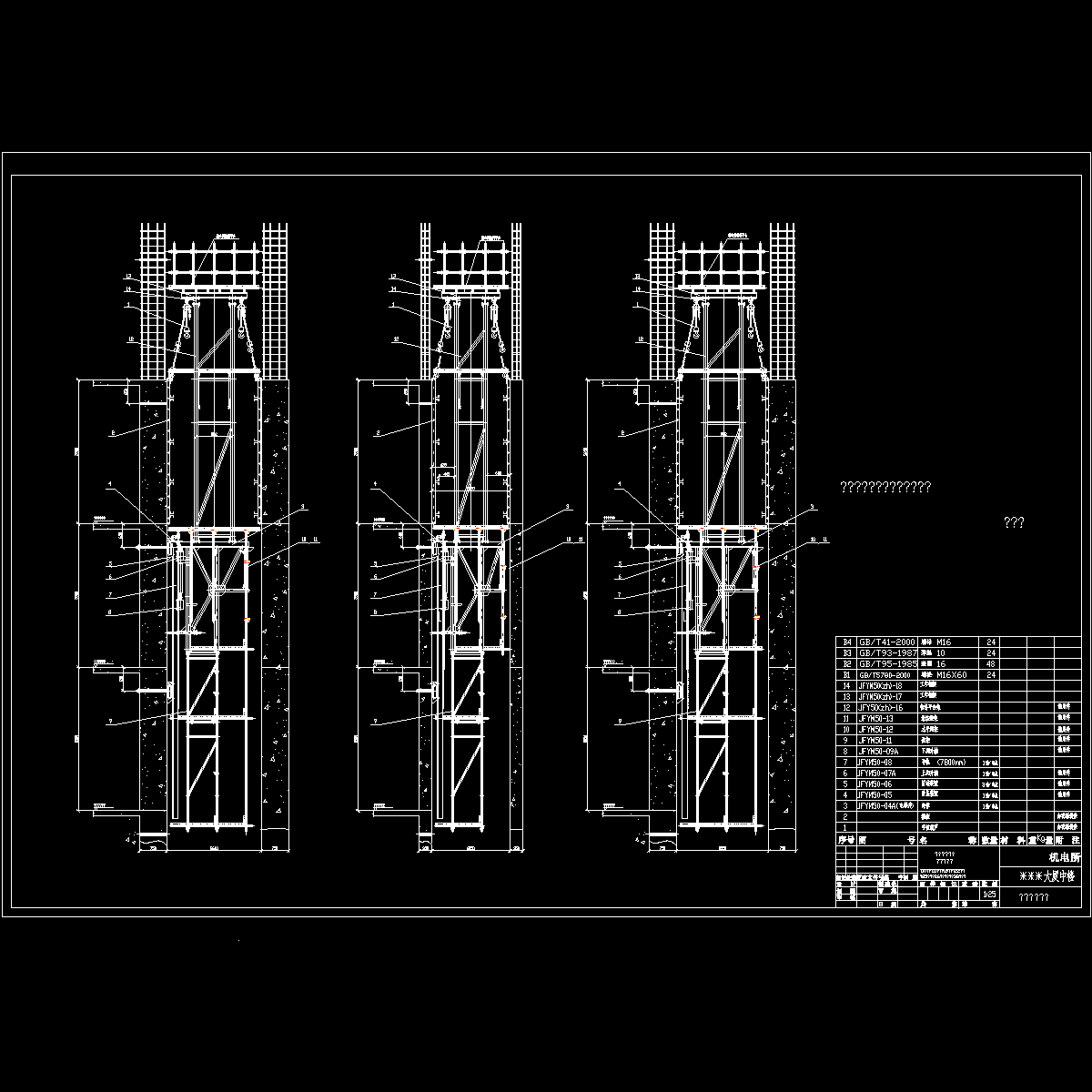

  • 电梯井爬模架立面示意图.dwg
    电梯井爬模架立面示意图.dwg
以上是部分截图,请下载附件后查看完整高清内容
