污水处理厂模板施工方案(木胶合板附CAD图纸)

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 模板材料:木模板,钢模板
  • 主要部位:柱,梁,底板,楼板,剪力墙,楼梯
  • 楼板支撑架:扣件式
  • 模板计算书:墙模板,柱模板,梁模板
  • 编制时间:
  • 施工主要设备:电锯、线坠、锤子、经纬仪、白线、钢管、铁丝等
  • 施工重点难点: 底板侧边采用定型钢模板,钢管支撑;底板梁侧模采用15mm厚多层胶合板面板,40×60mm内楞、水平外楞采用φ48×3.5钢管。

附件详情

  • 第一节编制依据 2
  • 第二节项目概要 3
  • 第三节 模板方案选择5
  • 第四节 施工准备与组织7
  • 第五节 模板设计与安装11
  • 第六节 模板拆除17
  • 第七节 模板技术质量措施19
  • 第八节 安全、环保文明施工措施28
  • 附一:模板计算书
  • 附二:墙、顶板、柱、梁、楼梯、门窗模板图

附件详情

主要构筑物为混合反应池、高效滤池、清水池,出水泵房等;主要建筑物为综合楼,生活楼等,还有王家港桥。近期处理污水能力为16万吨/天,远期规划为40万吨/天

2、结构特征
构筑物剪力墙结构,部分为钢筋砼框架—剪力墙结构,基底标高不一,相对±0.000=3.2m(以下高度为绝对标高),现场实际自然标高为2.4m,基础开挖深度最深处标高为-3.3m,大面积开挖深度为1.0m,局部为-0.75与-1.25等,基础为预应力管桩基础.

1、综述
考虑到污水处理厂C2标的工期紧迫,故在选择方案时,尽量本着快速、实用、经济、安全等原则,充分考虑之后,选择15mm厚的胶合板(局部12mm)。
多层胶合板在现场将原材料拼装组合而成,施工效率高,混凝土面成型可达到清水效果,同时可大量节约木材。多层胶合板用于 模板工程 其周转率可达4次,并且在长时间使用时,安全可靠,造价经济合理,受力明确。能够充分满足预期的安全性和耐久性。
2、梁
面板采用15mm 木胶合面板,40×60木方(内楞)现场拼制,采用φ48×3.5钢管(外楞)支撑,部分梁的高度大于600时,梁身采用M14对拉螺栓进行加固。承重架采用扣件式钢管 脚手架 ,由扣件、立杆、横杆、支座组成。
3、顶板
面板采用15mm 木胶合面板,板底采用40×60木方。承重架采用扣件式钢管脚手架,由扣件、立杆、横杆、支座组成,采用φ48×3.5钢管。
4、池壁模板
采用15mm厚木胶合板,木方作内楞,配套穿墙螺栓M14使用。竖向内楞采用40×60木方,水平外楞采用双肢φ48×3.5钢管。加固通过在双钢管处打孔拉结穿墙螺栓。斜撑采用钢管,不过要作好对底板的保护。外墙和池墙螺栓采用中部加焊60×60×3mm止水环片,一次性使用,止水片。
5、柱模板
采用15mm 厚木胶合板,施工现场组拼,背内楞采用40×60木方,柱箍采用圆钢管48×3.5围檩加固,双肢,长边用M14对拉螺栓进行加固,短边直接用扣件紧紧连接钢管,将其与搭设的脚手架连接,不用M14对拉螺栓进行加固,边角处采用木板条找补,保证楞角方直、美观。
6、底板与底板梁模板
底板侧边采用定型钢模板,钢管支撑;底板梁侧模采用15mm厚多层胶合板面板,40×60mm内楞、水平外楞采用φ48×3.5钢管。
7、楼梯间模板
楼梯间梁模、底模采用12mm厚多层胶合板面板,50×100mm次龙骨、φ48×3.5钢管主龙骨,踏步面板采用50mm厚木板,支撑采用D48钢管支撑。

,共3.6万余字,50余页

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 顶板模板.dwg
    顶板模板.dwg

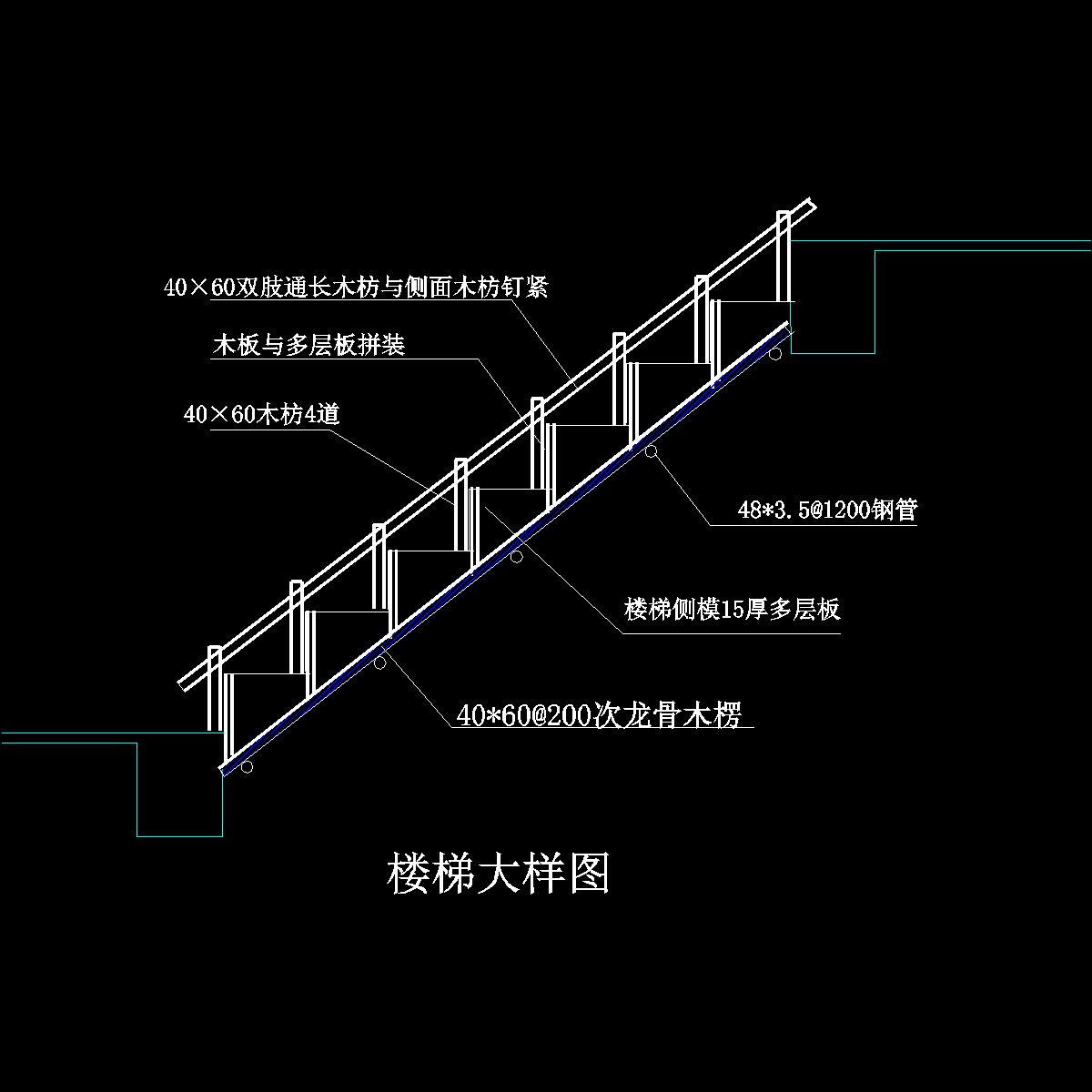

  • 楼梯大样图.dwg
    楼梯大样图.dwg

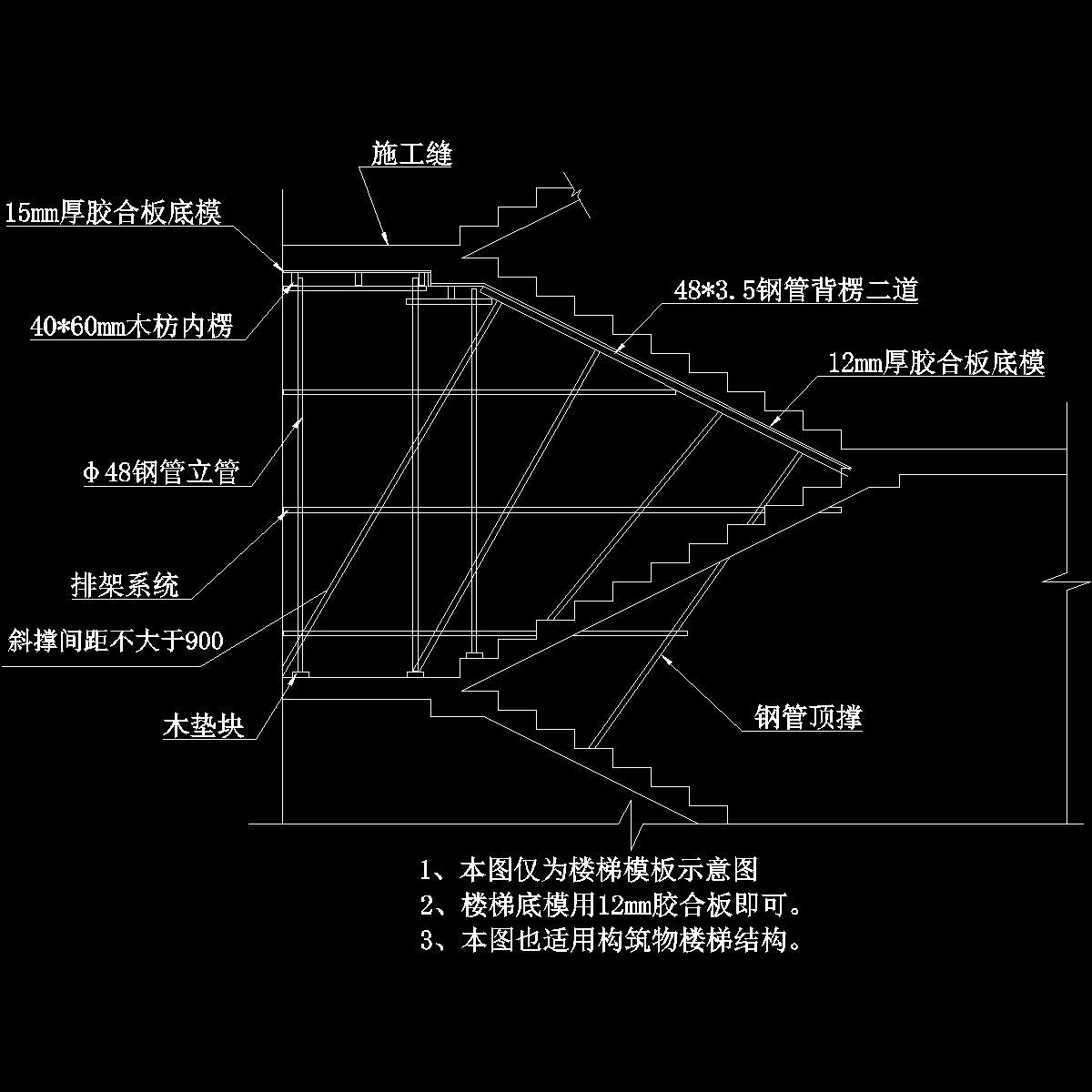

  • 楼梯模板示意图(附图13).dwg
    楼梯模板示意图(附图13).dwg
  • 门窗支撑图.dwg
    门窗支撑图.dwg

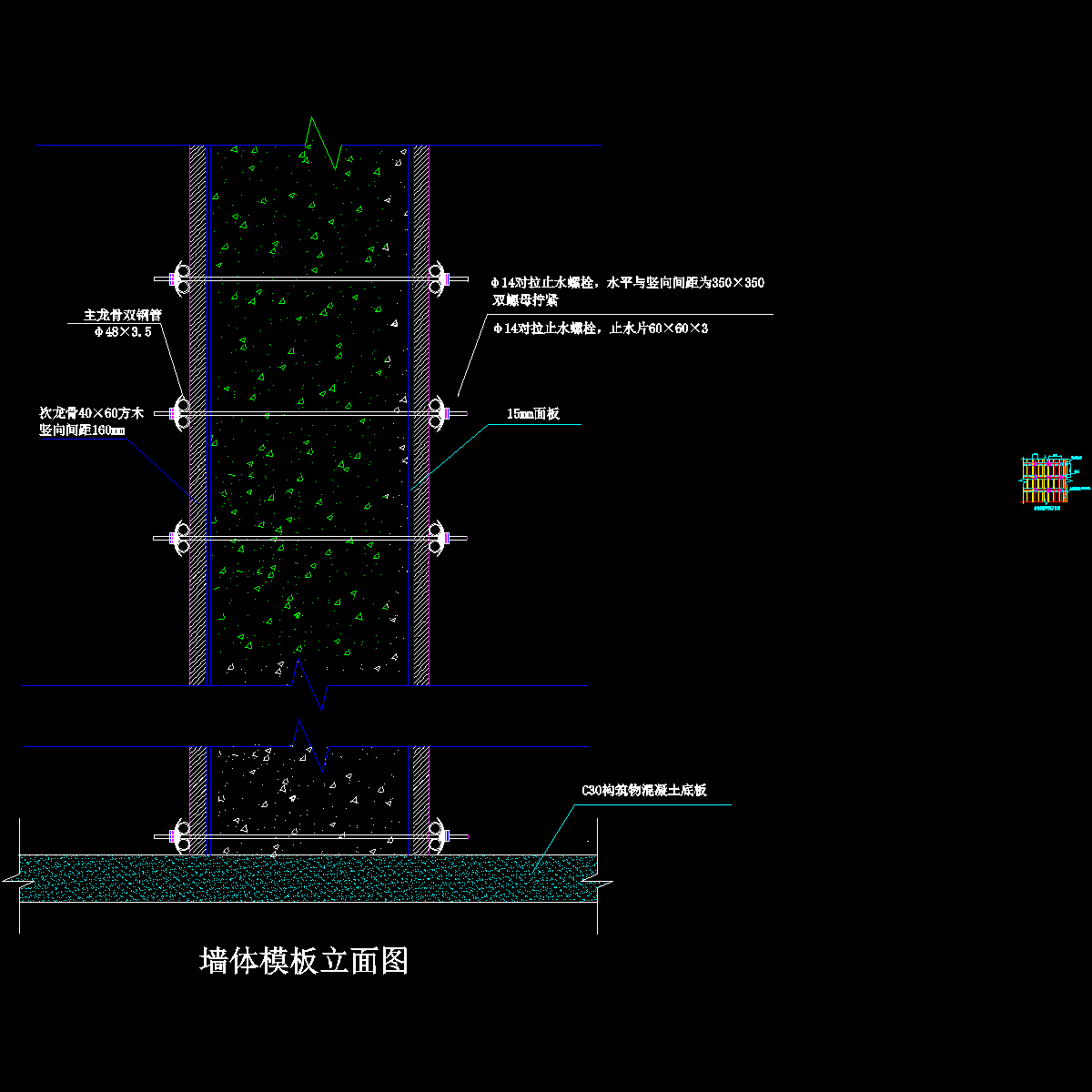

  • 墙模板.dwg
    墙模板.dwg
  • 墙体支撑示意图.dwg
    墙体支撑示意图.dwg
  • 柱模板.dwg
    柱模板.dwg
以上是部分截图,请下载附件后查看完整高清内容
