框架剪力墙高层钢筋工程施工方案(87.2米)_CAD

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 钢筋机械连接:滚轧直螺纹
  • 主要部位:柱, 梁, 剪力墙
  • 特殊节点详图:梁柱节点
  • 钢筋保护层:马凳
  • 编制时间:年
  • 施工主要设备:弯曲机、钢丝绳、焊接机、切断机等
  • 施工重点难点:基础采用板式筏板基础,局部附属部分采用柱下扩展基础和外墙条形基础;

附件详情

  • 一、编制依据
  • 二、项目概要
  • 三、施工部署
  • 四、施工准备
  • 五、施工方法
  • 六、质量标准及质量保证措施
  • 七、成品保护措施
  • 八、安全保证措施

附件详情

该项目建筑总高度为87.2 m,该项目设计标高正负零相当于绝对标高1047.47 m,室内外高差1200㎜。该项目抗震设计烈度为8度;防火设计:建筑分类为一类;
该项目为框架—剪力墙结构,基础采用板式筏板基础,局部附属部分采用柱下扩展基础和外墙条形基础;

2.4.2钢筋接头
2.4.2.1 接头形式:滚压直螺纹连接、电渣压力焊和绑扎搭接,其中机械连接采用Ⅰ级接头。
2.4.2.2 梁纵筋直径≥Ф18的采用滚压直螺纹连接,直径﹤Ф18的采用绑扎搭接接头。绑扎搭接的接头连接区段为1.3倍的搭接长度,凡搭接接接头中点位于该连接区段长度内的搭接接头,或水平中心距不大于1.3倍搭接长度的搭接接头,或相邻接头两近端的水平距离不大于0.3倍搭接长度的搭接接头,均属于同一连接区段长度;机械连接接头的连接区段长度为35d,凡接头中点位于该连接区段长度内的机械连接接头,均属于同一连接区段;
2.4.2.3柱纵筋:
钢筋直径﹤Ф18的采用电渣压力焊焊接(地下室为绑扎搭接接头)。
钢筋直径≥Ф18: 5层以下采用滚压直螺纹连接,5层以上(包括5层)钢筋直径
<25的采用电渣压力焊接头,钢筋直径≥25的采用滚压直螺纹连接。
2.4.2.4基础筏板的钢筋采用滚压直螺纹连接。
2.4.2.5剪力墙钢筋:地下室为绑扎接头,主体的为电渣压力焊接头。



附带钢筋剥肋滚压直螺纹连接方案

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
  • 基础筏板马登设置图.dwg
    基础筏板马登设置图.dwg

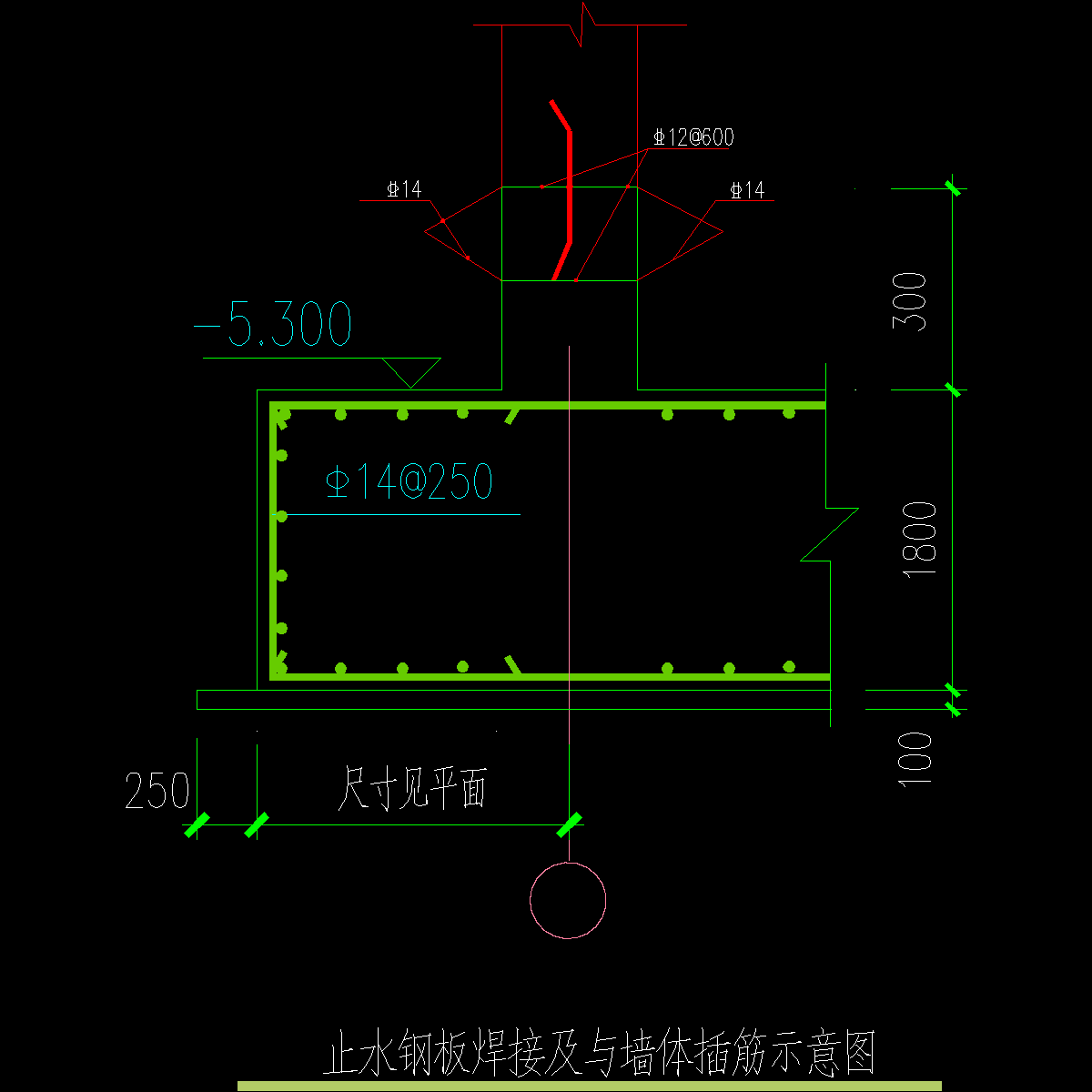

  • 止水钢板焊接及与墙体插筋图.dwg
    止水钢板焊接及与墙体插筋图.dwg
以上是部分截图,请下载附件后查看完整高清内容
