高层酒店塔吊基础施工方案_CAD

附件详情

设置一台TQZ-80型号的塔式起重机作为垂直和水平运输机械。塔式起重机位于基坑内,塔吊基础采用钢筋混凝土浇筑,塔吊基础底标高为绝对标高3.60m。在每只钢筋混凝土塔吊基础下设置四只钢钢格构柱和四只钢筋混凝土灌注桩,钢筋混凝土钻孔灌注桩直径800mm,桩长18.0m。

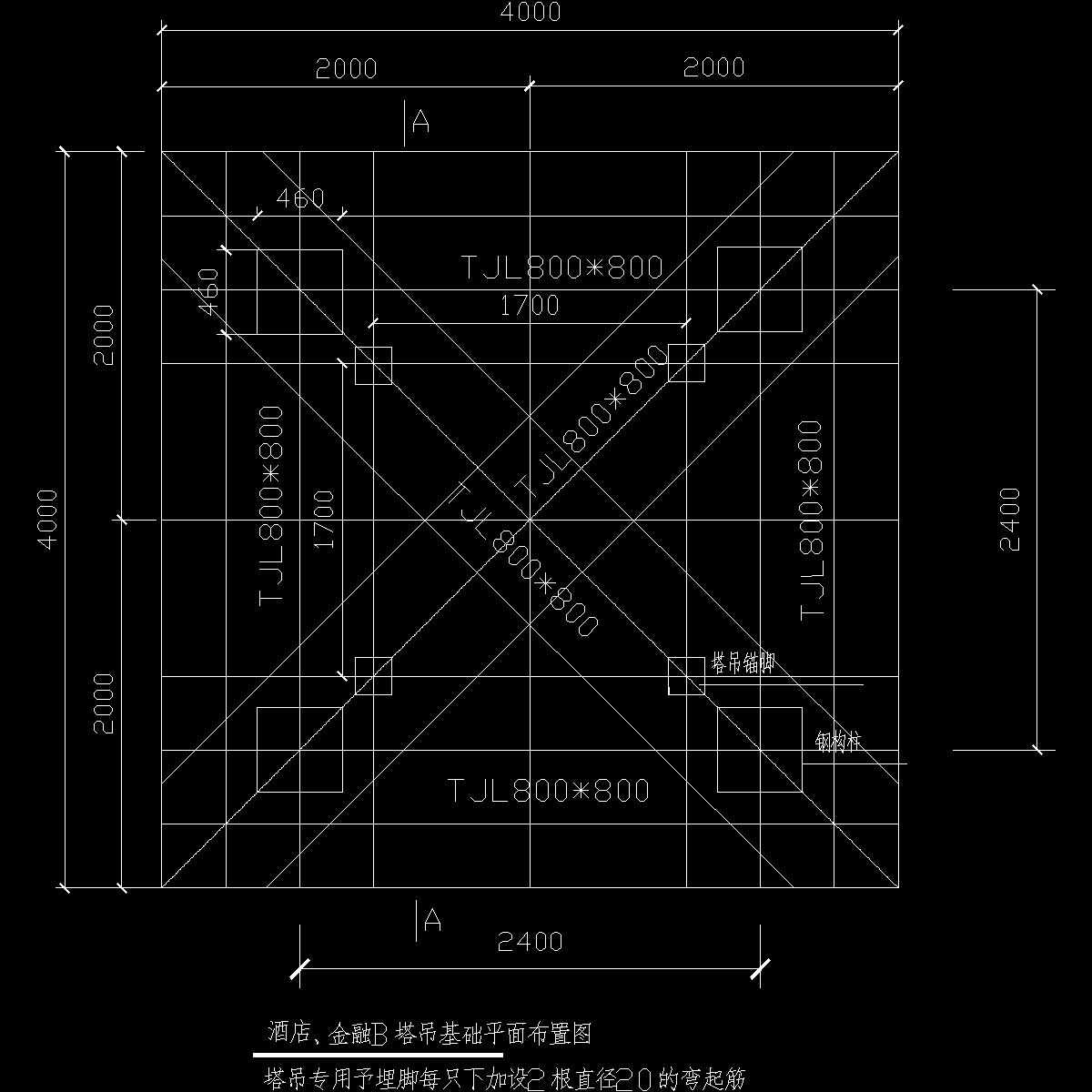

塔吊基础采用C30钢筋混凝土浇筑,平面尺寸为4000x4000,厚度800mm,塔吊基础低标高为3.60m。塔吊基础的具体做法见附图:“酒店、金融B塔吊基础 平面布置图 ”、“塔吊基础A-A剖面图”。

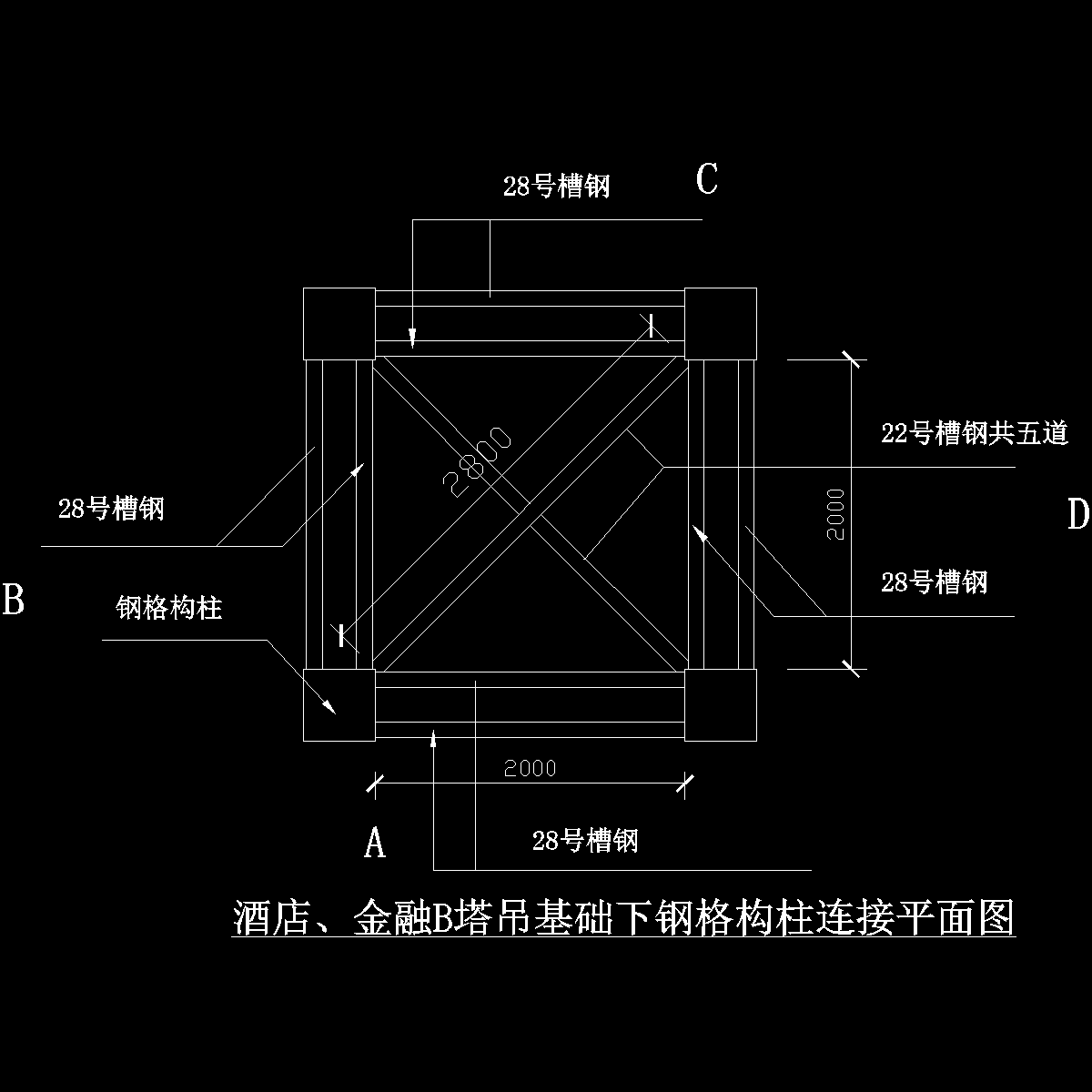

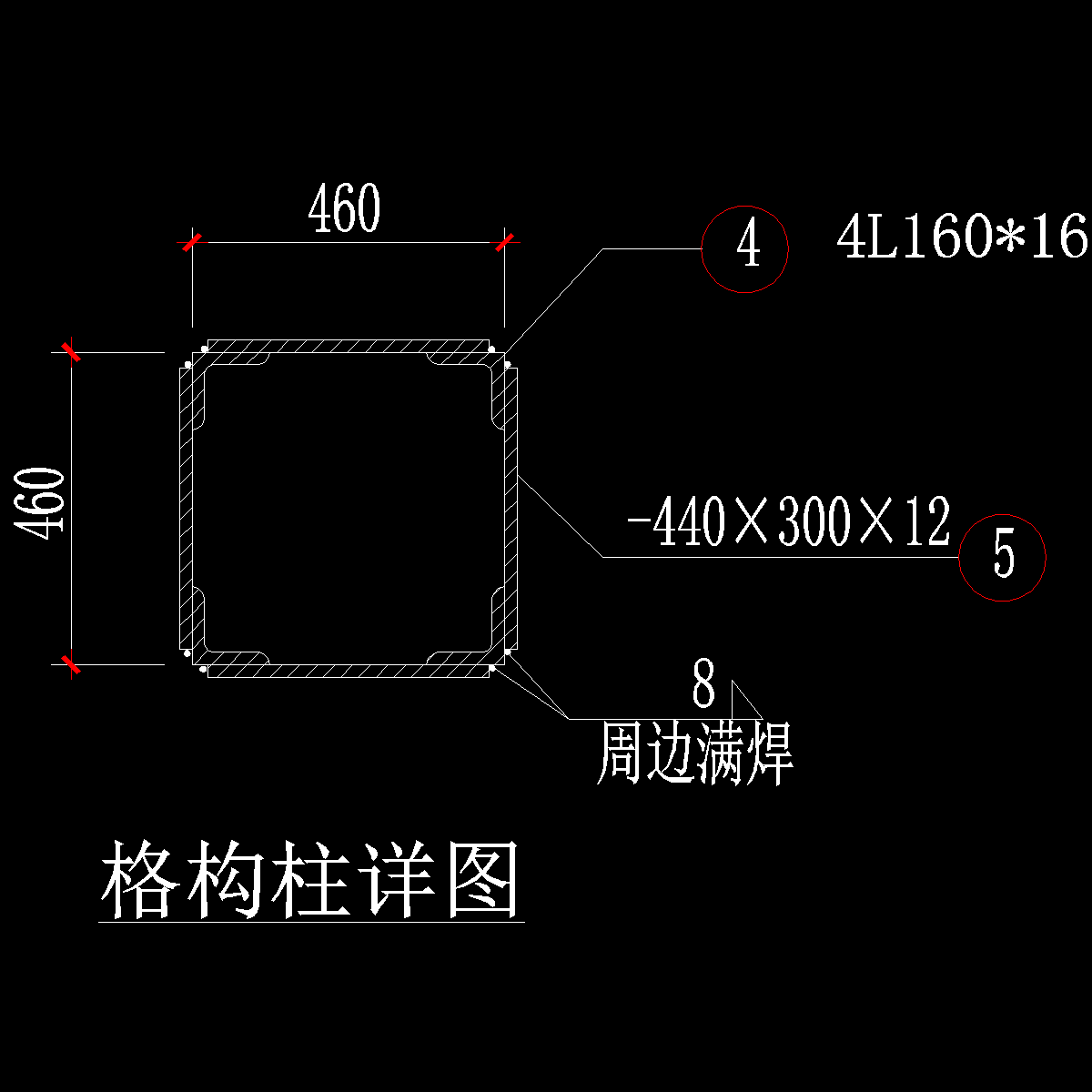

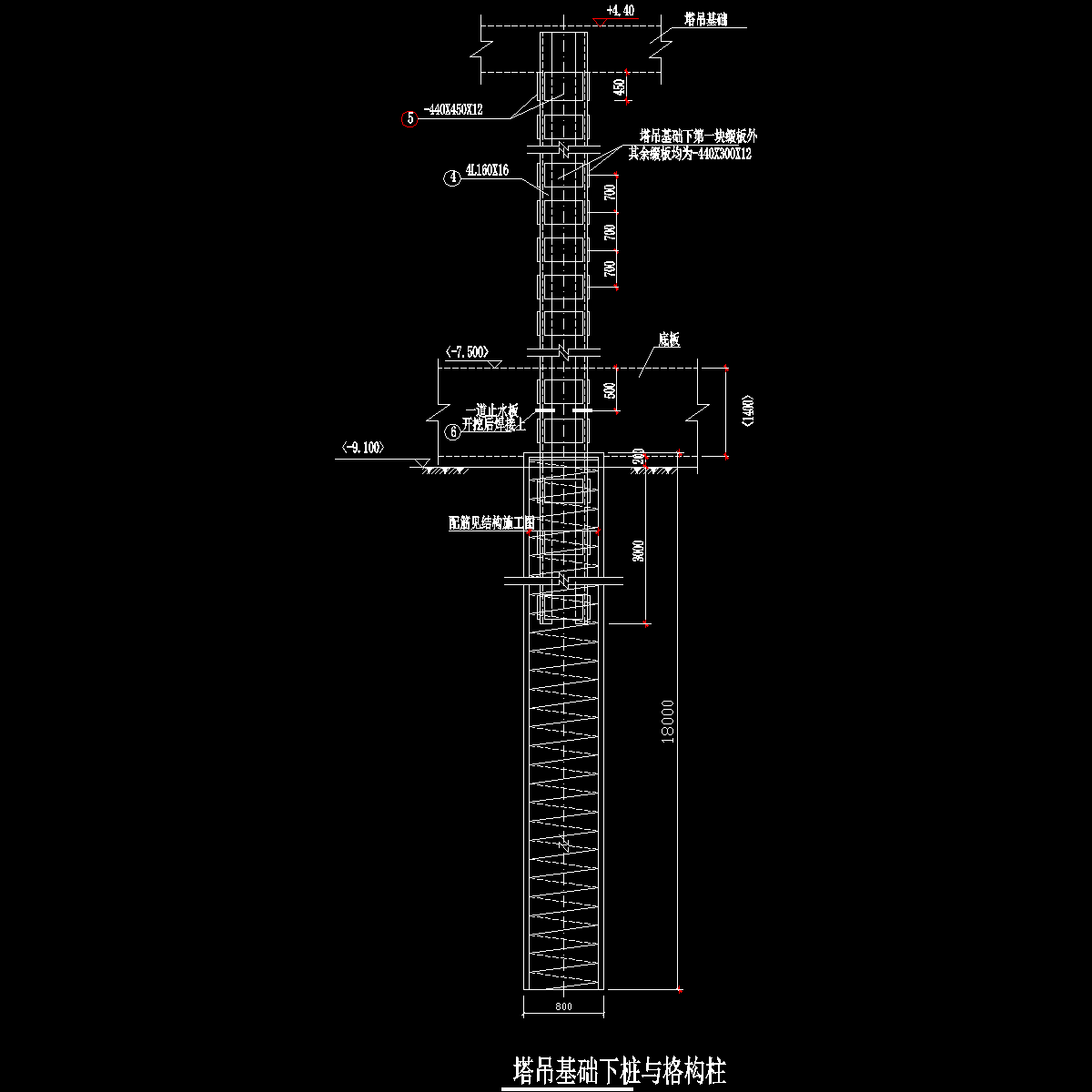

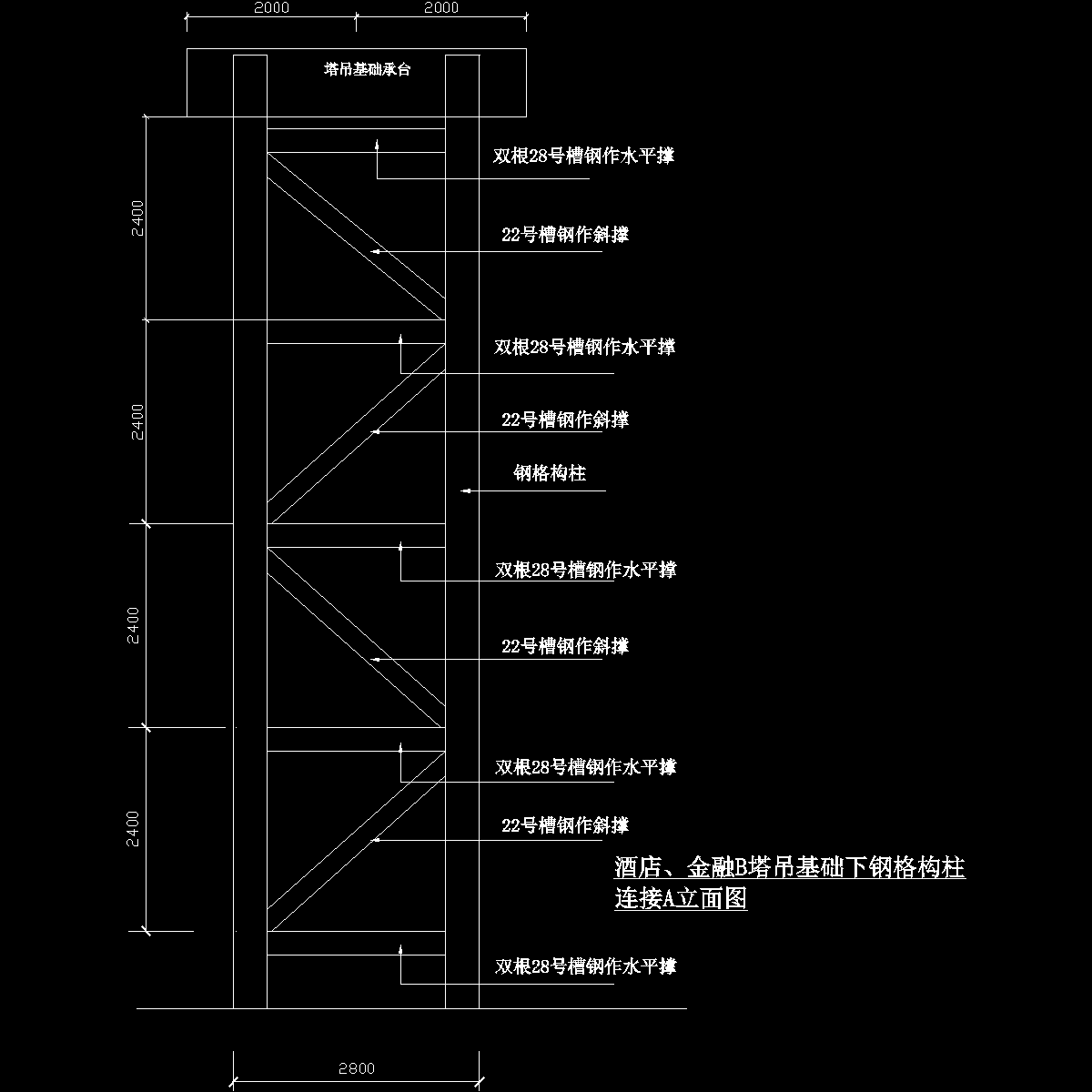

每台塔吊基础下均采用四只钢格构柱,钢格构柱做法详见附图:“塔吊基础下桩与格构柱”“格构柱详图”、“酒店、金融B塔吊基础下钢格构柱连接平面图”、“酒店、金融B塔吊基础下钢格构柱连接A立面图”。


一、 项目概要:
二、 塔吊基础设计:
三、 塔吊基础的安全性能验算:
酒店、金融B塔吊基础基础计算书
一、塔吊的基本参数信息
二、塔吊基础承台顶面的竖向力和弯矩计算
三、矩形承台弯矩及单桩桩顶竖向力的计算
四、矩形承台截面主筋的计算
五、矩形承台斜截面抗剪切计算
六、桩承载力验算
七、桩竖向极限承载力验算


以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 塔吊基础下桩与格构柱.dwg
    塔吊基础下桩与格构柱.dwg
  • 格构柱详图.dwg
    格构柱详图.dwg
  • 酒店、金融b基础钢立柱连接a立面图.dwg
    酒店、金融b基础钢立柱连接a立面图.dwg
  • 酒店、金融b塔吊基础平面图.dwg
    酒店、金融b塔吊基础平面图.dwg
  • 酒店金融b塔吊基础格构柱连接平面图.dwg
    酒店金融b塔吊基础格构柱连接平面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
