28层商住楼空调通风设计施工CAD图平面图

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:28层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计内容:空调,通风,防排烟
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 项目所在地:云南

附件详情

  • 设计施工说明
  • 设备材料明细表
  • 空调与通风平面图
  • 空调水管平面图
  • 通风平面图
  • 加压送风系统图

附件详情

稿件见云南某商住楼空调通风设计施工图纸;建筑地上28层,地下1层,地下一层为商场,地上部分为公寓建筑。该资料内容为该建筑地下商场部分的空调系统设计,以及整栋建筑的 通风防排烟 系统设计。

,图纸共17张。

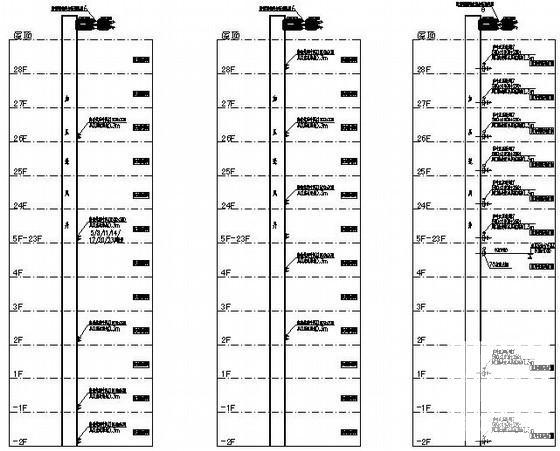

加压送风系统图

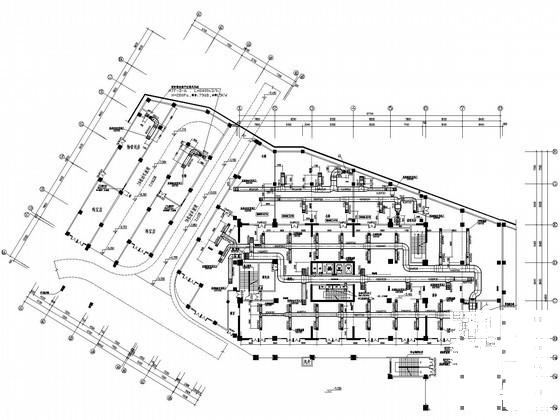

空调通风平面

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

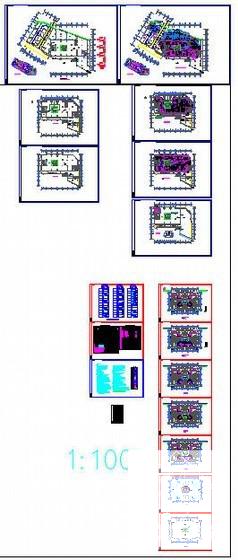

  • 商住楼通风设计图 - 1
    商住楼通风设计图 - 1
  • 商住楼通风设计图 - 2
    商住楼通风设计图 - 2
  • 商住楼通风设计图 - 3
    商住楼通风设计图 - 3
  • 商住楼通风设计图 - 4
    商住楼通风设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
