幼儿园音乐教师圆弧结构模板施工方案(竹胶板)_CAD

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 模板材料:竹胶合板模板
  • 主要部位:梁,楼板,剪力墙
  • 楼板支撑架:扣件式
  • 编制时间:
  • 施工主要设备:电锯、线坠、锤子、经纬仪、白线、钢管、铁丝等
  • 施工重点难点:该项目幼儿园设有一圆台状的音体教室,总体高度为11.1m,层高为7.800m

附件详情

该项目幼儿园设有一圆台状的音体教室,总体高度为11.1m,层高为7.800m,间隔设置厚120mm的墙体,在-0.050、3.250、7.800处分别设置300mm×550mm高弧形梁和300×700梁,剪力墙和梁均采用竹胶板支设模板。本方案主要针对7.800处结构墙、梁模板支设。 1、模板:墙、梁、柱、板均采用18㎜黑层板,规格为915×1830。采用木枋作为内龙骨,规格为 50×100mm的,墙木枋间距250mm,板梁底木枋间距300mm,梁模板底外侧设压脚板。
2、支撑体系:
1) 音体教室结构支撑系统采用Ф48mm×3.5mm钢管搭设;
2) 梁立杆排距800mm,斜墙立杆排距400mm×400mm。钢管支架底部用木板做垫块,纵横向的水平拉杆每高1.5m设一道,全部钢管支撑水平设钢管拉杆,底部距地200㎜设纵横扫地杆。
3) 内外两侧设450交叉剪力刀撑,每隔3m设一排的剪刀撑,剪刀撑底部到地。
⑴ 根据设计倾斜角度要求,搭设好模板支撑体系,先沿3.250标高处梁边开始立杆,离梁边200mm排第一立杆,斜体墙梁处每隔400mm立一柱,对于水平和垂直的梁板按每间距800mm立一柱,并扣上扫地杆,扫地杆离地200mm。搭设完钢管支撑后,钢管上放置上托,摆放墙、柱内龙骨,拉线检查倾斜角度和标高。调整顶托高度,使墙柱倾斜角度及标高满足设计要求。然后铺设墙柱下板,并将其固定,下板装好后再装上板、侧板和楼面模板。(见梁模板支撑剖面图)
⑵ 支撑体系要求在底部上200mm位置用旋转扣件扣一道钢管拉杆,纵横各一道,以保证整体性及稳定性。在立杆顶部下100mm纵横各扣一道钢管拉杆,若钢管立杆有少许左右错位,不成直线,错位处要用木子塞住,并用14#铁丝绑扎。立杆从底部的水平拉杆起每高1.5m设一道水平拉杆,水平拉杆要通长设置,纵横方向均设,交接处用钢管扣扣住,在主梁正反水平拉杆端部要顶到柱。在内、外两侧拉45°交叉剪刀撑,每隔3m设一排角度不大于45度的剪刀撑,剪刀撑底部到地。另沿主梁位轴线的方向,水平拉杆既要顶柱又要抱柱。


以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

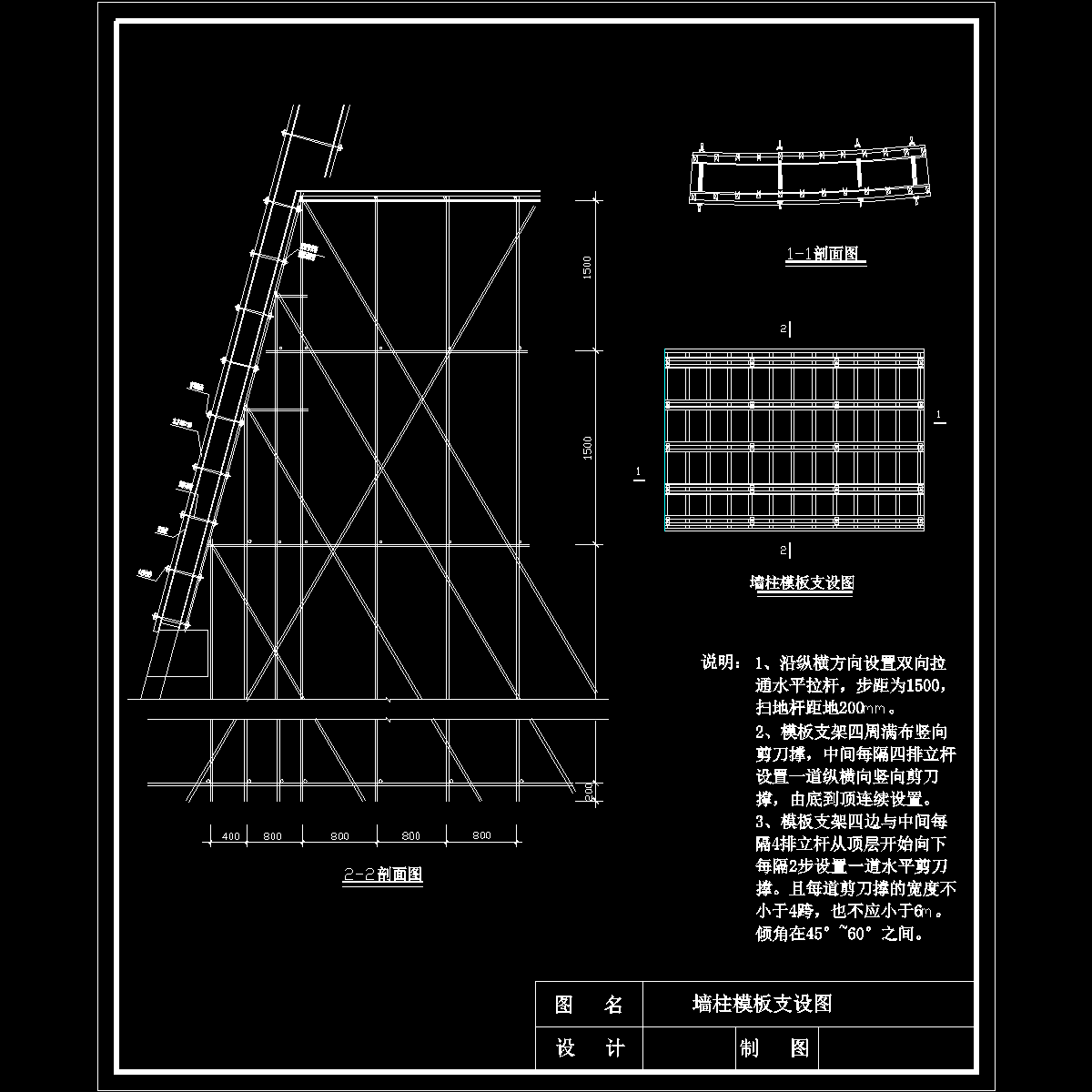

  • 墙柱模板支设.dwg
    墙柱模板支设.dwg

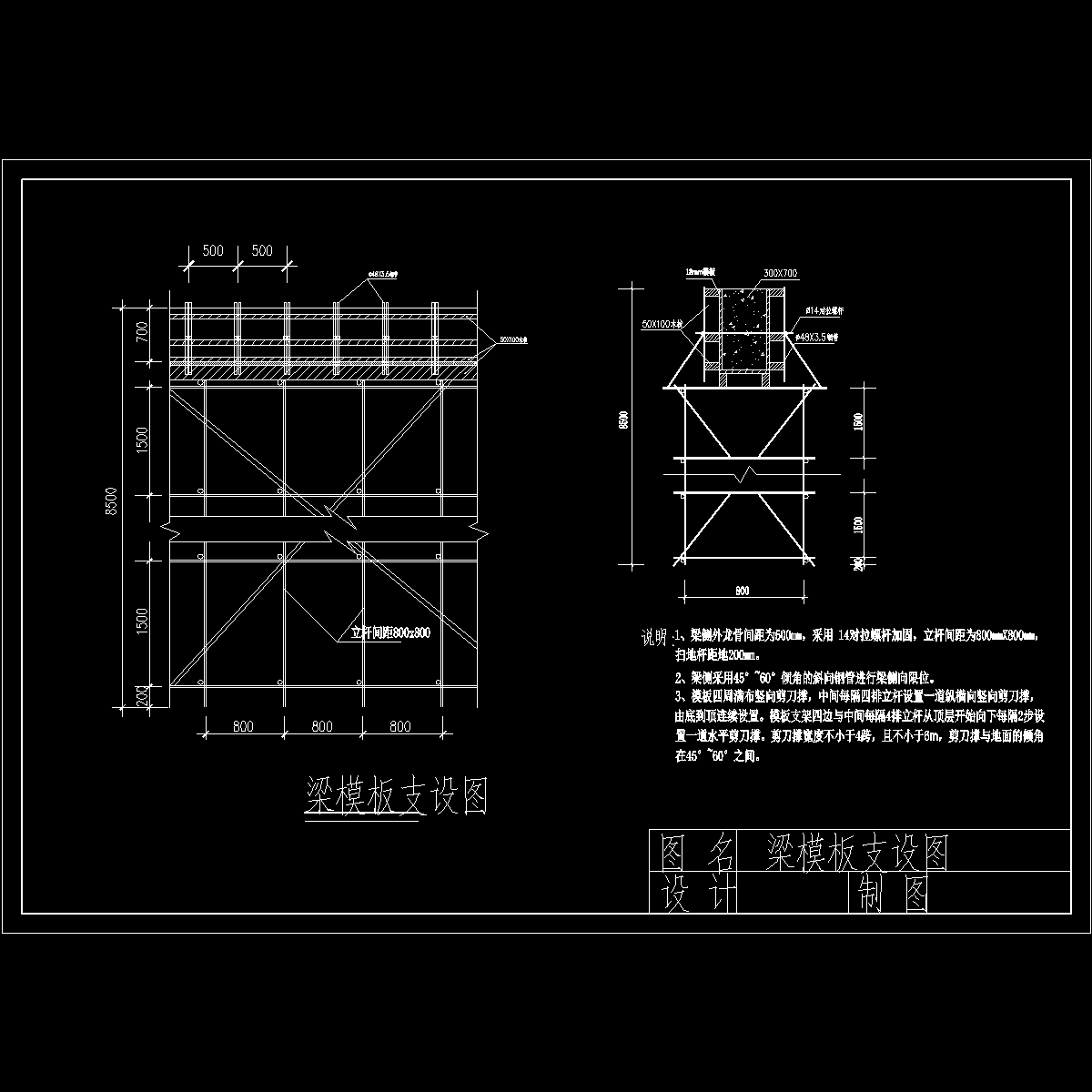

  • 梁模板支设图1.dwg
