高层住宅转换层施工方案_CAD

附件详情

该项目总占地面积6389.9平方米;总建筑面积为44806平方米,工程部分结构类型为框支剪力墙结构。在二层楼面采用斜撑进行转换。转换层(三层楼板厚)为180,层高5.3m(6.0~11.3), 板配筋为Ф10@150双层双向拉通。框支梁截面尺寸一般为800×1800、800×2000、1300×2000、1200X2100,主筋一般为两排布置的Ф22、Ф25(HRB400),箍筋一般为Ф12@100、Ф10@200,腰筋一般为10Ф12、18Ф12。
转换层墙、柱混凝土强度等级为C60;塔楼内的梁、板混凝土强度等级为C50。施工难点及要求
1、框支梁截面大,自重大。考虑框支梁自重及施工荷载采用满堂 脚手架 支撑体系再分层卸荷的方法,模板支撑系统的强度、刚度、稳定性及施工质量等必须满足本方案的要求,确保转换层施工安全。
2、框支梁主筋直径大、长度长、箍筋间距小,梁纵筋在支座处锚固长度长,故梁钢筋的制作、运输、安装就位等难度较大,施工前钢筋组长应先进行梁筋安装放样、确定安装次序,然后进行现场施工,这样才能保证钢筋安装的可行性及安装质量。
3、框支梁截面大,砼浇筑完毕后内外温差相应较大,应按大体积砼进行养护和做好养护期间的保温工作,防止框支梁产生温度裂缝。
4、梁板底模,必须待砼强度等级达到设计强度的100﹪,操作班组收到项目工程师开出的拆模通知单后方可进行拆模。



以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

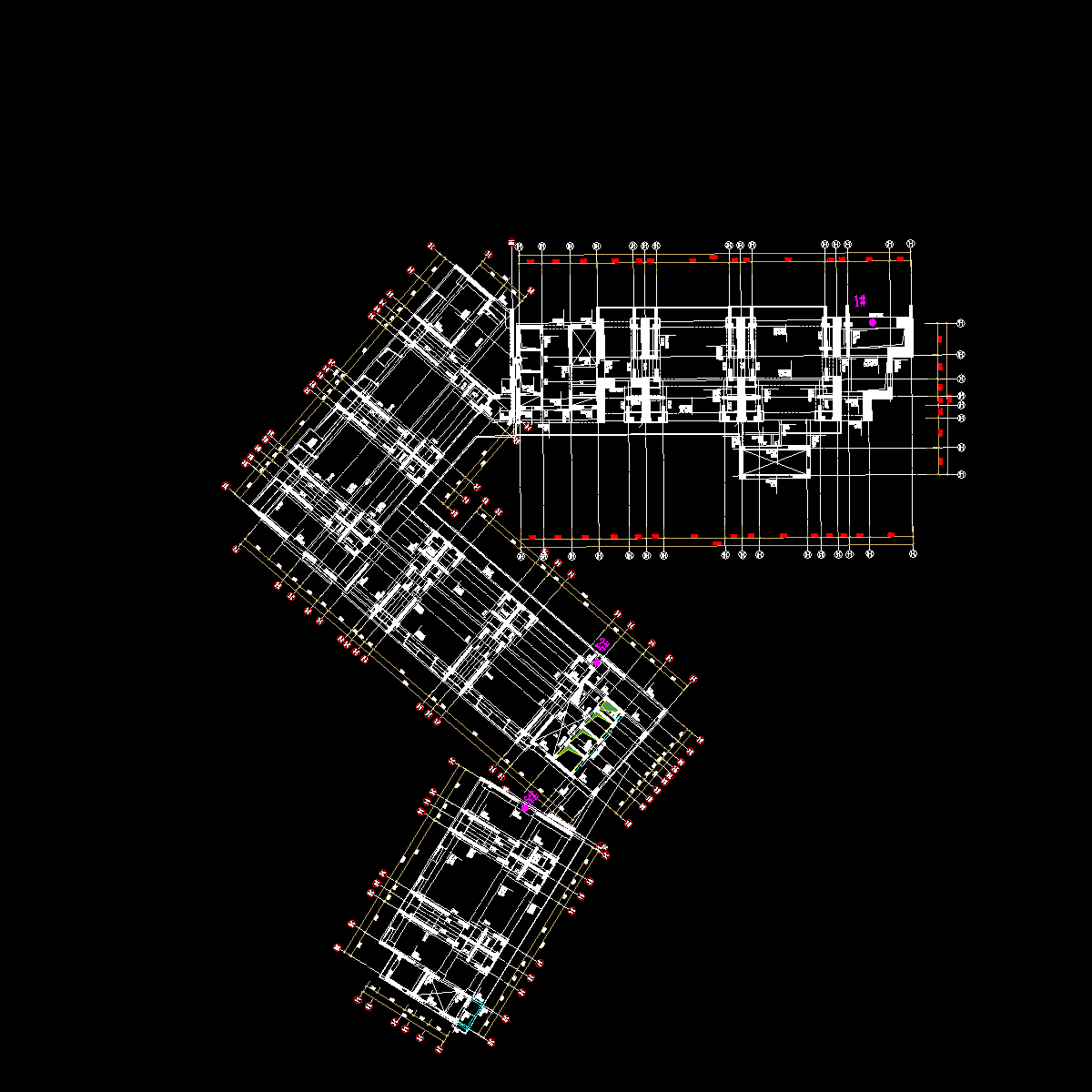

  • 三层测温平面布置图.dwg
    三层测温平面布置图.dwg
  • 三层测温平面布置图bf.dwg
    三层测温平面布置图bf.dwg

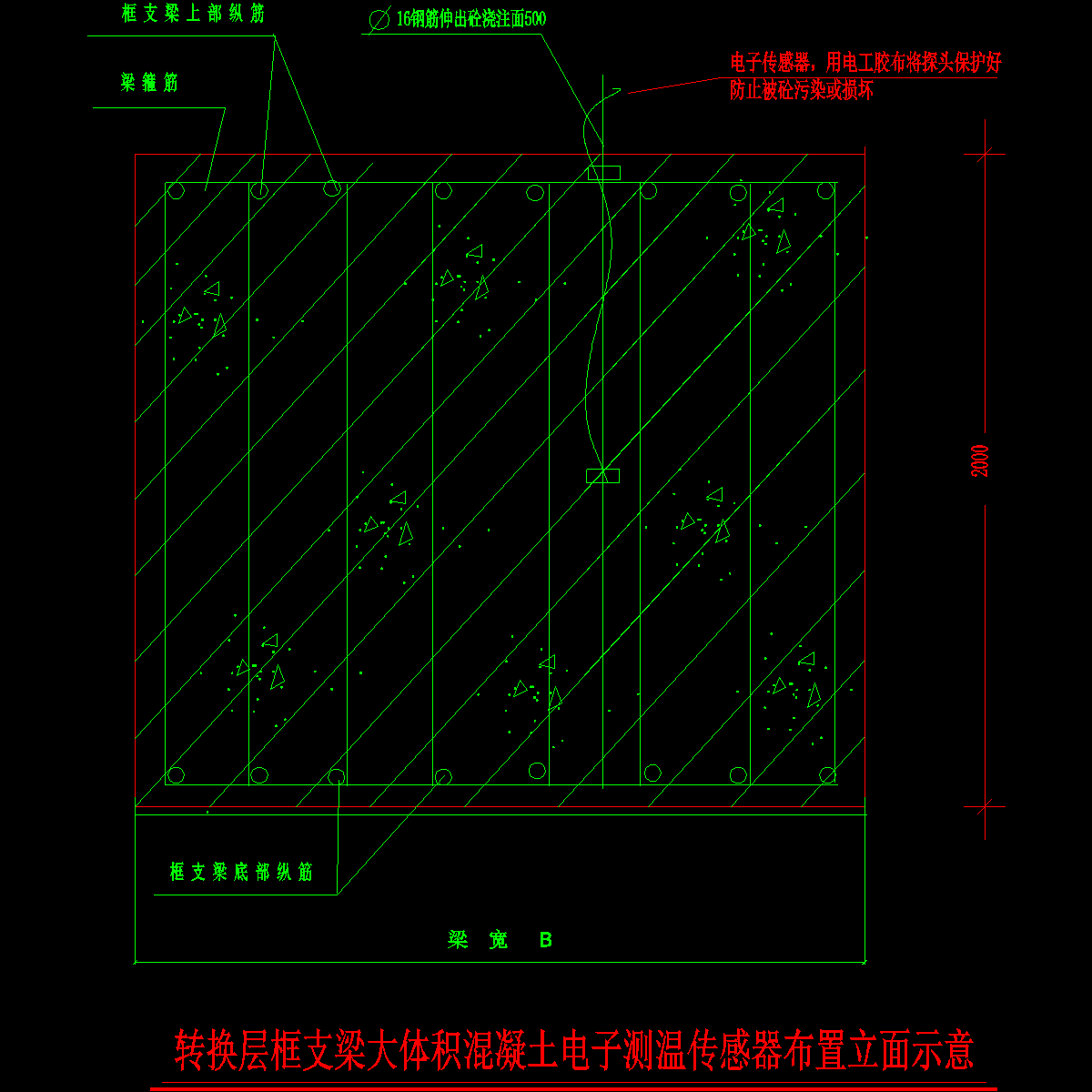

  • 转换层大梁电子测温仪、传感器布置示意.dwg
    转换层大梁电子测温仪、传感器布置示意.dwg

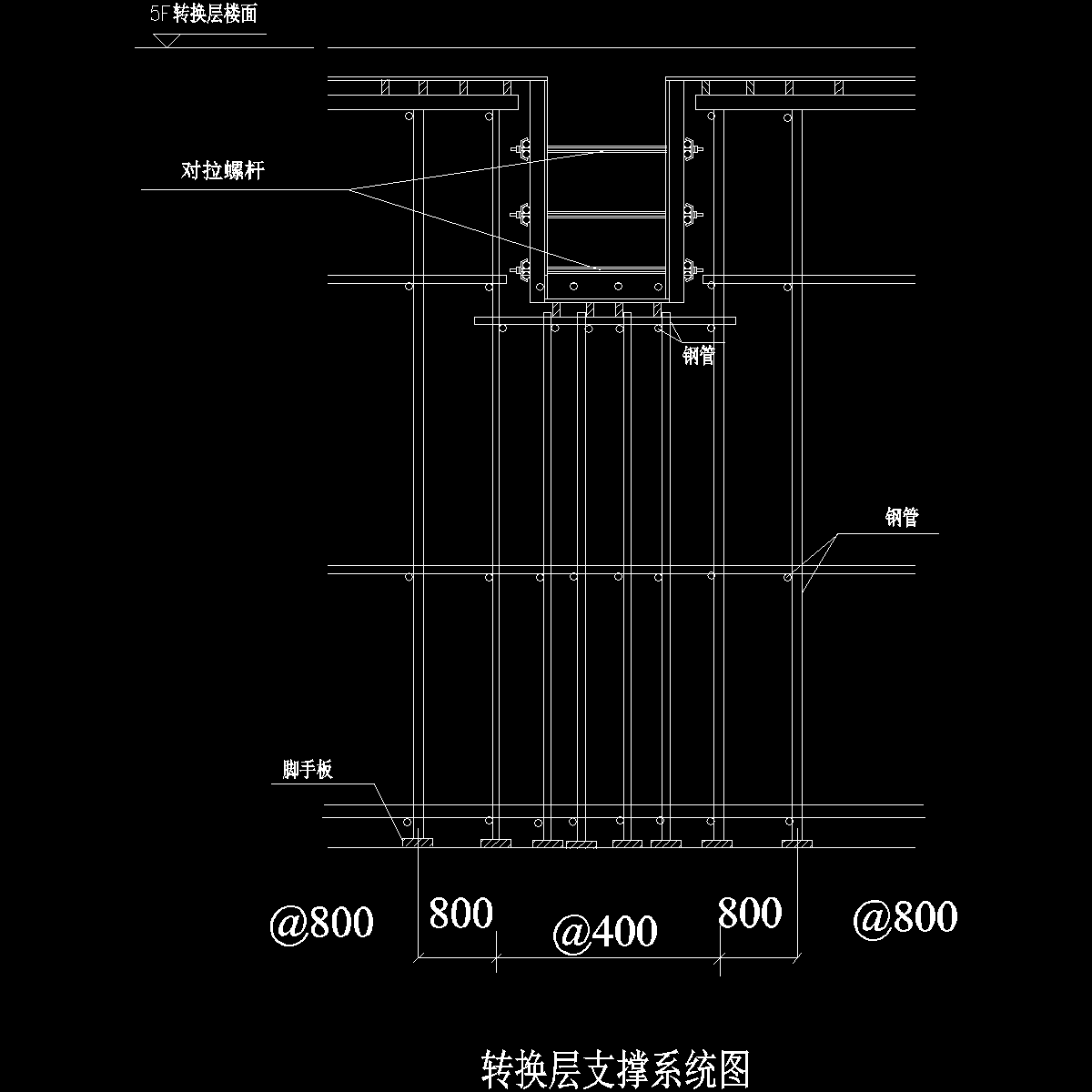

  • 转换层支撑系统图1.dwg
    转换层支撑系统图1.dwg
以上是部分截图,请下载附件后查看完整高清内容
