4层框架结构住宅楼电气CAD施工图纸(高17米)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:出入口控制系统,通信系统,有线电视和卫星接收系统

附件详情

该项目为四层带阁楼住宅楼,楼高17.8米(建筑顶)标高,框架结构,属多层民用建筑。
设计范围:照明、配电、 防雷接地 、电话系统、电视系统、对讲系统等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

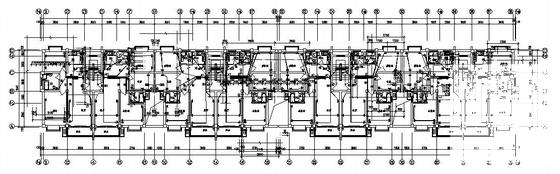

  • 框架结构住宅施工图 - 1
    框架结构住宅施工图 - 1

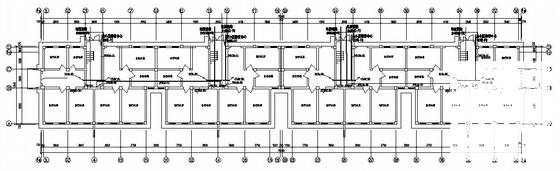

  • 框架结构住宅施工图 - 2
    框架结构住宅施工图 - 2

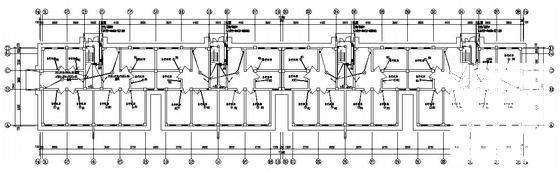

  • 框架结构住宅施工图 - 3
    框架结构住宅施工图 - 3

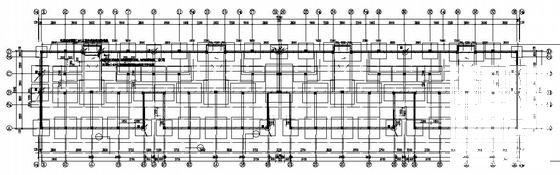

  • 框架结构住宅施工图 - 4
    框架结构住宅施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
