30000平米4层信息中心大楼弱电智能化全套CAD施工图纸

  • 建筑类别:广播电视
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:30000平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 有线广播:服务性,火灾应急
  • 接地方式:TN-S
  • 项目所在地:新疆
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统

附件详情

  • 1、图纸设计说明
  • 2、视频监控、有线电视、综合布线系统图
  • 3、火灾报警及消防联动系统图
  • 4、 弱电平面图
  • 5、火灾报警及消防联动平面图

附件详情

该项目为信息中心大楼智能化项目 ,总建筑面积为20000平方米,其中地上建筑面积17000米,地下室建筑面积3000平方米。地下部分主要为停车库以及设备用房,地上部分为传媒信息中心各类功能用房(技术中心)以及办公用房(行政中心),其中技术中心数为4层,行政中心为2层,建筑层高为23 米。
该项目弱电设计包括以下系统:1)、有线电视系统;2)、综合布线系统;3)、视频监控系统等;4)、火灾自动报警系统;5)、消防联动控制系统;6)、火灾应急广播系统;电梯监视控制系统。


一层弱电平面图

夹层火灾自动报警施工图

火灾自动报警系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

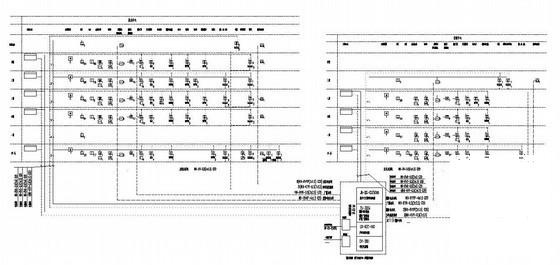

  • 弱电智能化施工图 - 1
    弱电智能化施工图 - 1

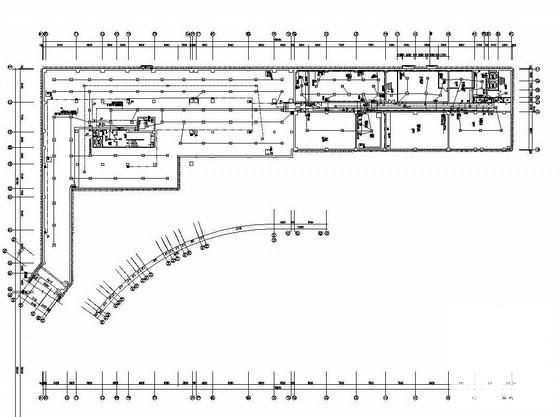

  • 弱电智能化施工图 - 2
    弱电智能化施工图 - 2

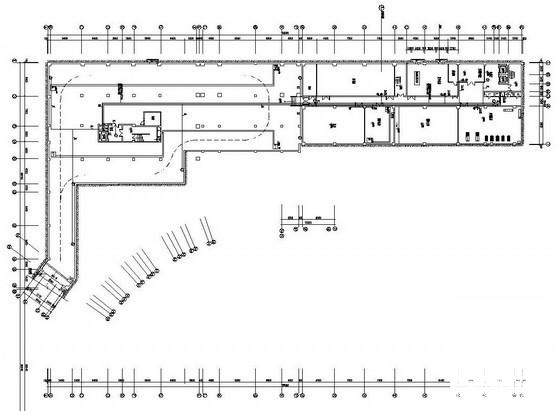

  • 弱电智能化施工图 - 3
    弱电智能化施工图 - 3

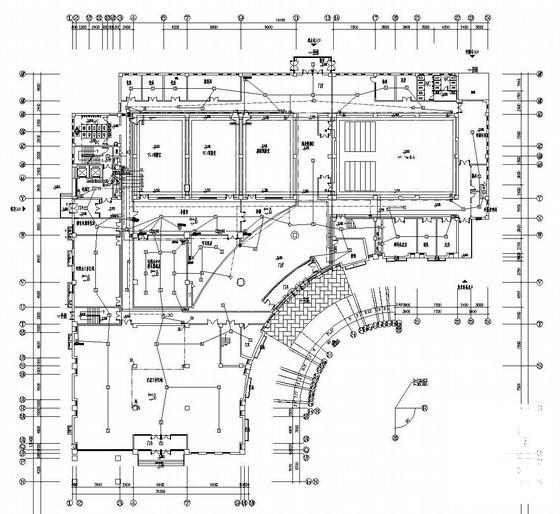

  • 弱电智能化施工图 - 4
    弱电智能化施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
