住宅项目外脚手架施工方案_CAD

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架,满堂脚手架
  • 脚手架支固:落地式脚手架
  • 连接方式:扣件式
  • 搭设高度:76.8m
  • 脚手架计算书:落地式脚手架,悬挑式脚手架
  • 编制时间:近代年
  • 基本参数:立杆间距1.5m,排距1.05m,大横杆步距1.8m,小横杆间距0.5m。
  • 施工重点、难点:卸荷要求:脚手架总高度为57.0米至76.8米,一单元(15层)和二单元(18层)悬挑脚手架分三次卸载,即在1层卸载一次,7楼卸载一次,13楼卸载一次;三单元悬挑脚手架分四次卸荷,即除按一、二单元同层卸荷外,在18层增加一道卸荷。

附件详情

  • 第一章、外脚手架项目概要 1
  • 第二章、双排钢管外脚手架材料及其要求 4
  • 第三章、双排钢管外脚手架构造 5
  • 第四章、悬挑双排扣件式钢管脚手架设计计算 8
  • 第六章、落地双排扣件式钢管脚手架设计计算 22
  • 第七章、施工工艺流程 27
  • 第八章、双排钢管脚手架安全文明施工要求 28
  • 第九章、防护棚搭设方案 33
  • 第十章、应急预案 37

附件详情

17#楼地下室外墙外为抗滑桩,根据现场情况及施工要求,在该处搭设满堂架,兼做抗滑桩及地梁施工操作平台及地下室外脚手架防护。该部分脚手架在抗滑桩施工完毕及地下室外墙防水施工完毕后拆除。
17#东侧为 深基坑 和施工车行道,采用工字钢悬挑脚手架。
一单元靠外侧为深基坑,首先从地下室顶板上用钢管悬挑至1层板面(标高0.300),与二、三单元转换层结构齐平后,总体然后从1层板面开始悬挑工字钢钢管脚手架。二、三单元自然地面到转换层楼面采用落地脚手架,从1层板面(标高0.000)开始悬挑工字钢钢管脚手架。
地下室顶板范围内建筑边采用落地双排脚手架,从地下室顶板(标高-7.300)开始支设。所有脚手架伸至屋面女儿墙,并高出女儿墙1.8米。
卸荷要求:脚手架总高度为57.0米至76.8米,一单元(15层)和二单元(18层)悬挑脚手架分三次卸载,即在1层卸载一次,7楼卸载一次,13楼卸载一次;三单元悬挑脚手架分四次卸荷,即除按一、二单元同层卸荷外,在18层增加一道卸荷。
一、二单元其他落地脚手架分别在7、13层两次卸荷, 三单元(21层)在7、13、18层卸荷3次。
.....................
共40余页,07年编制


以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

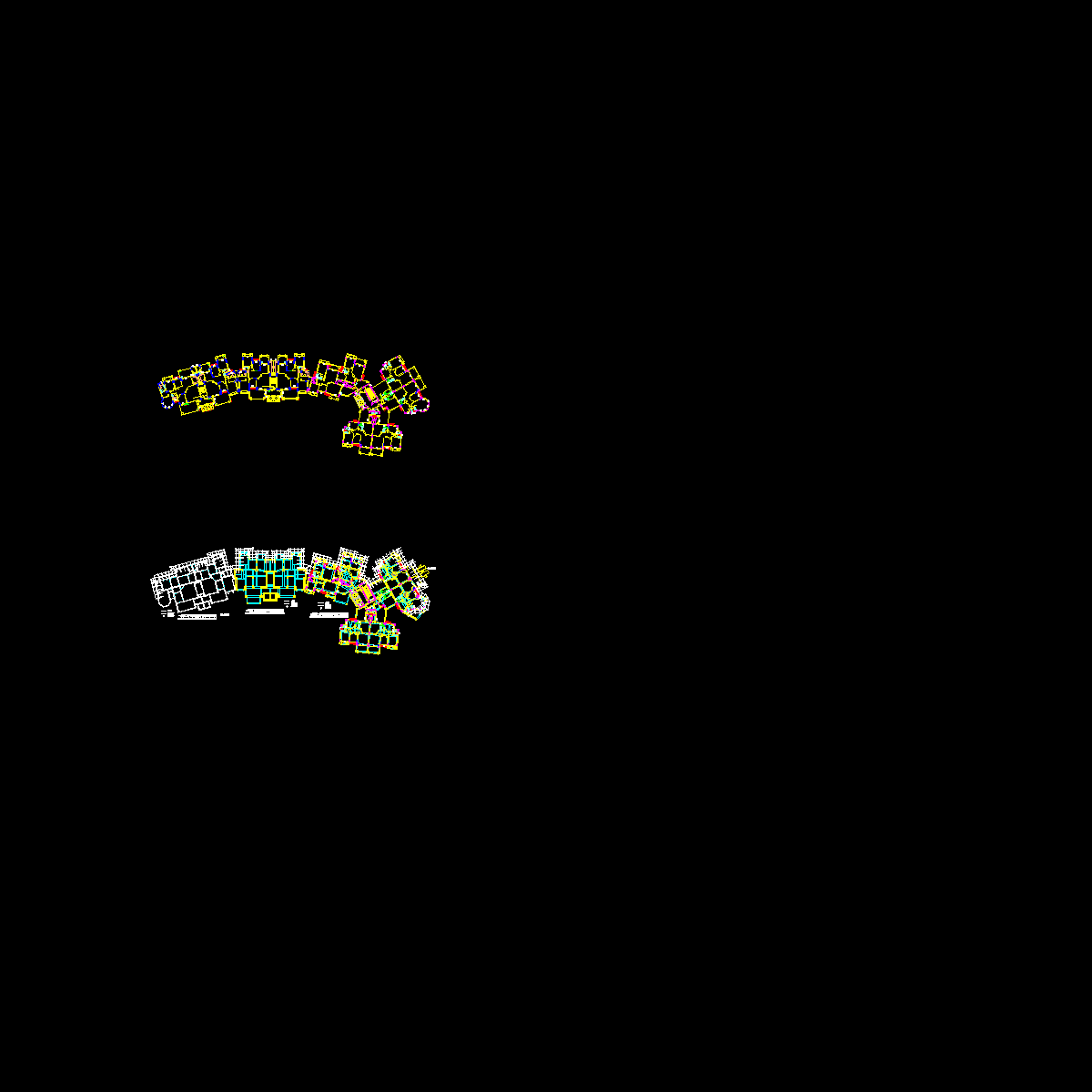

  • 17#工字钢悬挑脚手架施工范围.dwg
    17#工字钢悬挑脚手架施工范围.dwg

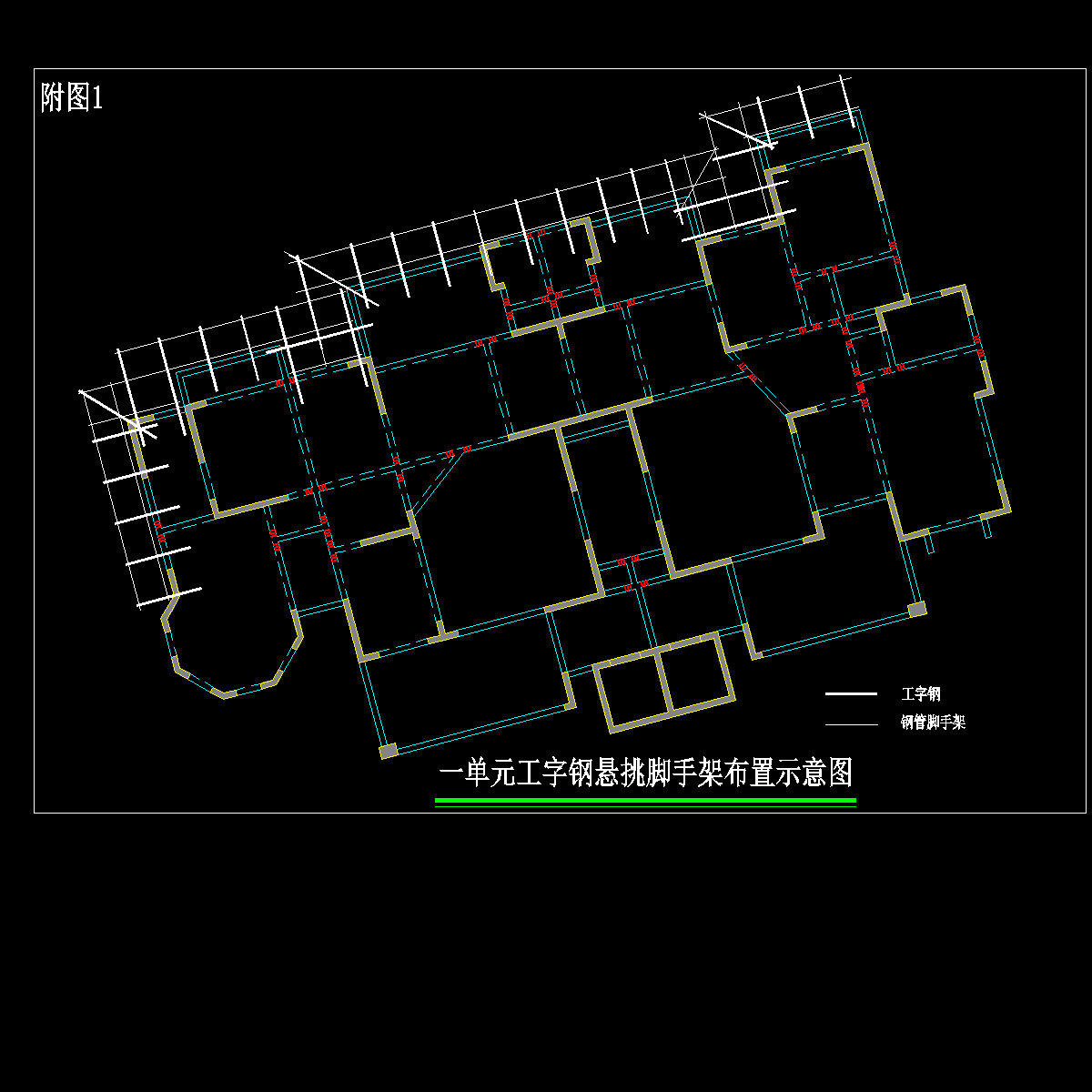

  • 17栋悬挑工字钢脚手架布置图.dwg
    17栋悬挑工字钢脚手架布置图.dwg
以上是部分截图,请下载附件后查看完整高清内容
