总建筑面积为221170m2,建筑物中央最高40m,地下一层,局部2层,地上两层。地下建筑设计结构形式为全现浇钢筋砼框架结构;地上中央区域一层钢结构,二层为刚架结构;地上两侧为A型钢柱雨蓬。
总体吊装思路
(1) 通过对-2.5m楼板的加强,采用大型履带吊以分段的形式进行吊装。
(2) 吊装采用从北向南以退步法进行吊装。
(3) 雨棚吊装可以先集中在一侧进行吊装,吊装完后进行另一侧的集中吊装,可避免因分散作业带来运输、劳力、设备的不足。
(4) 在悬垂梁吊装前每二榀A字柱必须形成稳定的结构。
…………
A字柱、悬垂梁吊装方法
(1) A字柱整榀吊装;
(2)悬垂梁分两段吊装。
…………
二、雨棚钢结构吊装方案介绍 5
2.1 总体吊装思路 5
2.2 A字柱、悬垂梁吊装方法 5
2.3 A字柱吊装示意图 5
2.4 悬垂梁吊装示意图 6
2.5 吊装路径示意图 6
三、雨棚钢结构吊装方案介绍 7
3.1 总体吊装思路 7
3.2 +9.0m主钢梁吊装方法 7
3.3 +9.0m主钢梁吊装示意图 8
3.4 屋面桁架分段示意图 8
3.5 吊装路径示意图 9
四、楼板加固方案 9
4.1 加固的目的 9
4.2 加固的范围 9
4.3 加固的原理 13
4.4 构件运输通道加固方案 14
4.5 吊车行走及作业区域加固方案 14
4.6 吊车行走及作业区域加固方案 15
4.7 变形检测 19
五、路基箱设计 20
5.1 吊车参数 20
5.2 履带压力及路基箱内力分析 21
5.3 路基箱截面设计 38
5.4 路基箱与砼结构的关系 40
六、独立加固支撑钢柱设计 41
6.1 计算简图 41
6.2 独立加固支撑钢柱截面较核 43
七、三角形加固支撑设计 45
7.1 计算简图 45
7.2 斜杆和拉杆截面校核 46
八、开洞处加固支撑设计 47
8.1 设计荷载 47
8.2 有限元分析 47
8.3 说明: 49
九、加固桁架设计 50
9.1 设计荷载 50
9.2 计算结果 51
…………
。约1万字。
欢迎您来 建筑施工 网--建筑人的网上家园

以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

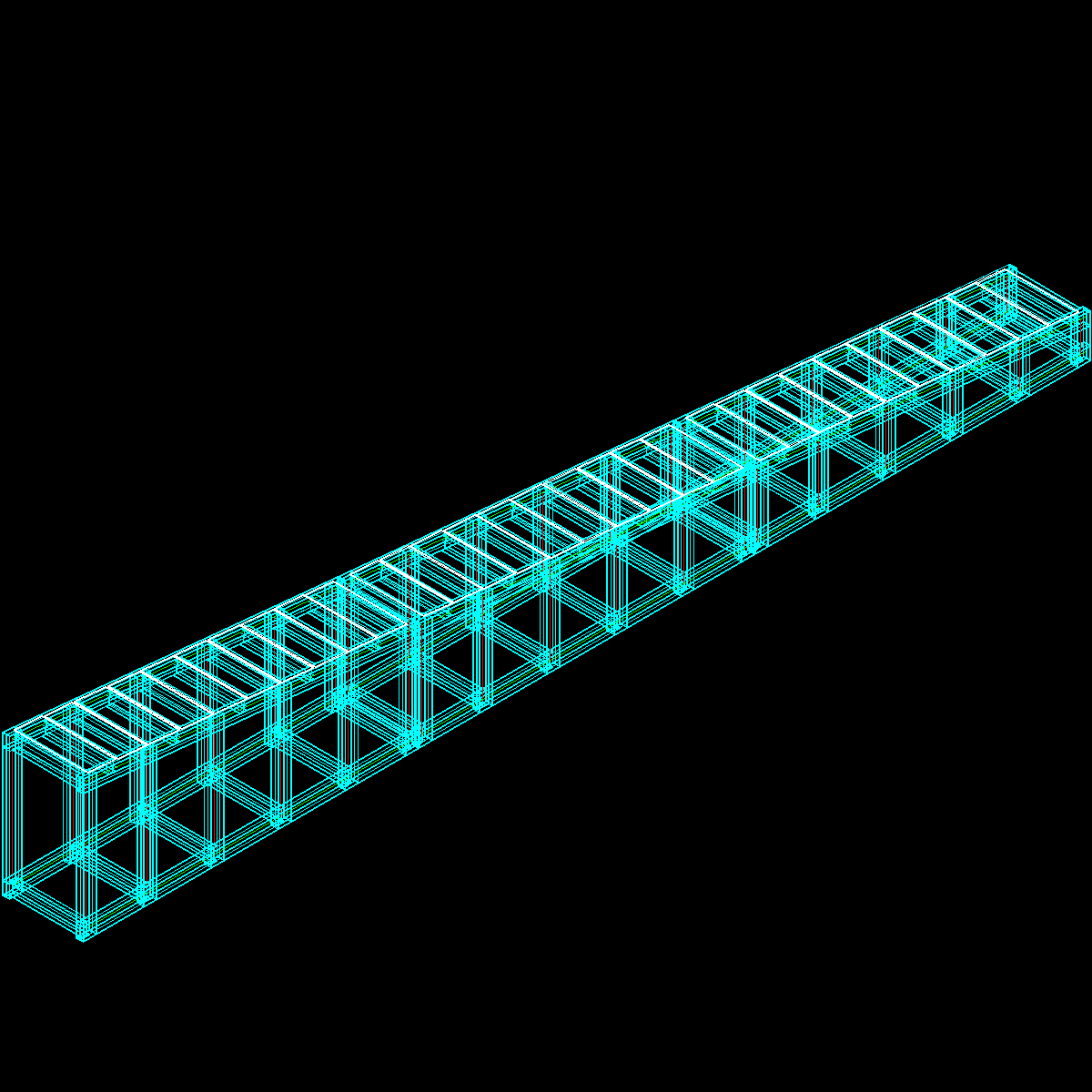

  • 下坡架实体图.dwg
    下坡架实体图.dwg

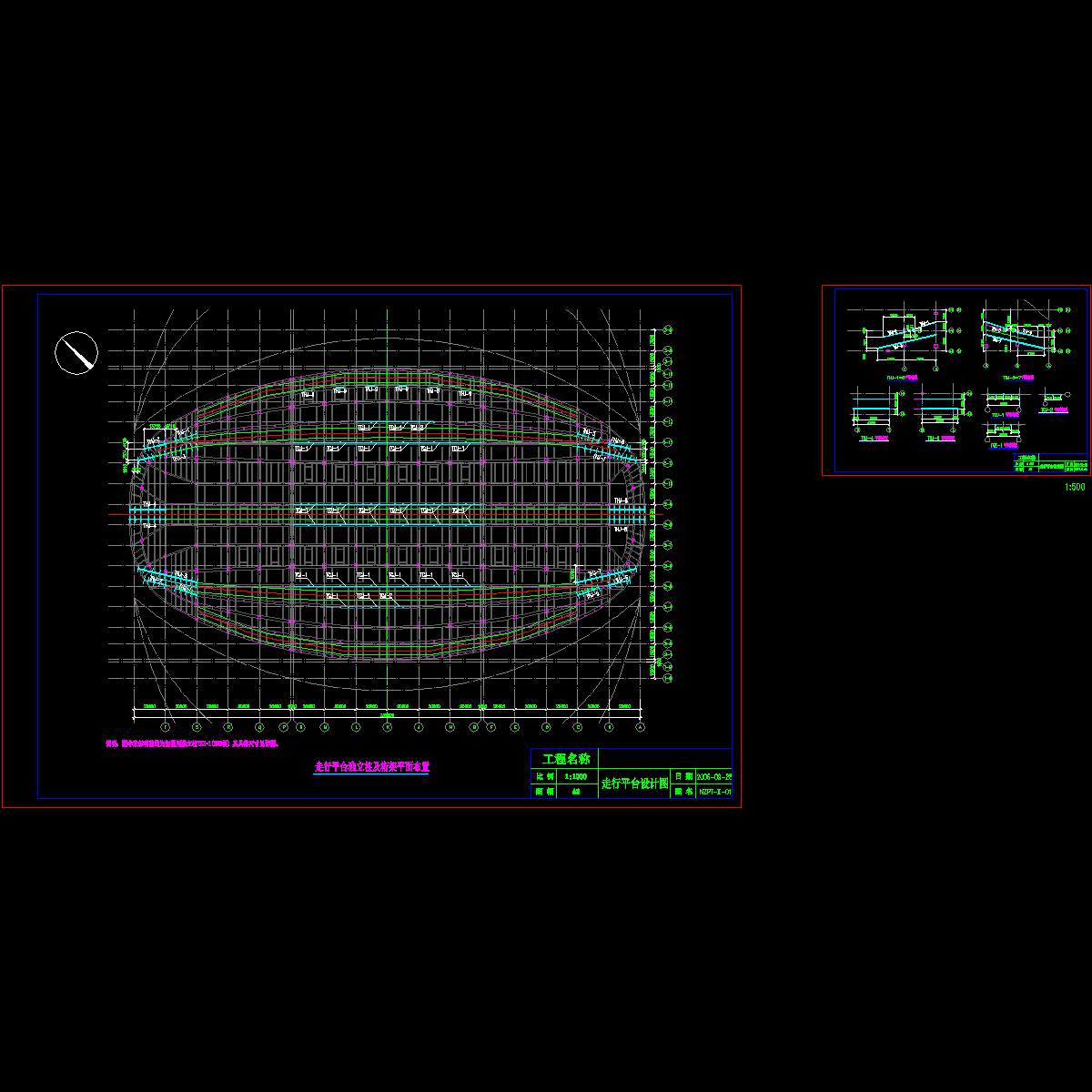

  • 站房加固方案-平面liu.dwg
    站房加固方案-平面liu.dwg

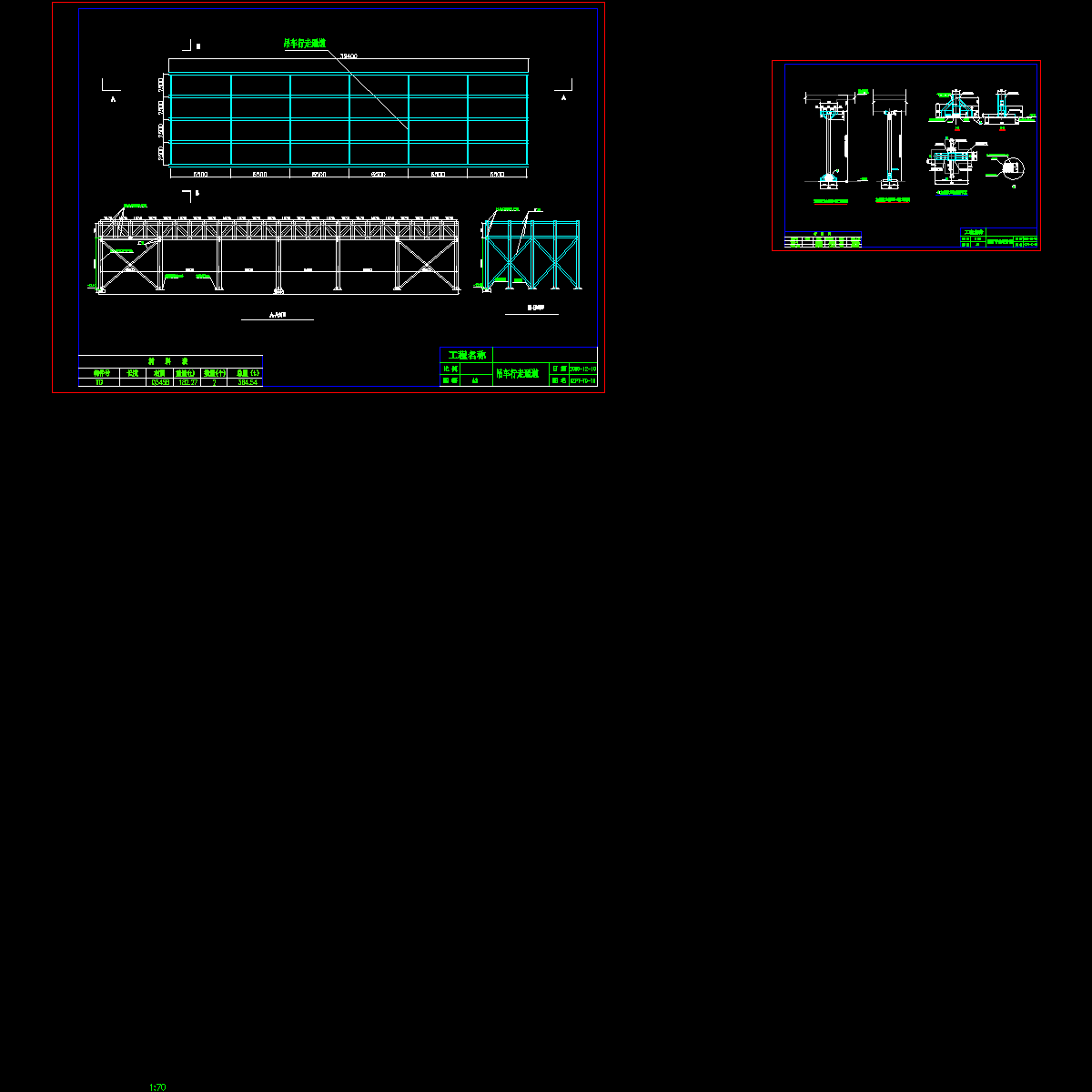

  • 站房加固方案-构件图-报送含支撑1.dwg
    站房加固方案-构件图-报送含支撑1.dwg

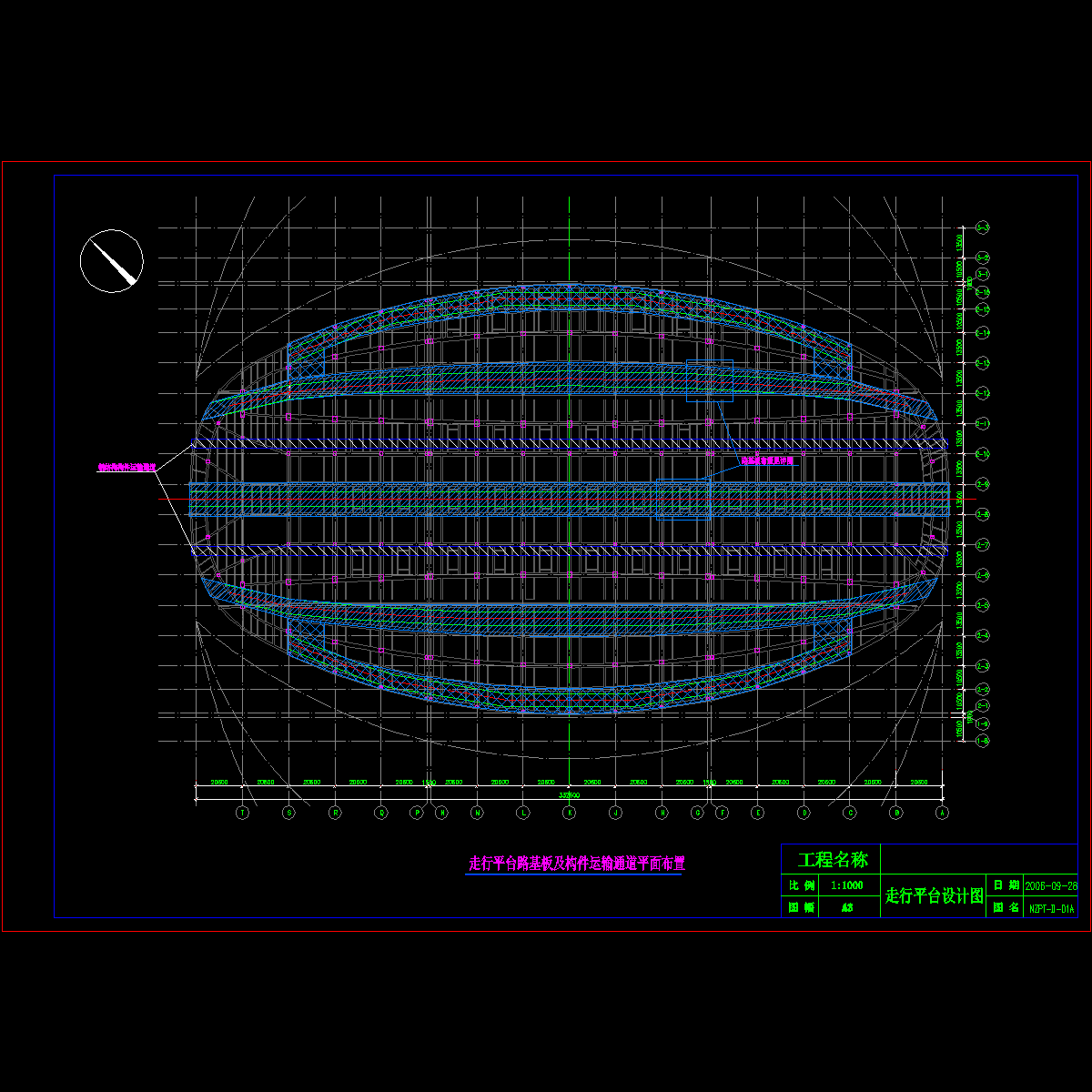

  • 站房加固方案-路基平面及通道.dwg
    站房加固方案-路基平面及通道.dwg
  • 站房加固方案-平面.dwg
    站房加固方案-平面.dwg
  • 站房加固方案-构件图-报送含支撑.dwg
    站房加固方案-构件图-报送含支撑.dwg
  • 站房加固方案-构件图-报送含支撑x.dwg
    站房加固方案-构件图-报送含支撑x.dwg
  • 路基箱详图9.23.dwg
    路基箱详图9.23.dwg

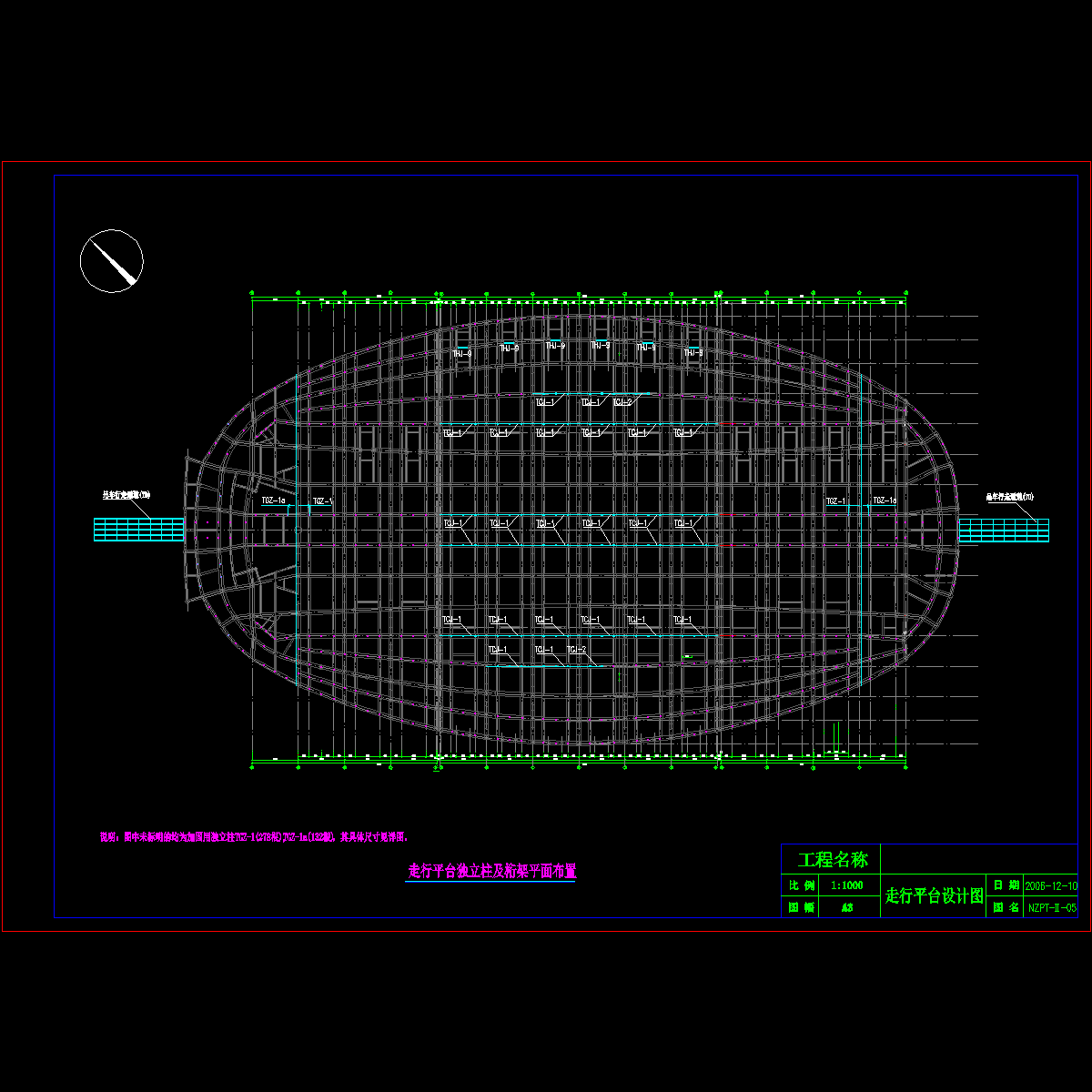

  • Ⅰ区加强独立柱布置图(-11.75m).dwg
