3层住宅裙楼石材、百叶、雨蓬工程幕墙结构设计施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:其他结构
  • 参考图纸:30张
  • 设计年代:近代
  • 幕墙面板材料:石材幕墙
  • 幕墙支承结构:其他

附件详情

某住宅裙楼石材、百叶、雨蓬工程幕墙结构设计图
该资料为:某住宅裙楼石材、百叶、雨蓬工程幕墙结构设计图
该资料包含:
立面图、玻璃雨蓬大样图、铝合金百叶窗大样图、石材装饰横剖 节点图 、石材装饰纵剖 节点图 、石材装饰层间避雷纵剖 节点图 、石材装饰顶部纵剖节点图、石材装饰边部安装节点图、雨蓬安装节点图、石材装饰埋件加工图、石材板加工图共32张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

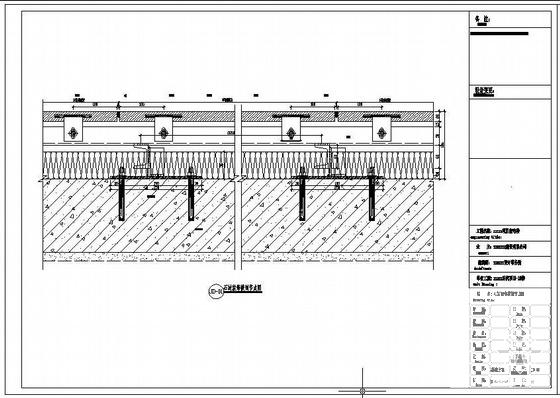

  • 石材幕墙大样图 - 1
    石材幕墙大样图 - 1

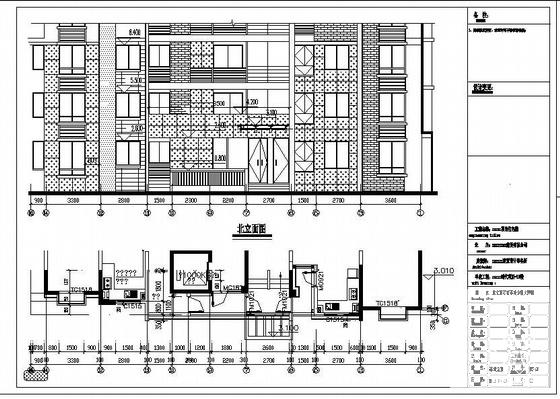

  • 石材幕墙大样图 - 2
    石材幕墙大样图 - 2

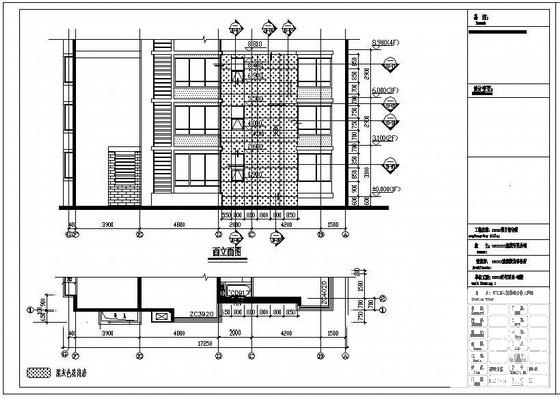

  • 石材幕墙大样图 - 3
    石材幕墙大样图 - 3

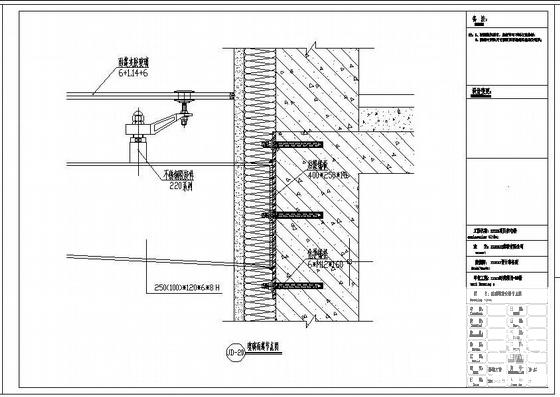

  • 石材幕墙大样图 - 4
    石材幕墙大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
