两层框架结构俱乐部建筑方案设计CAD图纸

  • 图纸设计深度:方案
  • 设计效果图:有

附件详情

该资料为某俱乐部建筑方案图
工程建筑建筑设计结构形式为:框架结构、层数为: 2层、高度为: 12.3米

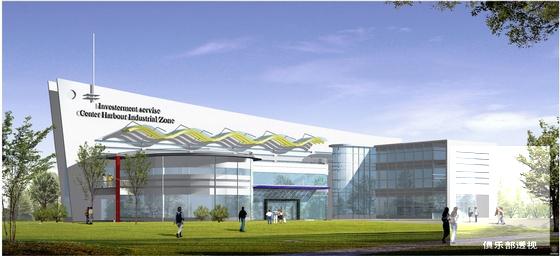

这份参考资料包括各层建筑平面、立面、剖面图等,共4张图纸,带一张效果图。
设计功能包括:厨房、餐厅、卡啦OK厅等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

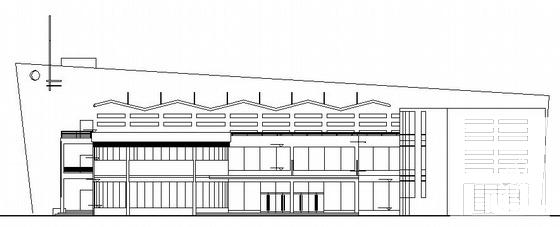

  • 框架结构结构建筑 - 1
    框架结构结构建筑 - 1

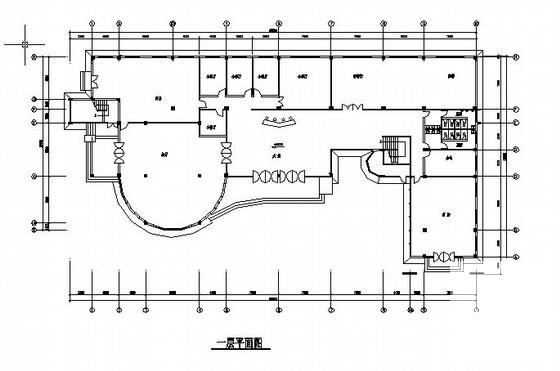

  • 框架结构结构建筑 - 2
    框架结构结构建筑 - 2
  • 框架结构结构建筑 - 3
    框架结构结构建筑 - 3
  • 框架结构结构建筑 - 4
    框架结构结构建筑 - 4
以上是部分截图,请下载附件后查看完整高清内容
