工厂车间空调制冷站系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:1层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 设计内容:冷热源,机房,其它
  • 冷热源:电动压缩式冷水机组
  • 节点大样:冷却塔,集分水器,制冷机组,空气处理机组
  • 项目所在地:河南

附件详情

一、项目概要:

该项目是一个工厂车间建筑。图纸内容包含设计施工说明,主要设备材料表及图例,制冷工艺系统图,制冷站一层设备平面布置图,制冷站一层设备及管道平面布置图,制冷站地下层设备平面布置图,制冷站地下层设备及管道平面布置图,制冷站屋面冷却塔平面布置图,制冷站屋面冷却塔及管道 平面布置图 ,制冷站剖面图等...

二、夏季冷负荷统计:

本期工程夏季总冷负荷为9130KW,其中:拉丝空调4440KW,捻线空调2400KW,调理车间空调190KW,捻线烘干车间2100KW,系统及管道冷量损失450KW。

三、制冷系统设计:

制冷站设置二台型号为RTGC120的离心式冷水机组,单台额定制冷量4219KW,及一台型号为RTGC070的离心式冷水机组,单台额定制冷量2461KW。

冷冻水供给池窑拉丝车间空调以及捻线、调理间等制品空调机组使用。冷冻水系统为双水池开式系统,供水温度为7°C,系统补水为自来水。制冷机冷却水进、出口温度分别为32°C、37°C,由设置于制冷站屋面的冷却塔循环供应,制冷机冷却水供水温度不得低于17°C,当低于17°C时,冷却塔风机自行关闭。冷却水系统补水为软化水,软化水来自循环水站...

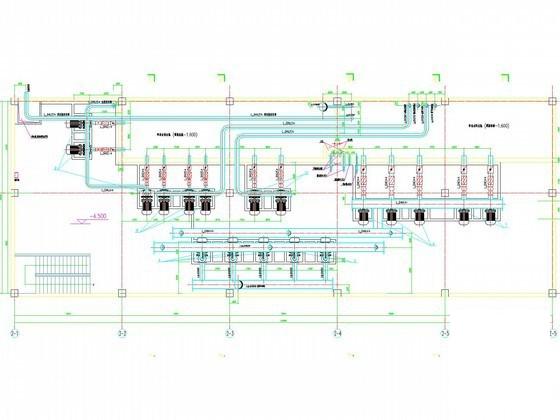

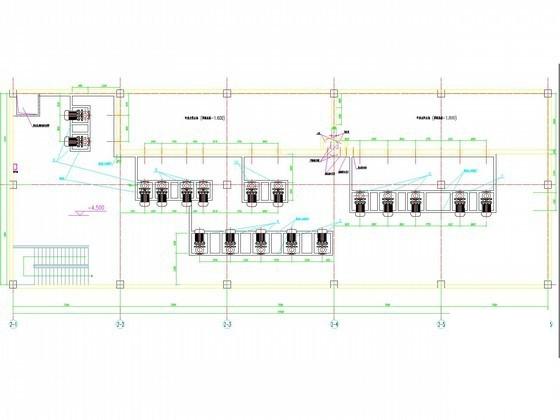

制冷站地下层设备平面布置图

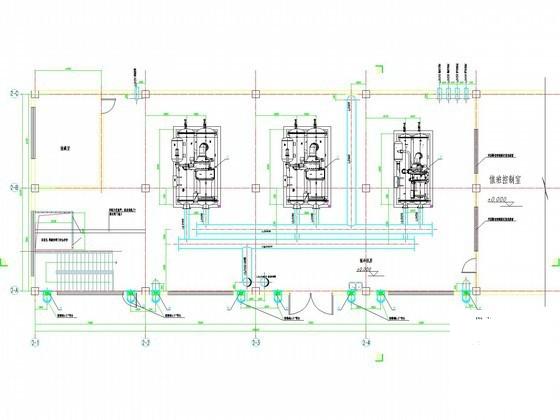

制冷站一层设备及管道平面布置图

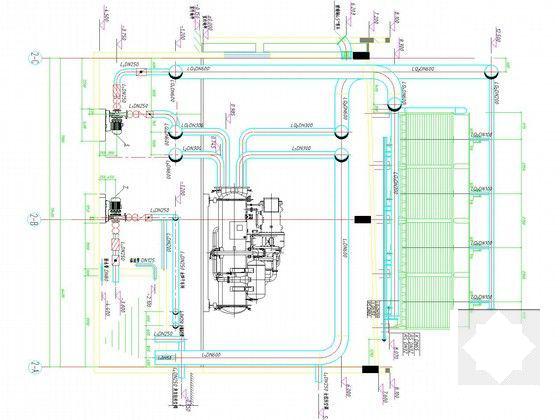

B-B剖面

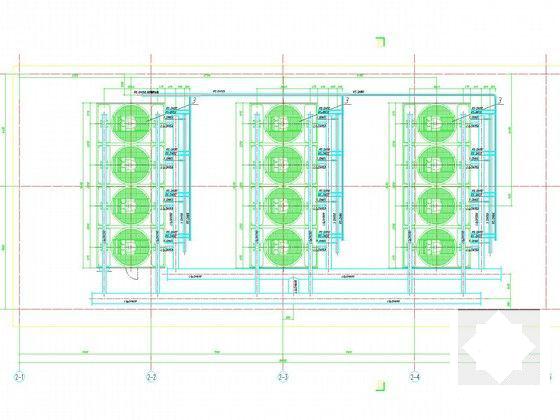

制冷站屋面冷却塔及管道平面布置图

工艺流程图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 工厂空调系统 - 1
    工厂空调系统 - 1
  • 工厂空调系统 - 2
    工厂空调系统 - 2
  • 工厂空调系统 - 3
    工厂空调系统 - 3
  • 工厂空调系统 - 4
    工厂空调系统 - 4
  • 工厂空调系统 - 5
    工厂空调系统 - 5
  • 工厂空调系统 - 6
    工厂空调系统 - 6
以上是部分截图,请下载附件后查看完整高清内容
