高层住宅楼项目地板辐射供暖及排烟系统设计施工CAD大样图

附件详情

一、项目概要：
该子项总建筑面积约3002平米，防火等级为二级...
二、冷热源：
该项目的供暖热源为市政热力...

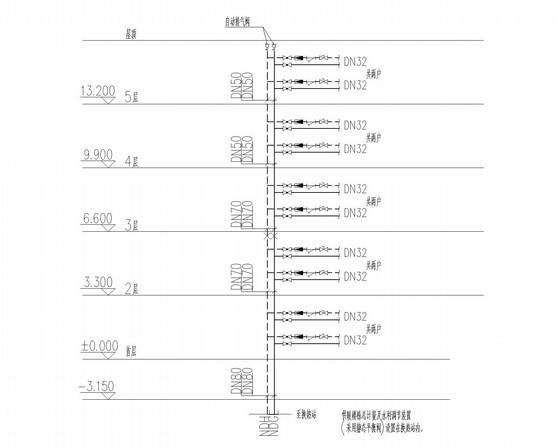

三、采暖系统：
1.换热站内设有二组换热系统，分别供高低区提供供回水温度均为50/40°C的供暖热水。

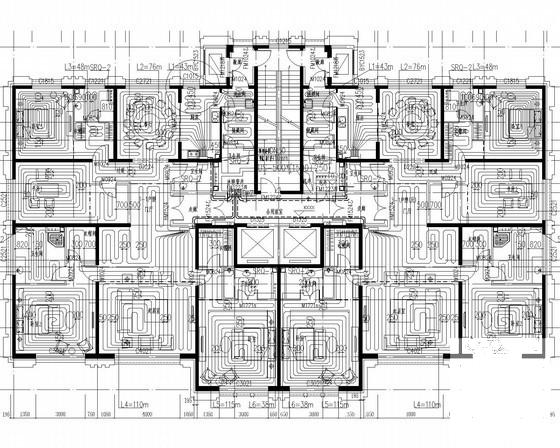

2.供暖型式采用低温热水地板辐射供暖...

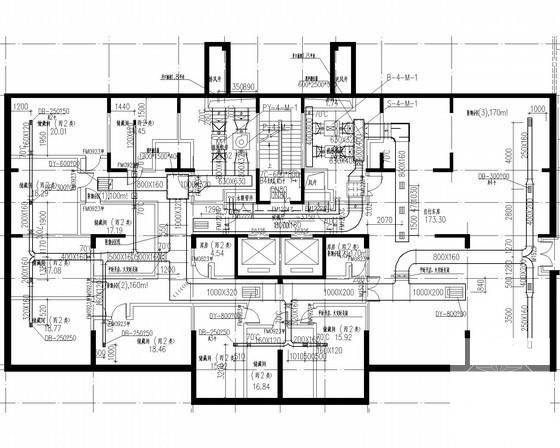

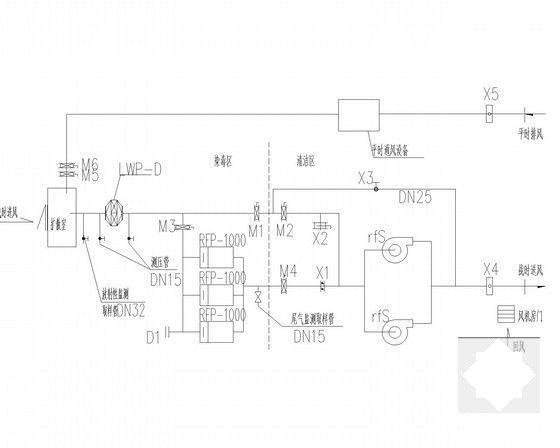

四、通风排烟系统：
1.本项目地上防烟楼梯间设有可开启的外窗，采用自然排烟。
2.地下防烟楼梯间不具备自然排烟条件，采用机械加压送风系统...

图纸共27张。
