非机动车停车大棚结构设计施工CAD图纸

  • 建筑类别:交通建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:网架,膜结构
  • 风压:0.3kN/平方米
  • 参考图纸:12张
  • 设计年代:近代

附件详情

该资料包含:膜 结构设计说明 ,膜结构平面图,膜结构侧立面图,膜结构轴侧图,膜结构钢柱 平面布置图 ,钢结构平面图,钢结构轴侧图,HJ-x详图一, 节点详图 ,钢索布置图等。
共12张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

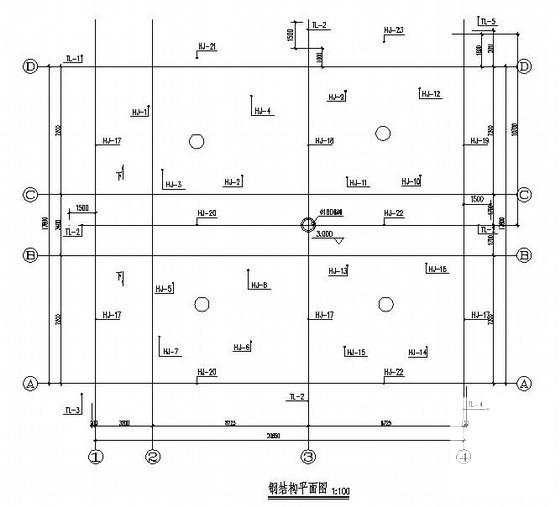

  • 大棚设计图纸 - 1
    大棚设计图纸 - 1

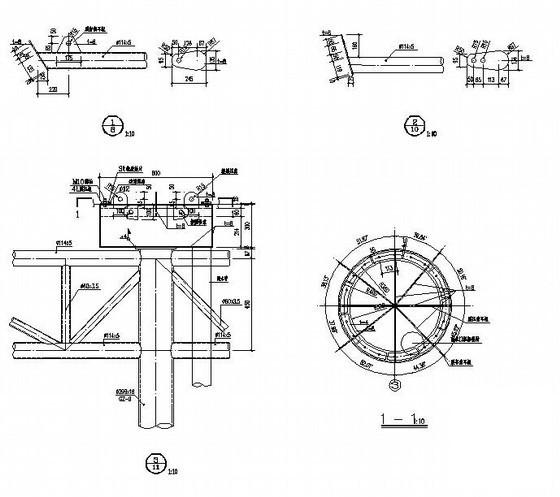

  • 大棚设计图纸 - 2
    大棚设计图纸 - 2

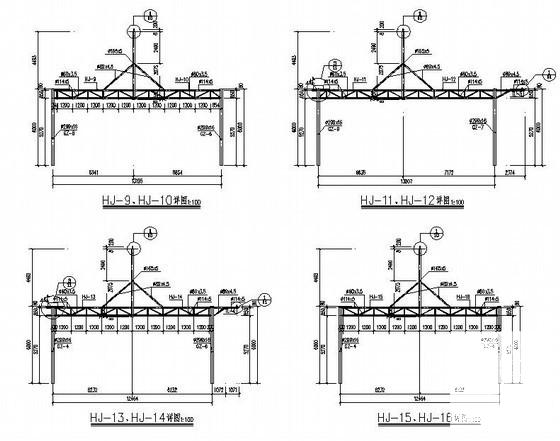

  • 大棚设计图纸 - 3
    大棚设计图纸 - 3

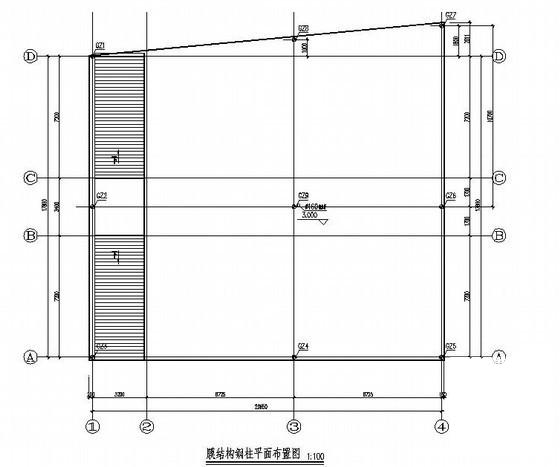

  • 大棚设计图纸 - 4
    大棚设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
