地下变电站为地下三层(按无人防设计),设计埋深25米,总建筑面积29690平方米(不包括北侧电缆隧道工作井),采用逆作法施工,站区北侧建1个电缆隧道工作井,与变电站结构同步实施;地上为三栋五层生产管理用房。变电站外壁为地下连续墙+钢筋混凝土内衬墙;内部结构为框架+剪力墙结构体系。
基坑围护:采用地下连续墙加支撑的围护形式,地下连续墙和支撑采用钢筋混凝土结构。
该项目采用逆作法施工,开挖阶段的围护墙为1200m厚的地下连续墙,与逆作施工阶段施工的内衬墙(1400mm、1000mm)构成变电站本体的结构外墙,开挖阶段保证基坑安全的围护体系由地下主本结构与临时围护结构形成,同时逆作施工及回筑后形成正常使用阶段结构体系。
……
2.4结构施工方案
2.4.1地下结构梁、板施工流程
2.4.2垫层施工
2.4.3模板排架施工
2.4.4钢筋工程施工
2.4.5钢结构施工方案
2.4.6混凝土工程施工
2.4.7结构防水
2.4.8钢筋混凝土临时支撑拆除
……
72页,编制于近代年。

临时支撑模板图

早拆模支点布置图

竖向结构模板样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

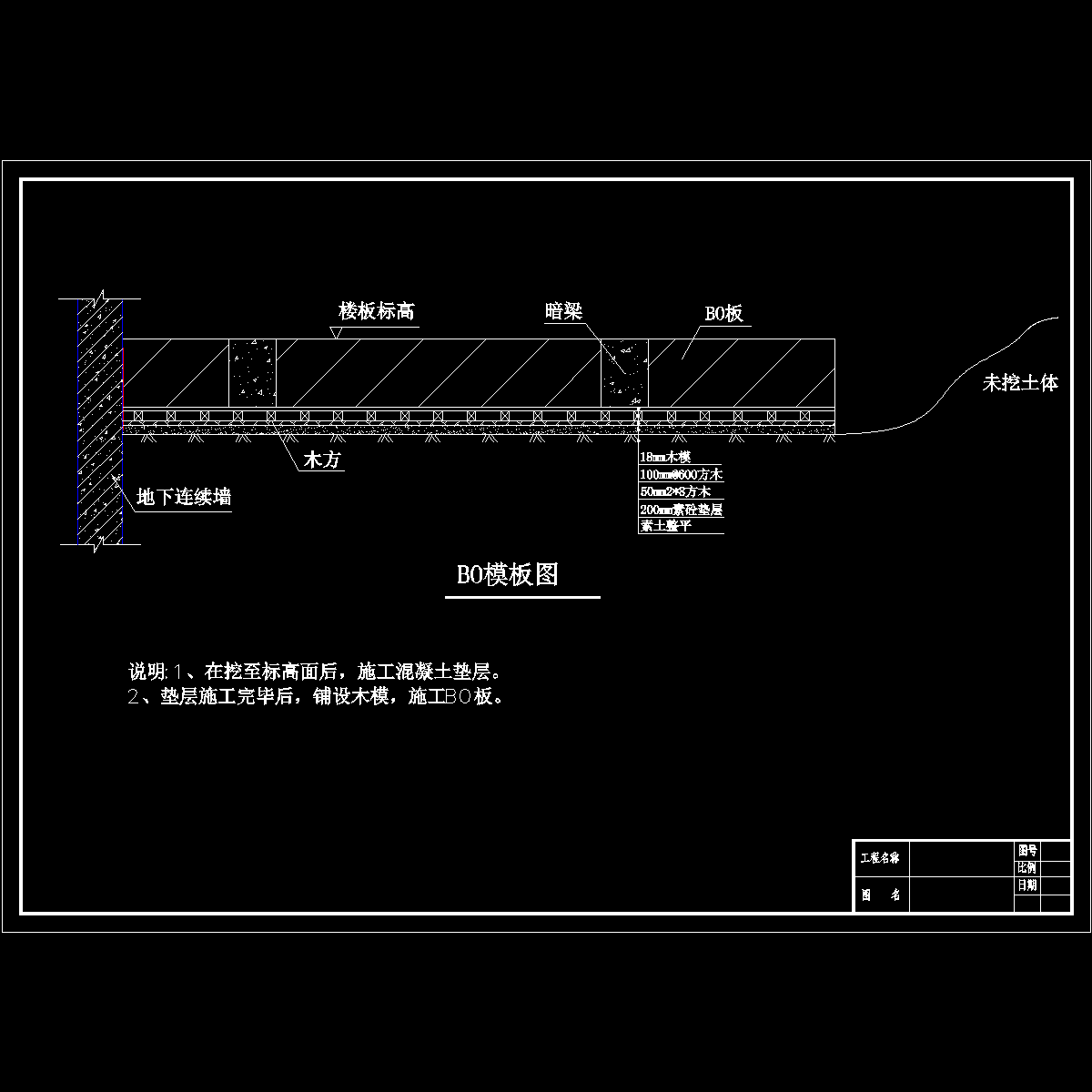

  • b0模板图.dwg
    b0模板图.dwg

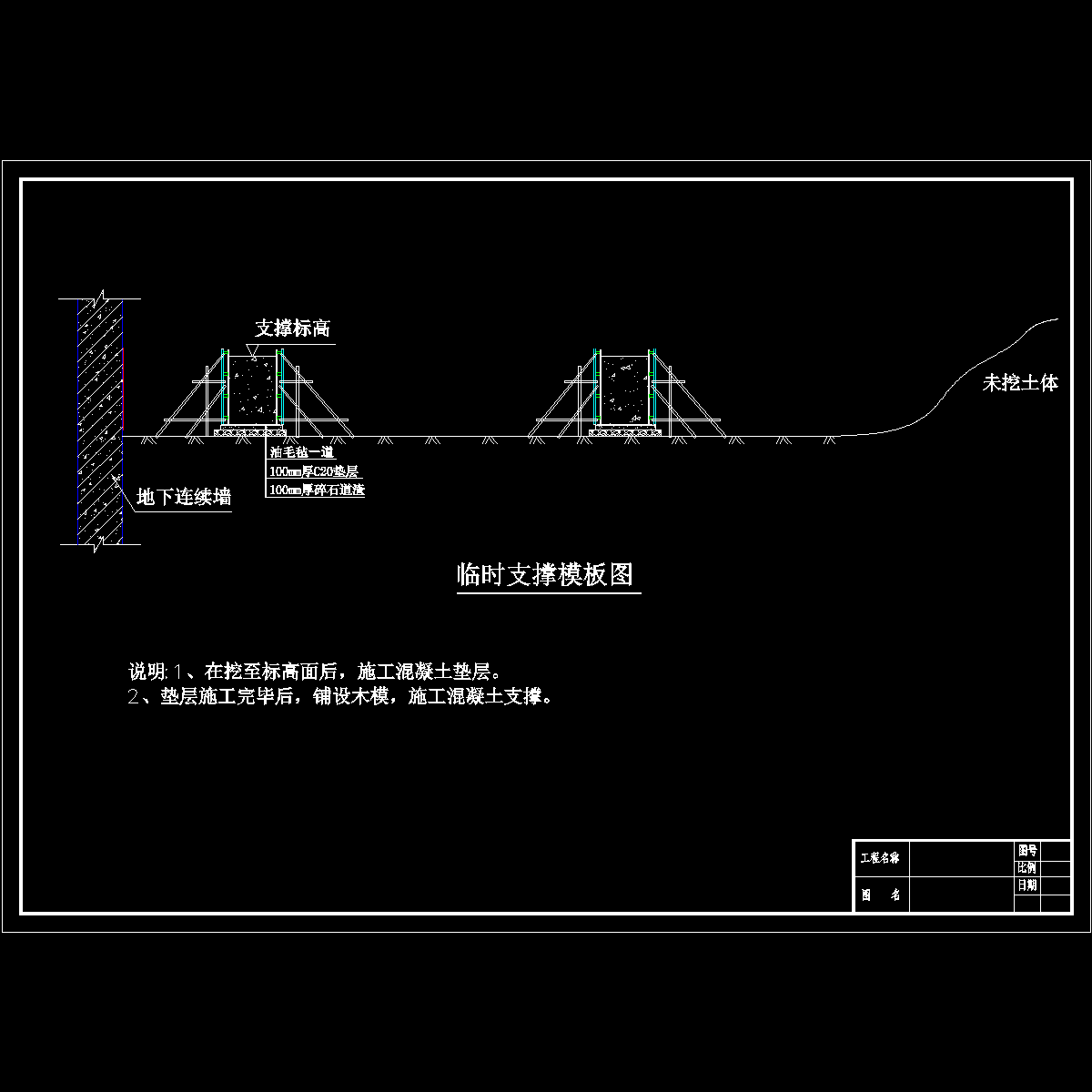

  • 临时支撑模板图.dwg
    临时支撑模板图.dwg

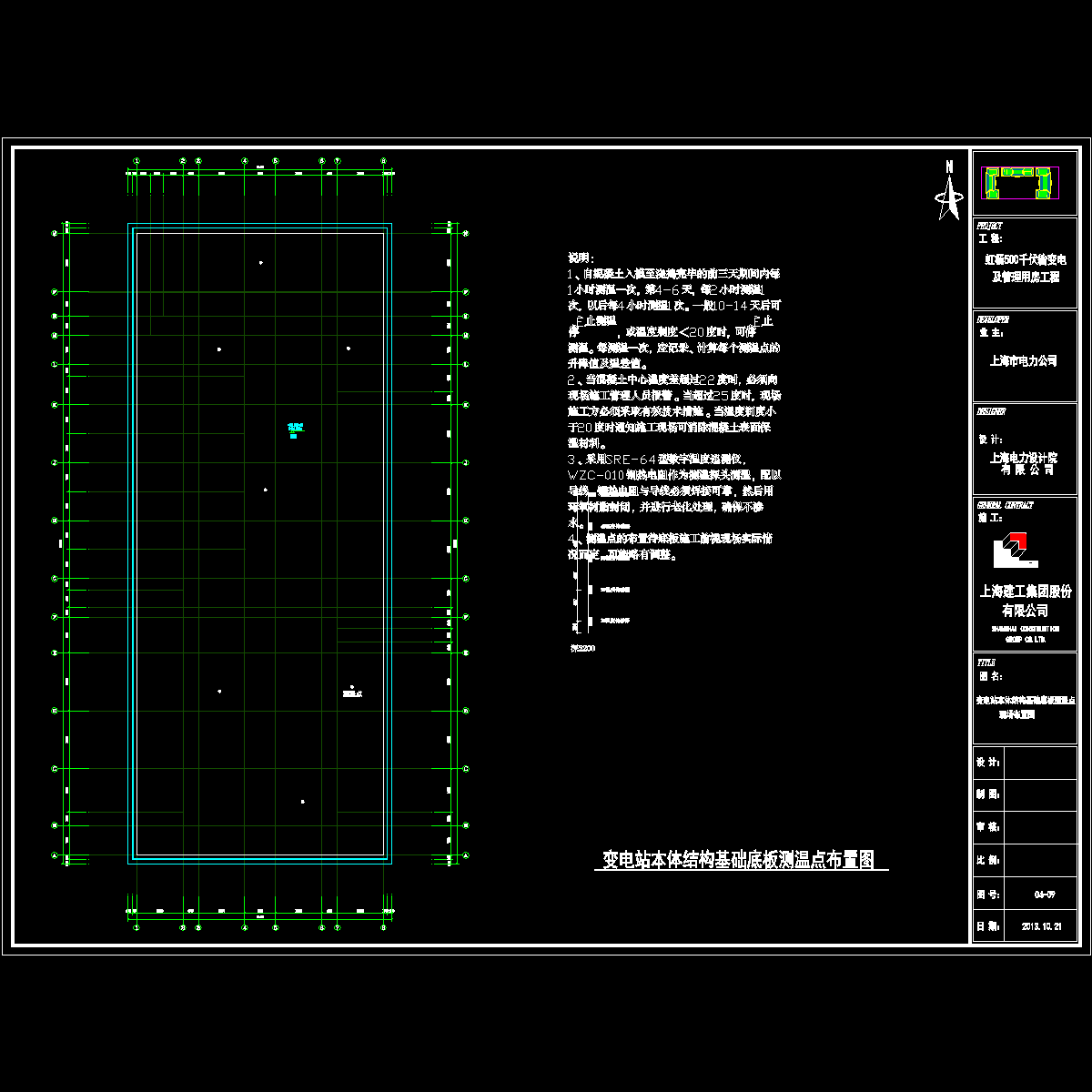

  • 基础底板测温点布置图.dwg
    基础底板测温点布置图.dwg
  • 柱墙模板图.dwg
    柱墙模板图.dwg

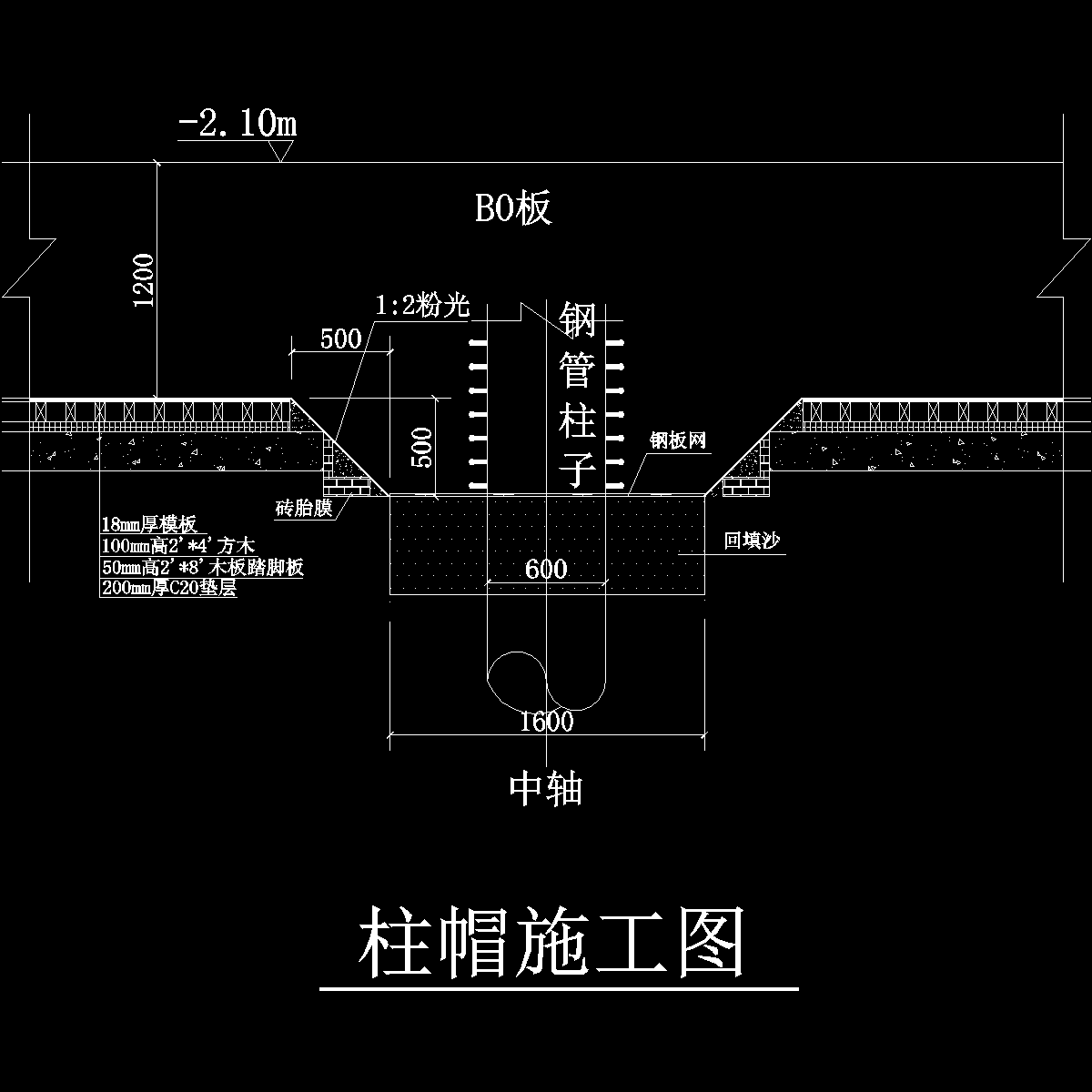

  • 柱帽施工图.dwg
    柱帽施工图.dwg
  • 模板拆除示意图.dwg
    模板拆除示意图.dwg
