33米跨门式钢架厂房结构设计施工CAD图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构最大跨度:33m
  • 参考图纸:12张
  • 设计年代:近代

附件详情

某33米跨门式钢架厂房结构设计图
该资料为:某33米跨门式钢架厂房结构设计图
该资料包含:
基础布置图、基础节点、锚栓布置图、钢柱布置图、结构布置图、檩条布置图、墙梁布置图、柱撑布置图、钢架图共12张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

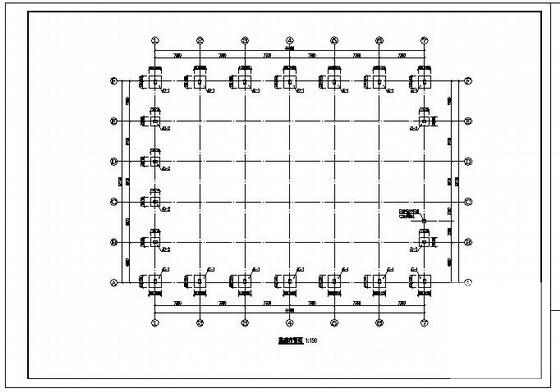

  • 钢架结构厂房设计 - 1
    钢架结构厂房设计 - 1

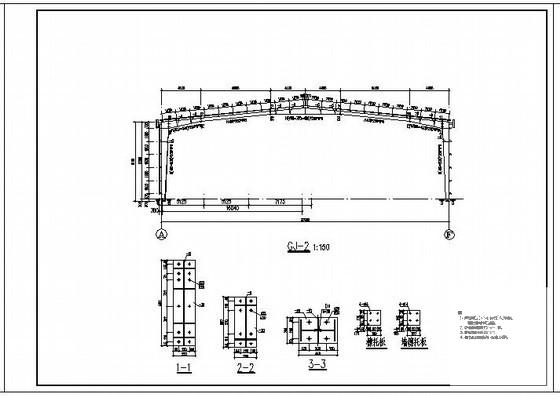

  • 钢架结构厂房设计 - 2
    钢架结构厂房设计 - 2

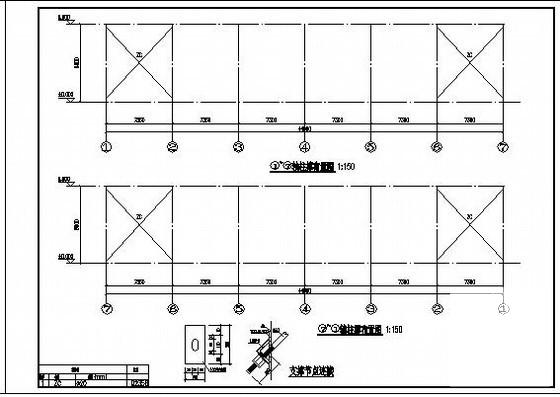

  • 钢架结构厂房设计 - 3
    钢架结构厂房设计 - 3

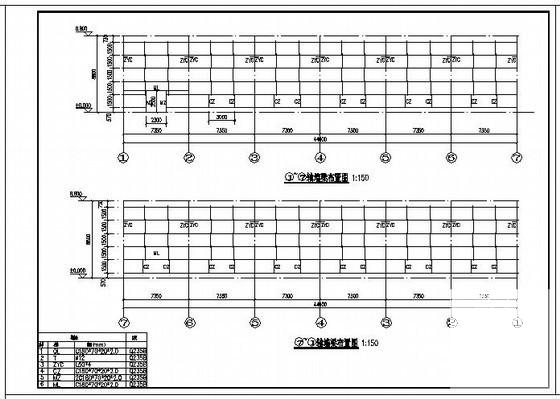

  • 钢架结构厂房设计 - 4
    钢架结构厂房设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
