螺栓球节点正放四角锥网架与H型钢组合结构设计CAD施工大样图

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,网架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:19张
  • 设计年代:近代

附件详情

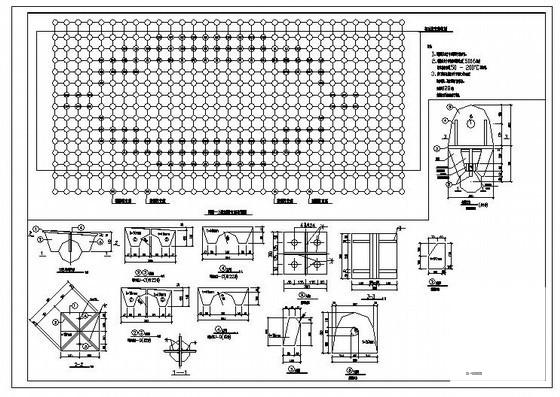

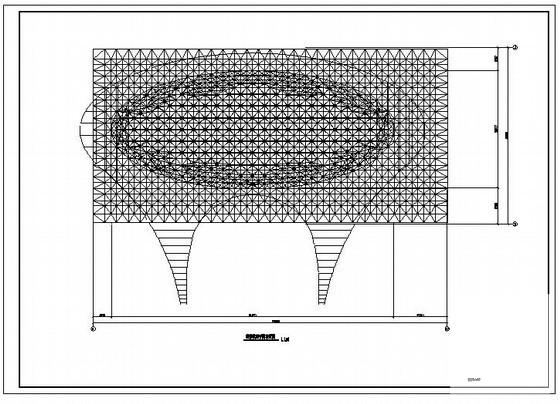

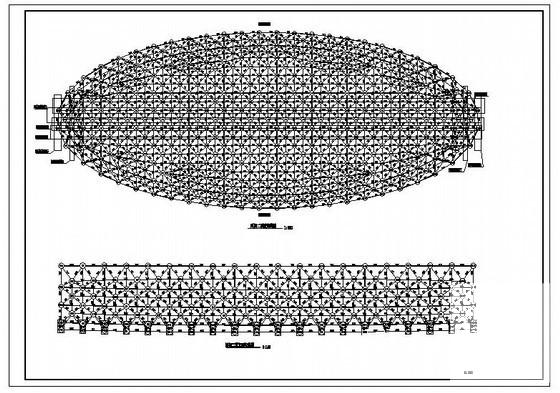

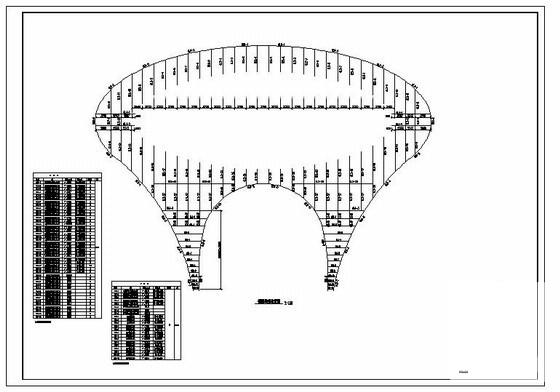

结构设计说明 、整体模型平面布置图、整体模型前视、侧视布置图、整体模型轴视布置图、网架预埋件布置图、网架平面布置图、网架安装布置图、网架与过渡梁连接 平面布置图 、网架上弦过渡支座布置图、网架支座加工图、钢结构壳结点详图、装饰架内衬管 节点图 、网架支托大样图共19张图纸。
