住宅小区室外给排水平面CAD施工图纸
- 附件设计说明：无
- 功能：住宅区
- 设计阶段：施工图设计
- 参考图纸：10张以下
- 设计年代：近代
附件详情
1.本图为一期的室外雨，污水排水总图，给水总图。消防管网图在后期总图中再明确。2.管材：室外给水总管采用钢丝网骨架塑料(聚乙烯)复合管，电热熔连接。室外雨水管,污水管管道基础作法见<>3.室外给水管道顺地形埋设,覆土深度:在道路下为 0.70米, 0.80米.在知名地产下0.50米.
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

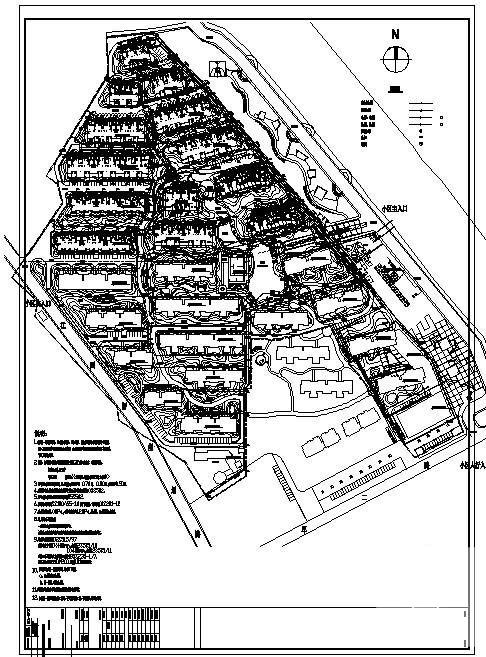

住宅小区室外给排水 - 1 -
