敬老院给排水及消防施工CAD大样图(设计说明)

  • 设计详细说明:有

附件详情

  • 给排水设计说明

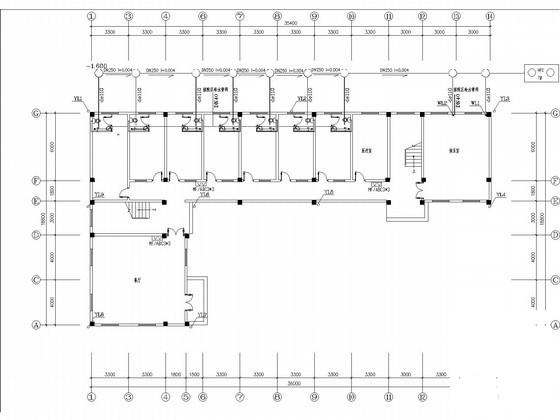

  • 给排水平面图
  • 给排水系统图
  • 卫生间大样图

附件详情

一、项目概要:
该工程为三层敬老院,层高为3.3米。总体积不超过10000立方米。
二、设计范围:
该资料包括室内生活给水、排水系统; 消防系统
三、系统
1.室内生活给水系统:该项目采用市政管网直接供水,进户水压为0.35MPa。
2.排水系统:
室内生活污水排至单体外检查井,经过化粪池处理,达到环保要求后,排至市政污水管网。
,共6张。

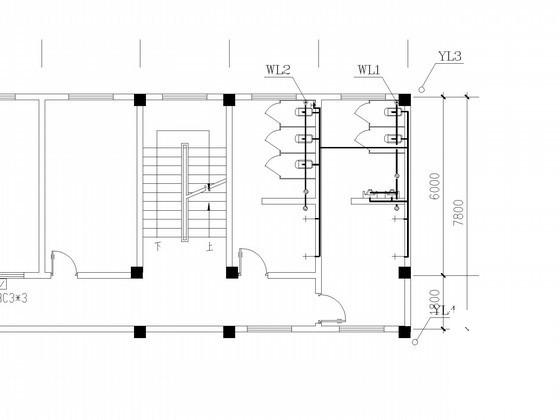

给排水平面图局部

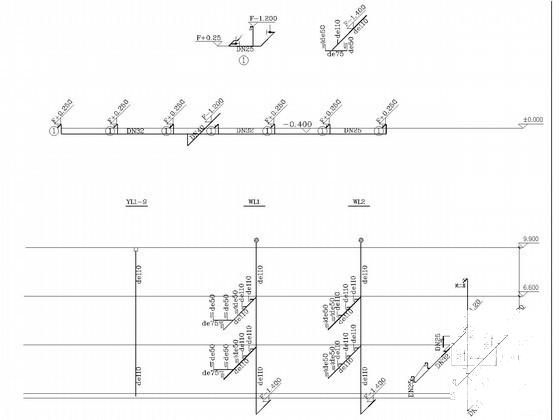

给排水系统图

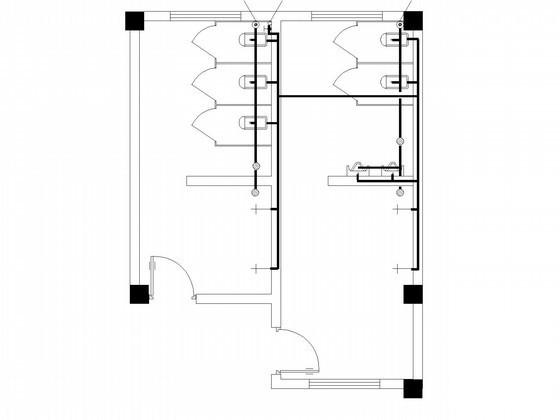

卫生间大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 给排水设计施工说明 - 1
    给排水设计施工说明 - 1
  • 给排水设计施工说明 - 2
    给排水设计施工说明 - 2
  • 给排水设计施工说明 - 3
    给排水设计施工说明 - 3
  • 给排水设计施工说明 - 4
    给排水设计施工说明 - 4
以上是部分截图,请下载附件后查看完整高清内容
